5.1 材料科学应用：电子结构、晶体结构、缺陷、表面界面与磁性

5.1 材料科学应用：电子结构、晶体结构、缺陷、表面界面与磁性

本节摘要：DFT 在材料科学里是「预测性质的第一道工序」。本节按五条主线展开：电子结构（能带、态密度）、晶体结构（结构优化、相稳定性）、缺陷（形成能、诱导电子态）、表面界面（吸附、催化位点）、磁性（磁矩、磁序）。每条线给出典型任务、默认方法与常见坑，帮你判断自己的材料研究该从哪里入手。

本节你将学会

阅读完本节，你应当能够：

1. 解读能带结构与态密度，判断导体/半导体/绝缘体
2. 复述结构优化的目标（能量最低、受力归零、应力归零）
3. 计算并解读点缺陷形成能，知道化学势依赖
4. 说明表面吸附能与位点的计算流程
5. 理解磁性计算中初始磁矩与自旋极化设置的作用
6. 识别各任务里 DFT 的系统性误差（带隙低估、vdW 缺失）

问题与直觉

材料研究者的日常：新合成了一种化合物，想知道它能不能导电、结构稳不稳定、哪个面最容易吸附分子。这些问题的答案都藏在电子结构里，而 DFT 就是「从原子坐标直接算出电子结构」的机器。它的价值在于：不用先做实验，就能筛掉一大批不靠谱的候选。

但 DFT 给的不是「绝对答案」，而是「在特定近似下的答案」。材料研究者最容易踩的坑，就是把 DFT 的输出当实验值直接引用。带隙被低估、层间距算错、磁性状态算成金属——这些都不是 bug，是泛函近似与模型选择的后果。本节的目标是让你在跑材料计算前，先知道每条线会「错」在哪、怎么校正。

一个贯穿材料计算的思维：「性质金字塔」。底层是电子结构（能带、DOS），往上是晶体结构与稳定性，再往上是缺陷、表面、磁性这些「细节性质」。每一层都建立在下层的电子结构之上，所以底层算错了，上层全白算。这也是为什么「收敛测试 + 泛函选择」永远排在第一位。

核心原理

2.1 电子结构：能带与态密度

能带结构把 KS 轨道能量沿布里渊区高对称路径画出。它的判读规则：

• 费米能级穿过能带 → 金属
• 费米能级落在带隙里，带隙小（~eV 以内）→ 半导体
• 带隙大 → 绝缘体

态密度（DOS）告诉你每个能量区间有多少态。分波态密度（PDOS）进一步告诉你每个原子轨道（s、p、d）贡献了多少——这是判断「谁在成键」的核心工具。例如 d 带中心的相对位置可以解释过渡金属催化活性的差异。

带隙问题的提醒：LDA/GGA 系统低估带隙。做半导体/绝缘体的带隙计算，要么上杂化泛函（HSE06），要么心里默认结果偏低、只做相对比较。这是材料计算里最高频的「坑」。

PDOS 的实际用法值得展开：把每种元素的 s/p/d 投影画出来，成键区域的峰重叠说明轨道杂化成键，费米能级附近的 d 态密度决定金属性。催化领域常把「d 带中心」（d 态密度的能量重心）作为活性描述符——d 带中心越接近费米能级，表面吸附通常越强。这类「电子结构 → 宏观活性」的关联，正是 DFT 在材料与催化研究里最有价值的产出之一。它能解释「为什么这个配方更活泼」，而不仅是「这个配方行不行」。

2.2 晶体结构：结构优化与相稳定性

结构优化的目标：迭代调整原子位置与晶胞参数，使总能量最低、每个原子的受力归零、晶胞应力归零。得到的就是「理论平衡结构」——晶格常数、键长、弹性常数（体模量、剪切模量）都从这里来。

相稳定性靠「能量对比」：算不同候选结构的能量，能量最低的那个就是给定条件下的稳定相。要做定量相图，还要考虑振动熵（声子）与温度效应，但「比较基态能量」永远是第一步。

vdW 提醒：涉及分子晶体、层状材料（石墨、MoS2、MXene）时，层间/分子间是色散力主导，PBE 会算错层间距，必须加 D3 校正。这是二维材料研究的「默认动作」。

2.3 缺陷：形成能与诱导电子态

真实材料都有缺陷：空位（缺一个原子）、间隙原子（多一个）、替位掺杂（换一个）。DFT 的核心任务是算缺陷形成能：

E_f = E_defective - E_perfect ± μ
​

μ 是化学势——被移除/加入原子的参考能量。化学势的选择影响形成能绝对值，但决定「哪个缺陷更易形成」的相对排序通常稳定。

缺陷还会在带隙里引入「缺陷态」——这些局域态决定材料的导电性、发光、载流子寿命。算缺陷态要注意：LDA/GGA 的带隙低估会扭曲缺陷态相对能级的位置，常需杂化泛函或加 U 校正。

缺陷计算的工程细节：超胞要足够大（消除缺陷-镜像相互作用），要做尺寸收敛测试；缺陷态能级的绝对位置对带隙计算敏感，带隙算错了，缺陷态相对价带顶/导带底的位置也会错——所以「先修好带隙，再谈缺陷能级」是铁律。半导体掺杂方向的经典应用：通过比较不同替位缺陷的形成能，判断哪种掺杂更容易发生、在什么化学势窗口下稳定，从而指导实验生长条件。

2.4 表面与界面：吸附与催化位点

表面计算的流程：切表面 → 建 slab 模型 → 加真空层（隔断周期镜像）→ 固定底层原子、放松表层 → 算吸附。

吸附能定义：

E_ads = E_slab+adsorbate - E_slab - E_adsorbate(gas)
​

负值表示放热吸附。吸附能对模型细节敏感：真空层厚度、slab 层数、吸附位点（顶位/桥位/穴位）、是否加 vdW 校正都要收敛测试。催化研究的另一经典量是「反应路径与过渡态」（NEB 方法，见 4.4 节）。

催化体系里尤其要强调「基组叠加误差与 vdW 的联合影响」：吸附分子与表面之间既有化学键又有弱相互作用，用平面波软件（无 BSSE）配合 D3 校正，比用 LCAO 软件（有 BSSE）更省心。若两种软件交叉验证，记得在 LCAO 侧做 Counterpoise 校正，否则两套结果直接对比会带进系统性偏差。

2.5 磁性：磁矩与磁序

磁性计算要开自旋极化（spin-polarized），并给初始磁矩。DFT 能算每个原子的局域磁矩、不同磁序（铁磁/反铁磁）的相对能量、磁各向异性。

磁性是 DFT 的「重灾区」：

• LDA/GGA 对 d/f 电子局域化描述不足，磁矩和磁序常出错
• 强关联材料（NiO、MnO）会被算成金属或错误磁序，需要 DFT+U 或杂化
• 磁性金属（Fe、Ni）的基态磁序依赖初始磁矩设置，要扫多种初始构型

对自旋电子学材料这类「磁性是核心性质」的研究，单靠 PBE 往往不够——磁交换相互作用的量级对泛函敏感，不同磁序的能量差经常在毫电子伏特量级，正好落在 LDA/GGA 的误差范围内。所以严谨的磁性研究常交叉验证：PBE、PBE+U、杂化泛函各算一遍，看磁序结论是否稳健。这也再次印证那条通用原则：结论越敏感，越要多方法交叉验证。

工程实践要点

1. 先做收敛测试再做生产：截断能、k 点、真空层厚度、slab 层数——每一项都要扫到平台区。省这一步，后面全白算。
2. 泛函选型按体系：普通金属/半导体用 PBE；带隙定量要 HSE；层状/分子晶体加 D3；强关联加 DFT+U。
3. 用相对量而非绝对量：DFT 的绝对能量受泛函与势影响，但「A 相比 B 稳定」「吸附能谁更大」这类相对结论通常稳健。
4. 磁性要扫初始态：铁磁、反铁磁、不同磁矩排列各算一遍，取能量最低的，别只算一个初猜。
5. 与实验对账：算完拿晶格常数、带隙、磁矩与实验比，差异在可解释范围内才算「可信」。

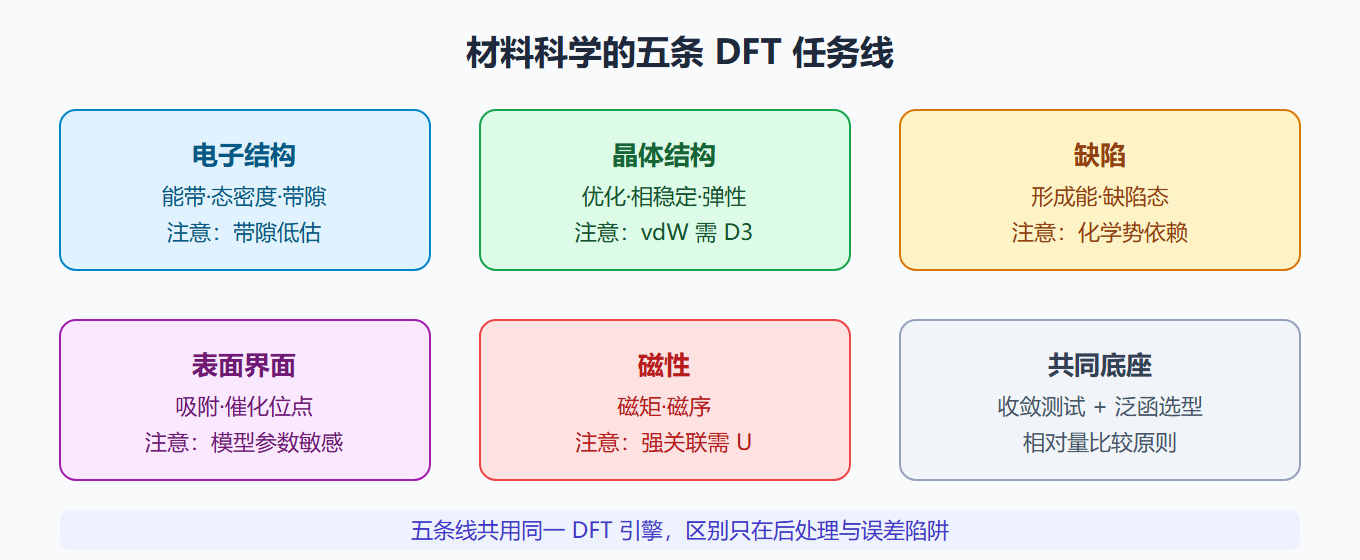

材料计算任务地图

FAQ：几个高频疑问

问：k 点怎么选才够？

答：k 点密度的收敛性要自己测。金属需要更密的 k 点（费米面采样），绝缘体/半导体可以稀一些。经验做法：先取一个中等密度算能量，加倍密度再算，能量差进入平台（如小于 1 meV/原子）就用当前值。不同性质要求不同——能带和态密度需要比总能量更密的 k 点。

问：slab 模型要几层原子、多厚真空？

答：层数要「收敛」——增加层数直到表面能、吸附能稳定（常见 4-8 层金属）；真空层要足够厚以隔断周期镜像的相互作用（常见 15-20 埃，并做厚度测试）。固定底层、放松表层是常见设置。所有参数都要测试，没有固定值。

问：为什么我的磁性材料算出来没有磁性？

答：先检查是否开了自旋极化，再检查初始磁矩——磁性金属从零磁矩初猜常收敛到非磁性解。给原子设置合理的初始磁矩（如铁 2.5 μB）重算。若仍无磁性，可能是泛函对 d/f 电子描述不足，试试加 U 或换杂化。

一个具体案例：钙钛矿太阳能电池材料

以钙钛矿吸光层为例，材料研究的典型路径是：先优化结构得晶格常数与键长，再算带隙与态密度判断光吸收范围，接着算缺陷形成能理解载流子复合，最后算表面吸附看稳定性。这条链上每一步都有对应的 DFT 设置：带隙用 HSE 才可靠、缺陷态要注意带隙低估的扭曲、表面要加 D3 处理有机阳离子间的弱相互作用。这个例子说明，「材料科学应用」不是一套固定流程，而是「按性质选方法」的决策树。

⚠️ 常见坑：算层状材料忘了加 vdW 校正，层间距比实验大 20%；算带隙用 PBE 拿结果写「带隙 0.3 eV」——这两个错误是材料计算论文里最高频的翻车点。

💡 关键直觉：材料计算的本质是「在误差可控的模型里比较相对能量」。DFT 不给你绝对真值，但它给你的「谁更稳定、谁吸附更强、谁是金属」这类相对判断，加上正确的泛函与收敛设置，足以指导实验与设计。

概念性伪代码：一次典型材料性质计算流程

def material_study(structures, functional, settings):
    for structure in structures:
        relax(structure, functional, settings)     # 结构优化
        bandgap, dos = electronic_structure(...)   # 电子结构
        stability = compare_energies(structures)   # 相稳定性
    defect = defect_formation(...)                 # 缺陷
    adsorption = adsorption_energy(...)            # 吸附
    return report(bandgap, stability, defect, adsorption)
​

小结

• 性质金字塔：电子结构是底层，结构/缺陷/表面/磁性都建立在它之上
• 能带判读：费米能级位置决定金属/半导体/绝缘体
• 带隙低估：LDA/GGA 系统性偏低，定量需杂化或加 U
• 结构优化：能量最低 + 受力归零 + 应力归零
• 相稳定性：比较基态能量，定量需加振动熵
• 缺陷形成能：依赖化学势，相对排序稳健
• 吸附能：对 slab 模型参数敏感，需逐项收敛
• 磁性：自旋极化 + 扫初始磁矩，强关联需 DFT+U
• vdW 校正：层状/分子晶体必须加 D3
• 相对量原则：结论建立在相对比较上，别直接引用绝对能量
