5.2 外照射防护与屏蔽计算

5.2 外照射防护与屏蔽计算

本节摘要：外照射防护的全部手段浓缩成三件套：缩短时间、拉开距离、加上屏蔽，三者都可以定量。本节以一个真实的铯-137 刻度源为例，把"剂量率常数、平方反比、半价层叠加"三级演算走通，算出把剂量率压到目标值需要的铅厚，并给出限值意识——演算的终点永远是对着年剂量限值的对照。这是全册最"工程"的一节，公式只有三个，组合出的决策却覆盖绝大多数放射源管理场景。

5.1 节备好了物理，本节做算术。外照射演算的骨架是三步乘除：源强到剂量率，剂量率随距离打折，屏蔽再打指数折。

三级演算的骨架

第一级，源强换剂量率：点源的剂量率等于照射量率常数乘活度、除以距离平方。铯-137 的照射量率常数约 3.3 每毫居里乘每平方厘米每小时，折合剂量率的换算因子是 1 伦琴约合 8.76 毫戈。第二级，距离：平方反比是点源的几何宿命，距离翻倍剂量率降为四分之一——它是三件套里唯一免费的。第三级，屏蔽：每过一个半价层打对折，N 个半价层就是二的 N 次方分之一；窄束下指数规律精确，宽束要再乘一个大于一的积累因子修正散射线回流。

# 演算 5.2-1：10 毫居里铯-137 源在 30 厘米处的剂量率与铅厚设计
import math
G = 3.3               # 照射量率常数：R·cm2/(mCi·h)
A_mci, d = 10.0, 30.0
R_per_h = G * A_mci / d ** 2      # 伦琴每小时
mGy_h = R_per_h * 8.76            # 1 R ≈ 8.76 mGy 空气
print(f"裸源 30 厘米处：{R_per_h * 1000:.1f} mR/h = {mGy_h:.3f} mGy/h")
target = 0.05                     # 屏蔽目标：0.05 mGy/h
ratio = mGy_h / target
n_hvl = math.log2(ratio)
hvl_pb = 0.693 / 1.251            # 662 keV 窄束在铅
print(f"压到 {target} mGy/h 需 {ratio:.1f} 倍减弱 = {n_hvl:.2f} 个半价层 = {n_hvl * hvl_pb:.2f} cm 铅")
print(f"对照：距离从 30 拉到 100 厘米，剂量率 ×{30 ** 2 / 100 ** 2:.3f}")
# 输出：
# 裸源 30 厘米处：36.7 mR/h = 0.321 mGy/h
# 压到 0.05 mGy/h 需 6.4 倍减弱 = 2.68 个半价层 = 1.49 cm 铅
# 对照：距离从 30 拉到 100 厘米，剂量率 ×0.090
​

三级数字各有性格：剂量率是乘除，距离是平方反比，屏蔽是指数。指数的效率一骑绝尘——一个半价层顶得上把距离拉远四成；但铅是按重量付账的，工程上三件套永远组合使用。

限值意识：演算要对着靶子打

剂量学的靶子是国家基本标准：职业人员年有效剂量限值 20 毫希（五年均值），公众 1 毫希。演算的收尾动作永远是换算成年剂量对照限值：按每年一千小时暴露，刚才的 0.05 毫戈每小时源库对应 50 毫希——对公众超标五十倍，对职业人员也逼近限值；再压十倍进设计目标，才算把限值意识落到了图纸上。监督区的划分、操作时间的排班，用的都是同一句换算。

# 演算 5.2-2：把剂量率换算成"还能待多久"
dose_rate = 0.321     # mGy/h（裸源 30 厘米处）
limits = [("公众年限值 1 mSv", 1.0), ("职业年限值 20 mSv", 20.0)]
for name, yearly in limits:
    hours = yearly / dose_rate
    print(f"{name}：按 {dose_rate} mGy/h 算，全年最多 {hours:.0f} 小时")
# 输出：
# 公众年限值 1 mSv：按 0.321 mGy/h 算，全年最多 3 小时
# 职业年限值 20 mSv：按 0.321 mGy/h 算，全年最多 62 小时
​

三小时与六十二小时——裸源管理为什么严格、屏蔽为什么值得，这组数字比任何说教都有说服力。反过来，加上 1.5 厘米铅之后公众限值下的可居时间涨到约十九小时，屏蔽的经济学一目了然。

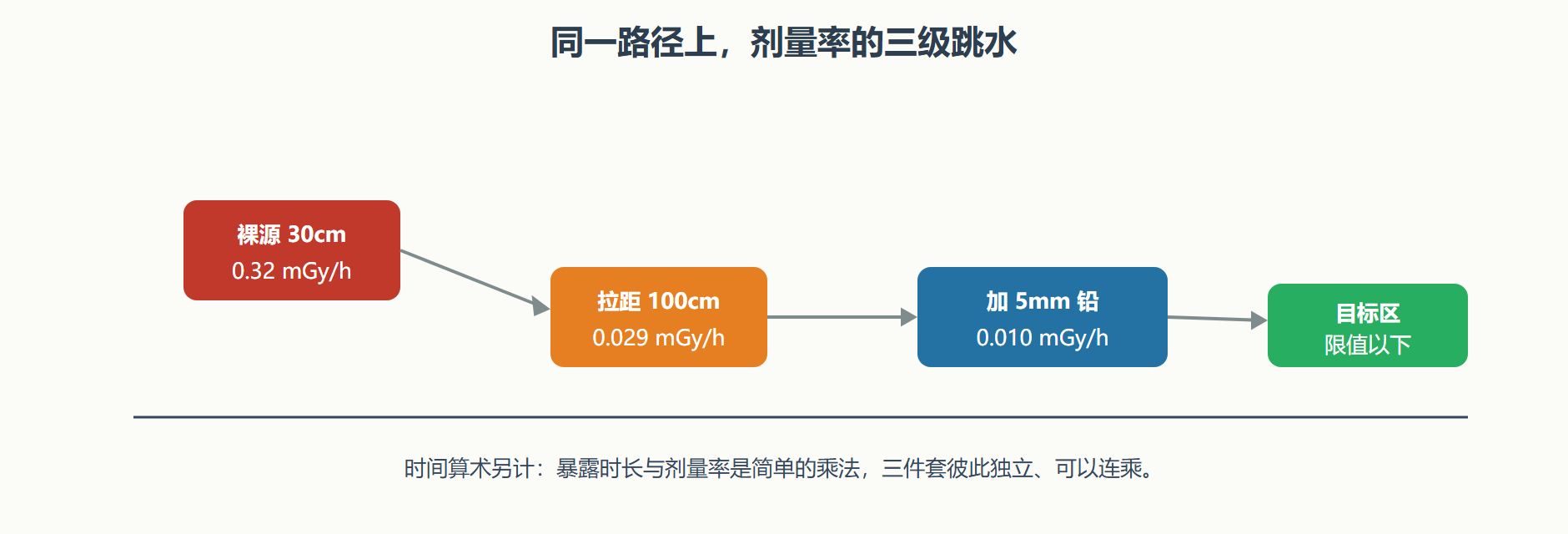

图 5-2 三件套的组合效果

宽束修正与时间排班的表格化

演算 5.2-1 用的是窄束假设——伽马笔直穿过铅、散射光子全部出逃。真实屏蔽是宽束：散射光子在铅层里拐弯，一部分照样穿出，剂量率因此比指数预测高一截，工程上用累积因子 B（大于一）相乘修正。铅对铯-137 能段、十个半价层左右的厚度，累积因子能到几的量级；做精确设计要查表或用蒙特卡洛程序，做方案比较时先按窄束算再留两成余量是通行的土办法。

时间维度同样可以表格化：把"剂量率乘暴露时长"倒过来用，任何作业都先问一句"限值除以剂量率还剩几小时"。应急场景的时间预算表就是这么排的：剂量率、可作业时长、轮换人数、剩余预算一列列填出来，指挥员看着表排班，而不是拍脑袋派人。三件套里最不起眼的时间件，在应急里反而是指挥语言。

实战案例：移动探伤机的夜间作业边界

背景：探伤队在厂区夜间用铱-192 伽马探伤，需划出控制区边界，避免伤及值班人员。

操作：查得铱-192 照射量率常数约 4.8（单位同前例），源活度 2.2 太贝可（约 60 居里）；按控制区边界剂量率目标 0.04 毫戈每小时反推距离，再叠加源容器自屏蔽的减弱倍数。

结果：无屏蔽裸算需要约 80 米边界；计入源容器约十倍减弱后，边界收进 25 米上下，警戒绳与双人监护方案随之确定。

解读：真实作业在平方反比与屏蔽之间反复权衡——150 米在厂区里不现实，屏蔽用出三十倍的减弱就把问题拉回管理尺度。本例的常数取值与倍数是教学简化，实务以现场监测数据为准，但演算骨架与本节完全一致。

变式练习：把同一台源从夜间作业改到完全围蔽的曝光室里，三件套的第三件直接升级成混凝土墙——按十分之一价层 21 厘米混凝土（铱-192 能段近似）估算 6 个量级减弱需要多厚？动手算：约 126 厘米，这就是曝光室墙厚的由来。

三件套没有一条是新物理，全是 5.1 的机制加中学算术；防护工程师的本事，是让每一件都用在刀刃上。
