4.2 闪烁谱仪与半导体谱仪

4.2 闪烁谱仪与半导体谱仪

本节摘要：要认出链条上的核素，得让探测器保留能量信息：闪烁体把伽马转成闪光，半导体把伽马转成电荷。钠碘闪烁体效率高、分辨低，高纯锗分辨好、要液氮伺候——两者构成伽马谱学的双主角。本节讲清能量分辨率的定义与物理上限，走一遍两点能量刻度的完整演算，并给出按任务选型的判断表。读完本节，一张伽马谱的横轴对你就是核素身份证号。

盖革管只会说"来了"，谱仪要回答"是谁、带多少能量"。两条技术路线在这道题上竞争了七十多年，各有不可替代的位置。

两条技术路线的物理

闪烁路线：伽马在碘化钠晶体里经三种作用沉积能量，晶体发出与沉积能量成正比的紫光，光电倍增管把光转成电脉冲放大。发光产额约每千电子伏几十个光子，统计涨落决定了它的分辨天花板——662 千电子伏的铯-137 峰，半高宽约 46 千电子伏，分辨率约 7%。半导体路线：伽马在高纯锗里直接打出电子-空穴对，平均每对只需约 3 电子伏，同样 662 千电子伏打出二十多万对，统计涨落摊薄到百分之一以内——半高宽约 1.3 千电子伏，分辨率约 0.2%。代价是室温热噪声会淹没信号，锗晶体要工作在液氮温度（或电制冷）之下。

能量刻度：把道数翻译成能量

谱仪的原始输出是"道数"，两个已知能量的峰即可定出线性换算 E 等于 a 加 b 乘道数。钴-60 的双伽马是天然的刻度尺：1173.2 与 1332.5 千电子伏两支，能量差 159.3 千电子伏对应道数差，斜率与截距立现。刻度要定期做——电子学漂移会悄悄挪动峰位，规程按天或按开机次数执行。

# 演算 4.2-1：钴-60 两点能量刻度
E1, E2 = 1173.2, 1332.5         # 千电子伏
ch1, ch2 = 584.1, 663.6         # 实测峰位（道）
b = (E2 - E1) / (ch2 - ch1)     # 千电子伏每道
a = E1 - b * ch1
print(f"斜率 = {b:.4f} 千电子伏每道，截距 = {a:.2f} 千电子伏")
E_Cs = 661.7
ch_cs = (E_Cs - a) / b
print(f"铯-137 的 661.7 千电子伏应出现在第 {ch_cs:.1f} 道")
# 输出：
# 斜率 = 2.0038 千电子伏每道，截距 = 2.80 千电子伏
# 铯-137 的 661.7 千电子伏应出现在第 328.8 道
​

刻度后立刻测一个第三方核素（铯-137）验证：峰位若落在 328.8 道附近，刻度可信。用两个点标定、第三个点验证，是测量学里永不过时的习惯。

分辨率决定命运：能分多近的两个峰

分辨率的价值在"拥挤的谱"里才见真章。天然铀矿的伽马谱挤着铀镭系十几支谱线，钠碘的 7% 分辨在 350 千电子伏处峰宽约 25 千电子伏，铅-214 的 351.9 与铋-214 相邻峰糊成一片；高纯锗把同一段谱摊成清清楚楚的梳齿，单支峰对应单支跃迁。反过来，在辐照装置、核医学显像相机这些"只认一两种核素"的场合，钠碘的大体积高效率又反超锗——锗晶体做大难，效率吃亏。

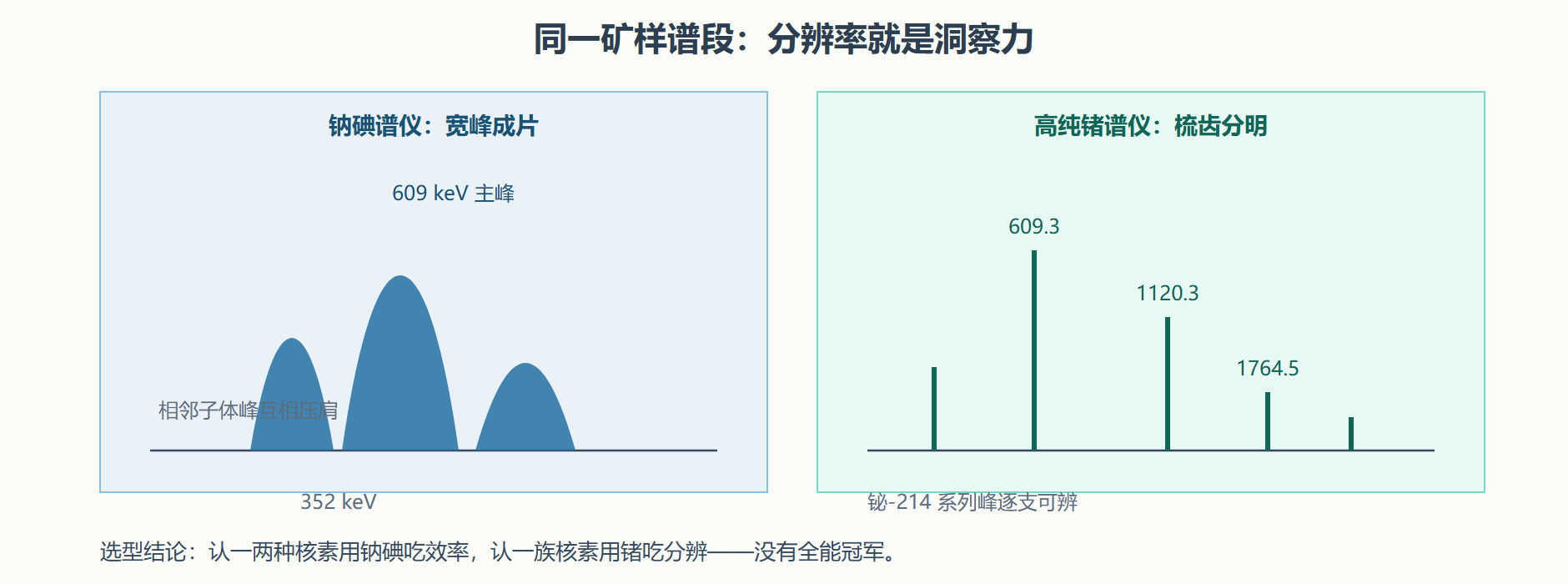

图 4-2 同一段谱在两种分辨率下的形态对比

读懂谱形：峰之外的几件套

真实伽马谱远不止一根根峰。全能峰的左侧拖着一截康普顿连续谱——入射光子把一部分能量交给电子后"受伤逃跑"，只有完整沉积能量的事件才进峰；622 千电子伏附近的反散射峰来自样品周围材料折回的光子；正电子核素样品会在 511 千电子伏立起湮灭峰；高能伽马还会在锗谱仪上留下单逃逸、双逃逸峰（511、1022 千电子伏的对湮灭逃逸）。认峰的第一课是把"真峰"与这些"伴生地貌"分清：把伴生结构当核素指纹，是谱图误读的头号来源。

谱仪的日常养护围绕两件事：本底与稳定。铅室要选低放射性本底的铅（老铅），内衬按低能伽马弯折设计；电子学的增益漂移用稳峰功能或定时插标样盯住。一套谱仪系统每周的"体检"流程（本底谱、刻度谱、分辨核对）花不了半小时，却决定了它报出的每一个活度有没有资格进正式报告。

新一代小型化设备也在改写这条选型光谱：硅漂移探测器、碲锌镉室温半导体在分辨与常温之间插出了新档位，手持式同位素识别仪已能在几秒内报出可疑核素清单。海关、边检、应急侦检的"第一分钟"交给它们，精确定量仍回到实验室的锗谱——装备在升级，分工的格局没变。

分辨率随能量的走势也有规律可循：闪烁体与半导体的分辨率都大致按能量的平方根倒数改善，能量越高峰越窄相对越锐。于是同一台钠碘谱仪在 100 千电子伏处差强人意、到 1300 千电子伏处判若两机——评估仪器在目标能区的表现，要比对目标能量处的分辨率，而不是只抄说明书上的 662 千电子伏一个点。

# 演算 4.2-2：分辨率随能量的换算（已知 662 keV 处 7%）
import math
for E in [60, 122, 662, 1332]:
    R = 0.07 * math.sqrt(662 / E)      # 分辨率 ∝ 1/√E
    print(f"E = {E} keV：分辨率约 {R*100:.1f}%")
# 输出：
# E = 60 keV：分辨率约 23.3%
# E = 122 keV：分辨率约 16.3%
# E = 662 keV：分辨率约 7.0%
# E = 1332 keV：分辨率约 4.9%
​

低能区百分二十的分辨率意味着相邻两支谱线相距不到十几千电子伏就会糊成一片——镅-241 的 59.5 千电子伏之所以是钠碘谱仪的"舒适区上界"，反过来讲也是它下界的写照。

实战案例：一次选型失误的排障

背景：某单位采购钠碘谱仪用于磷石膏建材的镭-226 含量抽检，结果同批样品读数离散度高达三成，交检数据被质疑。

操作：复查谱图，发现 352 千电子伏铅-214 峰下压着天然钍系的相邻谱线，钠碘分不开，峰面积随样品钍镭比波动；改用高纯锗谱仪重测，谱线逐支分开，用铅-214 与铊-208 两支峰分别代表铀系钍系，离散度降到百分之五以内。

补充复盘：排障时还顺藤摸出一个隐藏问题——样品杯装样高度不一，低能伽马被样品自身吸收的份额随之变化。此后规程加装定量勺与刮平器，把"几何"这个隐形变量从误差清单上划掉。谱仪问题未必都在谱仪上，这套排查思路值得单独记一笔。

结果：抽检数据恢复可信，规程同步改为"钠碘初筛、锗谱定量"两级流程。

解读：失误不在仪器而在选型逻辑——把"效率高"当成了唯一指标，忽略了样品谱的拥挤程度。4.1 的口诀（计数管不认人）在这里续上后半句：闪烁体认人但脸盲，锗谱才是户籍员。

变式练习：核医学锝-99m 相机为什么坚决用钠碘（或类似闪烁体）而不用锗？提示：显像只要 140.5 千电子伏一个窗，效率与常温运行压倒一切；大平面锗阵列既贵又难维护。场景决定选型，没有例外。

谱仪的价值写在分辨率那一行；但选型表最右边一列永远是"任务"——离开任务谈指标，是测量学里最常见的浪费。
