1.2 波段刻度盘：电磁波谱与射电窗口

1.2 波段刻度盘：电磁波谱与射电窗口

本节摘要：电磁波谱按频率从低到高覆盖无线电波、微波、红外、可见光、紫外、X 射线与伽马射线，射电天文使用的波段约从十米波长延伸到亚毫米波长（几十兆赫兹至上太赫兹）。地球大气只在这段区间与可见光附近留有透明窗口，射电窗口的宽与稳，决定了这门学科能常年全天候观测。本节给出波段地图与换算基础。

从刻度盘说起

上一节认识了这台收音机的来历，本节把它的频率刻度盘摊开。收音机刻度盘上的中波、短波、调频，对应波长从几百米到几米；射电天文接着往下拧，用到厘米波、毫米波，最远拧到亚毫米。这条刻度带在物理上毫无断点，电磁波谱本来就是同一种波动按频率排成的连续序列——频率越高，光子能量越大，波长越短。天文学界习惯用波长给波段起名：米波、厘米波、毫米波、亚毫米波；工程界则用字母代号给它们分格子，这套代号源自二战雷达保密时期的暗语，沿用至今。

先把换算关系定下来，全册都用它：波长与频率的乘积等于光速。真空光速约每秒三十万公里，精确值 299792458 米每秒。于是任何一格刻度都能在波长与频率之间来回换算，这个动作在射电天文里的出现频率高到像呼吸，第二章末尾会用整节篇幅专门演练。

大气为什么留了两扇窗

电磁波谱虽宽，地面观测却只能用其中两段。紫外与 X 射线波段，大气分子（尤其是臭氧、氧、氮）把它们吸收得干干净净；红外波段，水汽与二氧化碳一条一条地吞。剩下的透明区间主要是两扇：一扇很窄，在可见光附近；另一扇很宽，从大约一厘米波长往两边延伸——短波端到毫米、亚毫米（受水汽限制，对海拔与干燥度极其挑剔），长波端延伸到十米开外（受电离层截止频率限制，低于约十兆赫兹的信号被电离层反射回太空，地面收不到）。

这两扇窗的物理成因值得记住：可见光窗与射电窗恰好都避开了大气成分的主要吸收线与散射机制。射电窗尤其宽容——云、雾、甚至白天黑夜都不太影响毫米以上波长的观测，这是射电望远镜常年高效率运转的底气。亚毫米端则是例外：水汽在这个波段吸收强烈，所以亚毫米望远镜全都建在高海拔干旱台址，阿塔卡马沙漠因此成了圣地。

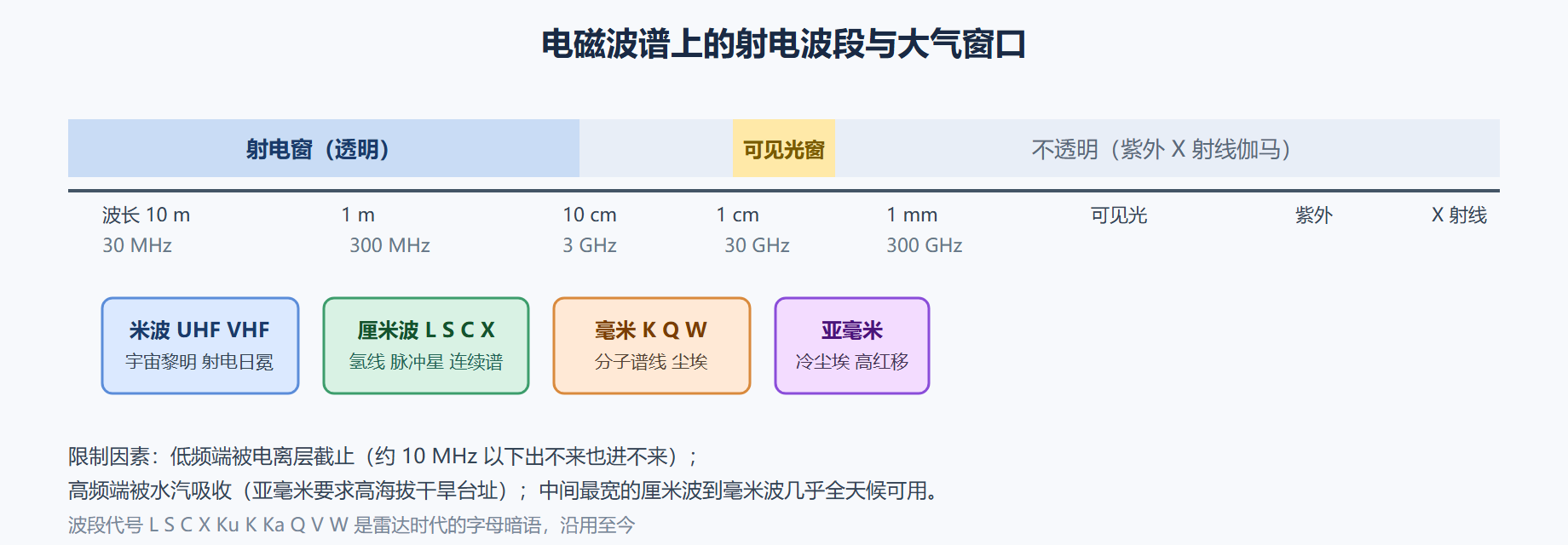

图 1-2：电磁波谱刻度盘与两扇大气窗

波段代号与各自的脾气

工程代号值得花一段背下来，因为观测提案、文献与数据处理系统全都用它。L 波段约一到二吉赫，是中性氢二十一米谱线的家；C 波段约四到八吉赫，连续谱巡天的主力；X 波段八到十二吉赫，雷达与深空通信扎堆，干扰也最多；K 至 Ka 波段二十到四十吉赫，水脉泽与氨分子谱线在此；再往上 Q、V、W 波段一路推进到毫米；过了三百吉赫就算亚毫米，一氧化碳的转动谱线与冷尘埃辐射在这里扎堆。波段越高，对设备与台址越挑剔，分辨率却越占便宜——同样的口径，频率高一倍，分辨角小一半。

各波段的目标差异是调频的依据：想数中性氢、看银河系结构，去 L 波段；想给脉冲星定时，宽频段低频端更合适；想看分子云与原行星盘，往毫米亚毫米去；想监视太阳射电爆发，米波到厘米波整条带都有节目。这份"节目单"的物理依据在第二章展开，本节先记住地图。

# 波段刻度盘换算表：从波段代号到波长与频率
c = 299792458.0
bands = [("L", 1.5e9), ("S", 3.0e9), ("C", 6.0e9), ("X", 9.0e9),
         ("Ku", 14e9), ("K", 22e9), ("Ka", 33e9), ("Q", 42e9), ("W", 93e9)]
print(f"{'波段':<4}{'代表频率':>12}{'波长':>12}")
for name, f in bands:
    lam_cm = c / f * 100
    print(f"{name:<4}{f/1e9:>9.1f} GHz{lam_cm:>9.2f} cm")
​

输出（真实运行结果）：

波段     代表频率        波长
L         1.5 GHz    19.99 cm
S         3.0 GHz    10.00 cm
C         6.0 GHz     5.00 cm
X         9.0 GHz     3.33 cm
Ku       14.0 GHz     2.14 cm
K        22.0 GHz     1.36 cm
Ka       33.0 GHz     0.91 cm
Q        42.0 GHz     0.71 cm
W        93.0 GHz     0.32 cm
​

电离层：地下的顶棚

射电窗的下限不由大气分子决定，而由电离层决定。太阳辐射把高层大气电离成等离子体，等离子体对低于其截止频率的电磁波是反射镜：约十兆赫兹以下的信号被反射回太空，地面收不到；反之，太空方向的低频射电信号也被挡在外面，进不了地面。这就是为什么宇宙"黑暗时代"的中性氢信号（频率被红移压到几十兆赫兹以下）必须去月球背面或太空才能安静地听——地球的顶棚太吵。这条物理限制决定了低频射电天文与太空任务的姻缘，第七章会再遇到它。

💡 关键直觉：大气窗口不是"大气很慷慨"，而是"恰好没挡"。射电波段能够长驱直入，是因为它与大气分子的吸收线、与粒子的散射尺度都错开了——这份运气是观测窗口，不是物理保证，亚毫米端水汽的挑剔就是明证。

台址的干燥度：毫米波的第二道门槛

亚毫米与毫米波段的水汽吸收让"台址"成为设备的一部分：衡量台址的常用指标是可沉淀水汽，即天顶方向的水汽折算成液态水柱的高度。一流干旱台址的这一指标常年在一毫米上下，雨季则翻上数倍；指标每抬高一段，三百吉赫以上的大气透明度就明显塌陷。因此毫米波阵列不仅建在高处，还要选背风的干旱盆地，观测计划里也要按实时水汽分配频段——最干燥的夜留给最高频的科学，湿润时段降到低频段执勤。这套"按天气排频段"的功课，就是下一章收听计划表的雏形。

毫米波阵列选址的三项硬指标
海拔：越高水汽越少，五千米级台址是亚毫米观测的标配
水汽指标：中位值越低越好，直接决定高频段可用时间
夜间稳定性：边界层平稳则相位起伏小，干涉观测直接受益
​

本节要点回顾

• 换算基本式：波长乘频率等于光速，全册演算的起点；
• 两扇窗：可见光窗窄、射电窗宽，射电窗约从毫米延伸到十米；
• 下限在电离层：约十兆赫兹以下被反射，低频观测被迫上天或上月背；
• 上限在水汽：亚毫米端吸收强，台址决定成败；
• 波段代号要背：L 到 W 各有代表频率与当家目标，是观测提案的通用语言；
• 频率越高分辨率越占便宜：同口径下分辨角与波长成正比，为第三章埋线。

下一节回答刻度盘之外的最后一个问题：有了清楚的光学天空，为什么还要费劲听射电——穿透尘埃、冷气体谱线与非热过程，是射电耳朵的三张王牌。
