4.6 听出方向：偏振测量

4.6 听出方向：偏振测量

本节摘要：偏振是射电波携带的矢量信息，也是宇宙磁场几乎唯一的量尺：斯托克斯参数把波场分解为总强度、线偏振与圆偏振；同步辐射的偏振方向垂直于磁场投影，法拉第旋转按波长平方分层读出磁场深度。本节走完从接收机双极化到偏振矢量图、再到旋转量拟合的完整链条，并给出偏振度与旋转量的演算。

波不止有强弱，还有方向

上一节的图像与谱线都建立在"功率"上——标量信息。但电磁波是矢量波：电场在垂直传播方向的平面里振动，振动方向（偏振）本身就是信息。射电天文对偏振的重视超过任何其他波段，原因有二：其一，接收机天然双极化，偏振测量几乎白送；其二，偏振与磁场直接挂钩——同步辐射的偏振方向垂直于磁场在天球的投影，线偏振穿过磁化等离子体时偏振面被法拉第旋转。恒星形成区里磁场如何引导坍缩、星系晕里磁场如何缠绕、相对论喷流里磁场如何箍缩，这些问题的观测答案几乎全从偏振测量里来。

斯托克斯语言：把偏振写成四个数

描述偏振的标准语言是斯托克斯参数：总强度 I 是不含偏振信息的总功率；Q 与 U 描述线偏振——Q 是水平与垂直振动之差，U 是正四十五度方向与负四十五度方向之差；V 描述圆偏振的左右旋不对称。线偏振的总幅度是 Q 平方加 U 平方的平方根，偏振角是 U 与 Q 的反正切的一半。接收机输出两路正交极化（记作 X 与 Y 或左右旋），经过复相关就得到这四个斯托克斯量——这就是本章校准一节极化定标要剥掉串扰的原因：Q、U 是两路极化的"差分产物"，任何不平衡都直接漏进偏振测量。

# 斯托克斯参数到偏振度与偏振角
import math
I, Q, U, V = 10.0, 0.8, -0.6, 0.05    # 任意强度单位的四分量

pL = math.sqrt(Q**2 + U**2)
p_frac = pL / I
chi = 0.5 * math.degrees(math.atan2(U, Q))
print(f"线偏振幅度 = {pL:.2f}，偏振度 = {p_frac*100:.1f}%，偏振角 = {chi:.1f} 度")
print(f"圆偏振占比 V/I = {abs(V)/I*100:.1f}%")

# 带宽去极化：旋转量沿带宽变化导致线偏振被稀释
RM = 60.0                      # rad/m2
for bw_GHz in (0.05, 0.5, 2.0):
    lam, lam2 = 0.21, 0.21 + bw_GHz*0.211*0.1
    dchi = math.degrees(RM * (lam**2 - lam2**2))
    print(f"带宽 {bw_GHz:4.2f} GHz 量级 -> 带内旋转角差约 {dchi:6.1f} 度")
​

输出（真实运行结果）：

线偏振幅度 = 1.00，偏振度 = 10.0%，偏振角 = -18.4 度
圆偏振占比 V/I = 0.5%
带宽 0.05 GHz 量级 -> 带内旋转角差约  26.8 度
带宽 0.50 GHz 量级 -> 带内旋转角差约 264.9 度
带宽 2.00 GHz 量级 -> 带内旋转角差约 980.7 度
​

第二段演算暴露了宽带时代的偏振难题：L 波段的宽带接收机在一次带宽内旋转角差可达几十到几百多度——偏振信息在带宽内部自我抵消（带宽去极化）。对策是把带宽切成细通道、逐通道测偏振角再统一处理，这正是第四章通道化在偏振领域的第二次报恩。

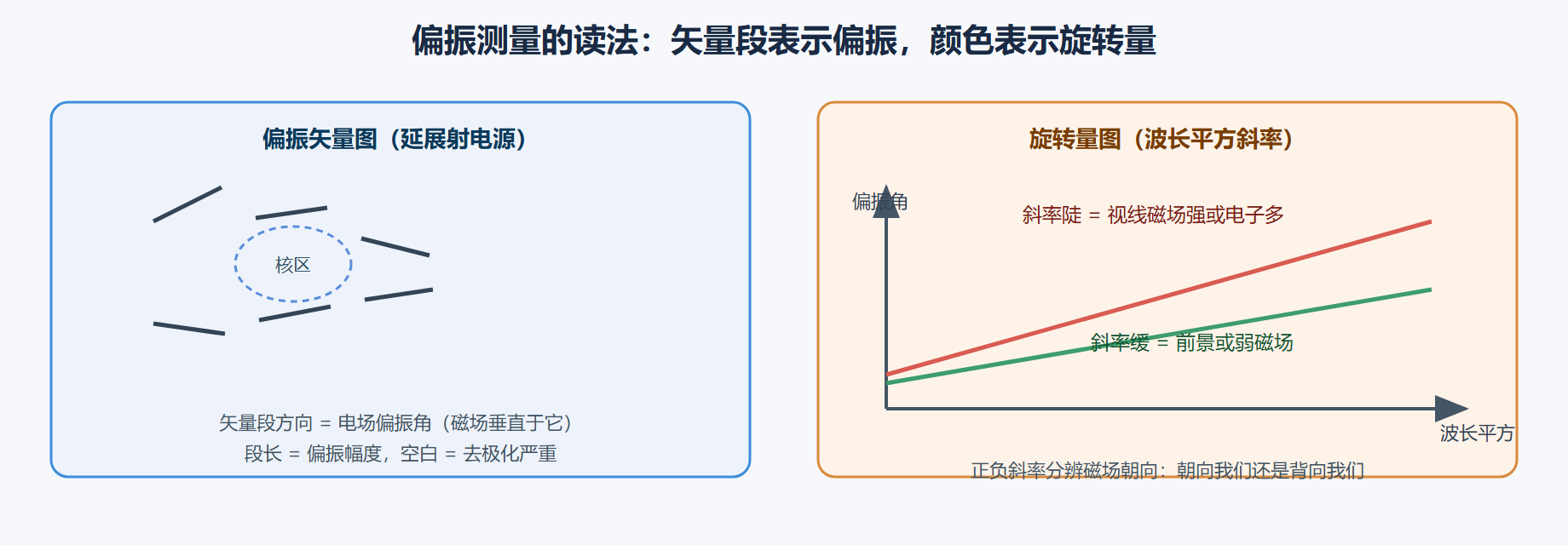

图 4-6：从双极化到磁场矢量图

旋转量：把磁场读出深度

第二章讲过法拉第旋转的公式：偏振角的变化量等于旋转量乘波长平方。在测量端它升级为标准手法——对一列频率的偏振角做波长平方拟合，斜率就是旋转量。旋转量的物理身份是电子密度与视线磁场分量的乘积沿路径的积分，所以它单独不能定磁场；但两条路补齐它：同一路径的色散量（纯电子柱密度）一除，视线方向磁场分量立刻出来——脉冲星是唯一能同时给色散量与旋转量的天体，银河系磁场测量的金标准由此而来（第六章回收）。多频段宽覆盖还能玩出层析：不同波长贡献旋转的深度不同，波长平方空间的傅里叶变换（旋转量综合）把前后景磁场分层剥离。

💡 关键直觉：偏振测量的三份产出常常被混为一谈——矢量图给磁场在天球上的投影方向，旋转量给视线方向的磁场分量，去极化的分布给出湍流与缠绕的线索。三份合读，才是一个三维磁场。

实战麻烦：系统偏振与去极化

偏振测量的两个宿敌值得点名。系统偏振：天线与馈源的不完美让纯非偏辐射漏进 Q、U，形成随天区缓变的假偏振底纹——靠第四章的极化定标与观测强偏振定标源压制。带宽去极化：上面演算过，旋转量大的天区在宽带内自相抵消，偏振结构被"洗白"。第二宿敌在低频尤其凶：米波段旋转量大、方向快速翻转，常规宽带成像干脆看不到偏振——这既是麻烦也是探测器，"低频去极化图"本身成了湍流磁场的灵敏度探针。

圆偏振的独门戏：塞曼分裂

线偏振之外，圆偏振还有一项独门应用：塞曼分裂。磁场让原子与分子的谱线分裂成左右旋两个分量，氢线与羟基线的分裂量恰好落在射电可测的范围——测量左右旋圆偏振谱的差，能直接读出视线方向的磁场强度。这是极少数能"称出"磁场数值而不只是方向的手段，星际介质与脉泽区的磁场测量常据此开展。代价是信号极弱：塞曼信号通常只占谱线自身的百分之几，需要深积分加严格的仪器偏振控制才立得住。

偏振观测的校准参照

偏振测量的绝对定标需要知道定标源自身的偏振特性，这构成一条有趣的依赖链：流量定标源要选偏振低的（否则标度被偏振污染），偏振角定标源要选偏振稳定且已建档的（若干银河背景源有长期监测的偏振角记录）。每次偏振观测前后，还要用相位差已知的校准件扫一遍频率，把两路极化的相位差标出来。这套参照体系与流量定标并列，是偏振科学数据可信度的另一半地基——本章的定标哲学在偏振领域多出一整层。

本节要点回顾

• 偏振即磁场：同步辐射偏振垂直于磁场投影，法拉第旋转携带视线磁场，偏振是宇宙磁场的量尺；
• 斯托克斯四参数：I 管总强度，Q、U 合成线偏振幅度与角度，V 管圆偏振；
• 带宽去极化：旋转角差在宽带内自抵消，细通道逐测是唯一解；
• 旋转量拟合：偏振角对波长平方作图取斜率，正负号分辨磁场朝向；
• 金标准组合：色散量加旋转量一除得视线磁场，脉冲星独占；
• 两宿敌：系统偏振靠定标压制，去极化既是麻烦也是湍流探针。

矢量与磁场翻译完毕，第四章的数据工序到此全部完工。下一章把读谱工具摆上操作台：频率、频移、线宽、线比的一次完整演算，外加一次全流程收听复盘。
