1.1 高分子定义与基本概念

1.1 高分子定义与基本概念

本节摘要：高分子是由大量重复结构单元通过共价键连接而成的大分子化合物，分子量通常在数千到数百万之间。本节从单体、聚合物、重复单元、聚合度四个核心概念出发，阐释高分子区别于小分子的根本特征——不是简单的"变大"，而是因链长度带来的性质质变。

学习目标

阅读完本节，你应当能够：

1. 区分单体与重复单元，写出常见聚合物（PE、PVC、尼龙66）的重复单元结构
2. 解释为什么聚合度超过临界值后材料性质会发生质变
3. 计算给定聚合度和重复单元分子量的聚合物分子量
4. 区分数均分子量和重均分子量的物理意义

一、从直觉出发：大分子到底"大"在哪里

先提一个问题：把1000个水分子排成一列，算不算"高分子"？不算。这1000个水分子之间靠氢键和范德华力松散地堆在一起，给一点热量就能拆散。但把1000个乙烯分子用碳碳单键串成一条链，情况就完全不同了——这条链不再轻易断裂，它有了力学强度，有了耐热性，有了和小分子液体完全不同的行为。

这就是高分子和小分子之间最本质的区别：共价键连接的长链。分子量只是一个表面指标，真正起作用的是那根不断裂的链本身。

历史上，化学界花了将近半个世纪才接受这个事实。1920年代之前，多数化学家认为橡胶、纤维素这些东西只是小分子的"胶体聚集体"，是物理堆叠而非化学连接。赫尔曼·施陶丁格（Hermann Staudinger）在1920年代提出"大分子假说"，认为这些材料是由共价键连接的巨大分子，为此他遭到长达十余年的质疑，直到1930年代越来越多的实验证据（超离心实验、X射线衍射、粘度法测定分子量）才让化学界承认了高分子的存在。施陶丁格因此获得1953年诺贝尔化学奖。

这个故事告诉我们一个道理：高分子的"大"不是一个简单的尺度问题，它涉及物质存在形式的基本假设。理解这一点，后面所有的概念才有根基。

二、四个核心概念及其逻辑关系

2.1 单体（Monomer）：建筑的基础砖块

单体是能够通过聚合反应形成聚合物的低分子量化合物。它通常含有一个或多个反应性官能团——碳碳双键、羟基、羧基、氨基，或者环状结构。单体决定了聚合物的化学组成和基本属性。

举几个典型例子：

• 乙烯（CH_2{=}CH_2）：聚乙烯的单体，含碳碳双键
• 氯乙烯（CH_2{=}CHCl）：聚氯乙烯的单体
• 对苯二甲酸和乙二醇：PET的单体对，分别含羧基和羟基
• 己二酸和己二胺：尼龙66的单体对，分别含羧基和氨基

注意"单体对"的概念。缩聚反应中，聚合物由两种或多种不同的单体共同构成，每一种提供一种官能团。这和加聚反应中单一单体自聚合是不同的。

2.2 重复单元（Repeating Unit）：链的结构密码

重复单元是高分子链中反复出现的最小结构片段。它通常不等于单体的化学式，因为聚合过程中会有原子或基团的脱落。

# 以聚乙烯为例理解重复单元
# 单体：CH2=CH2（乙烯）
# 聚合后双键断开，每个碳原子各伸出一个键与相邻单元相连
# 重复单元：-CH2-CH2-

# 以聚酰胺66为例
# 单体对：己二酸 HOOC-(CH2)4-COOH + 己二胺 H2N-(CH2)6-NH2
# 每形成一个酰胺键，脱去一分子水
# 重复单元：-OC-(CH2)4-CO-NH-(CH2)6-NH-
​

重复单元携带了整条链的化学身份信息。从重复单元的结构就能判断：主链是碳链还是杂链、含不含苯环、有没有极性基团——这些信息直接关联到材料的刚性、耐热性、溶解性等性能。

2.3 聚合物（Polymer）：分子世界的巨人

无数重复单元通过共价键连接，形成高分子链。聚合物的分子量通常在 10^3 到 10^7 g/mol 之间，远超小分子化合物（通常小于1000 g/mol）。

聚合物的拓扑结构多种多样，这直接影响其性能：

结构拓扑与性能的对应关系

线性高分子是热塑性的基础——加热时分子链可以相对滑动，冷却后重新固定。交联高分子则被"锁死"在一个网络里，无法再流动。这个区别决定了后续加工方法的选择。

2.4 聚合度（Degree of Polymerization, DP）：量化"大"的程度

聚合度定义为一条高分子链中重复单元的数目。它是连接微观化学和宏观性能的关键参数。

实际聚合物样品中，不同链的长度不可能完全一致，因此需要用统计平均值来描述：

• 数均聚合度 \bar{DP}_n：所有分子链的聚合度的算术平均。对短链更敏感。
• 重均聚合度 \bar{DP}_w：按重量加权的平均。长链贡献更大。

两者的比值 \bar{DP}_w / \bar{DP}_n 就是多分散性指数（PDI），PDI = 1 表示所有链等长（理想情况），实际合成产物的PDI通常在1.05到5之间。

聚合度与宏观性能的关系不是线性的，而是存在一个临界聚合度。以聚乙烯为例：

• DP < 30：蜡状固体，无力学强度
• DP \approx 100：低强度蜡片，稍可塑形
• DP \approx 500：开始具有塑料的基本力学性能
• DP > 1000：成熟的工程塑料强度
• DP > 10^5：超高分子量聚乙烯（UHMWPE），用于防弹衣、人工关节

这个临界现象的物理根源是链缠结。当聚合度足够大时，分子链之间会产生物理交联式的缠结点，材料从"一堆可流动的短链"转变为"一个整体的弹性网络"。缠结的发生需要链长超过一定的临界值，这个值大约是几百个重复单元（具体取决于链的刚柔性和侧基大小）。

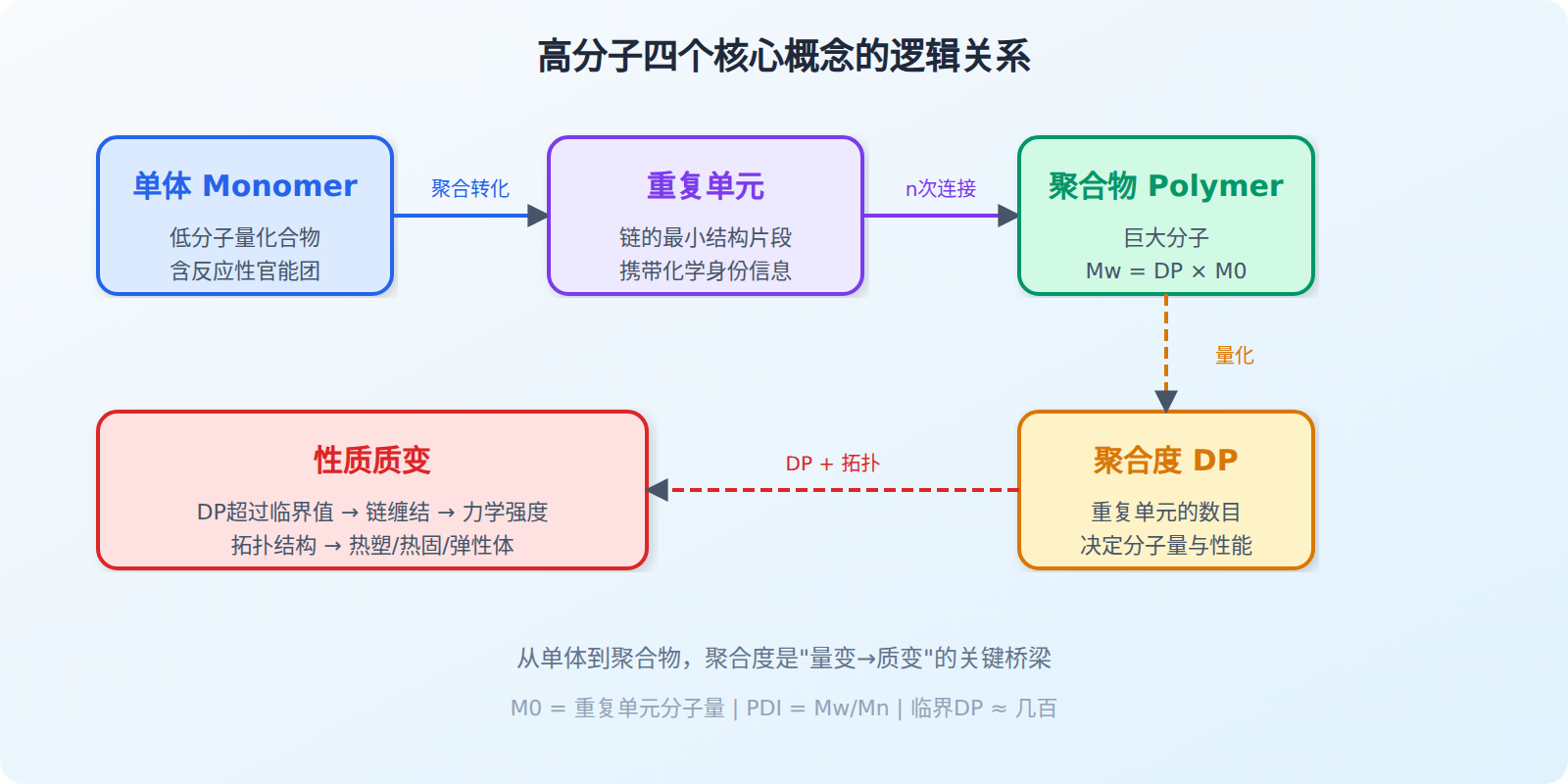

概念关系全景图

三、聚合度与分子量的工程意义

在实际材料设计中，聚合度的选择是一个典型的工程取舍问题。

聚合度高 → 分子间缠结多 → 力学强度高、韧性好、耐蠕变 → 但熔体粘度大，加工困难，能耗高。超高分子量聚乙烯（UHMWPE，DP可达百万级）的耐磨性极好，但加工时熔体几乎不流动，需要用类似粉末冶金的烧结方法成型。

聚合度低 → 加工流动性好、能耗低 → 但强度和韧性不足。低聚合度蜡可以用作脱模剂和润滑添加剂。

工程上往往追求一个"性价比"最优区间。以注射成型用的聚丙烯为例，重均分子量通常控制在20万~40万之间——足以保证成品强度，同时熔体粘度还在可加工范围。

⚠️ 一个常见的误解：认为"分子量越高越好"。实际上，只有在需要极高强度的特殊场合（防弹衣、人工关节）才值得为超高分子量付出加工代价。大多数工程应用中，适中的分子量加适当的配方设计（如添加增强填料）是更实际的做法。

💡 关键直觉：聚合度对性能的影响不是均匀的，而是存在临界阈值。超过阈值后，性能提升逐渐趋于平缓，加工难度却持续增大。这个"拐点"位置因材料而异，是配方工程师必须掌握的经验数据。

四、几个需要澄清的常见疑问

问：高分子和低聚物（oligomer）的界限在哪？

没有绝对的分界线。一般约定俗成地把聚合度大于30~50的叫高分子（聚合物），以下的叫低聚物。但实际上，是否表现出"高分子行为"（如链缠结、橡胶弹性平台区）才是更科学的判据。

问：同一聚合物样品中所有链的聚合度一样吗？

几乎不可能一样。除非在极其理想的活性聚合条件下，否则产物总是不同链长的混合物。PDI=1.01~1.05已经算是高度窄分布了，自由基聚合的产物PDI通常在2左右甚至更高。

**问：聚合度=1000的PE和聚合度=1000的PS，分子量一样吗？**

不一样。重复单元的分子量不同：PE的重复单元（-CH_2CH_2-）M_0=28，PS的重复单元（-CH_2CH(C_6H_5)-）M_0=104。同样聚合度1000，PE的分子量约28000，PS约104000。

要点速记

• 单体是含反应性官能团的低分子化合物，是聚合物链的化学"原料"
• 重复单元是链中反复出现的结构片段，携带聚合物的化学身份信息
• 聚合物是重复单元通过共价键连接的巨大分子，分子量 10^3 \sim 10^7
• 聚合度量化链的长度，与分子量的关系为 M = DP \times M_0
• 聚合度存在临界阈值，超过后因链缠结导致材料性质发生质变
• PDI衡量分子量分布宽度，实际合成产物总有分布，PDI=1是理想极限
• 拓扑结构（线性/支化/交联）与聚合度共同决定材料的热行为和力学性能
