6.2 弹性体与纤维材料
6.2 弹性体与纤维材料
本节摘要：弹性体与纤维是高分子材料家族中两个极具代表性的大类，一个以柔韧回弹见长，一个以高强高模取胜。弹性体依赖熵弹性机制与交联网络，从天然橡胶到热塑性弹性体，经历了从化学交联到物理交联的演进；纤维材料则通过分子链高度取向获得力学性能，从棉麻丝毛到碳纤维芳纶，性能跨度巨大。本节将深入两类材料的结构原理、典型品种、性能特点与应用场景。
本节学习目标
阅读完本节，你应当能够：
- 解释弹性体的熵弹性机制以及交联密度对弹性的影响
- 区分天然橡胶、通用合成橡胶、特种合成橡胶和热塑性弹性体四类弹性体
- 描述纤维材料中分子链取向与结晶对力学性能的决定性作用
- 对比合成纤维（PET、尼龙、腈纶）与高性能纤维（碳纤维、芳纶）的结构特征
一、从一块橡皮说起：弹性体为何能弹回来
把一块橡皮筋拉长到原长的五倍，松手后它几乎瞬间恢复原状。这个看似简单的行为背后，藏着高分子物理中一个反直觉的机制——熵弹性。大多数材料（金属弹簧、橡皮筋以外的弹性材料）靠的是"焓弹性"：拉伸时原子间距增大，势能升高，松手后势能释放驱动回弹。而弹性体的回弹驱动力不是势能，而是构象熵。
弹性体的分子链在无外力时呈高度卷曲的无规线团状态，构象熵极高。当你把它拉长，原本卷曲的链被迫沿拉伸方向伸展排列，构象熵急剧下降。热力学告诉我们，体系总是倾向于向熵值更高的方向演化——一旦外力撤去，分子链就会在热运动驱动下重新卷曲，宏观上就表现为回弹。这就是为什么弹性体在高温下弹性更好（热运动更剧烈），在低温下会变硬甚至脆化（接近玻璃化转变温度）。

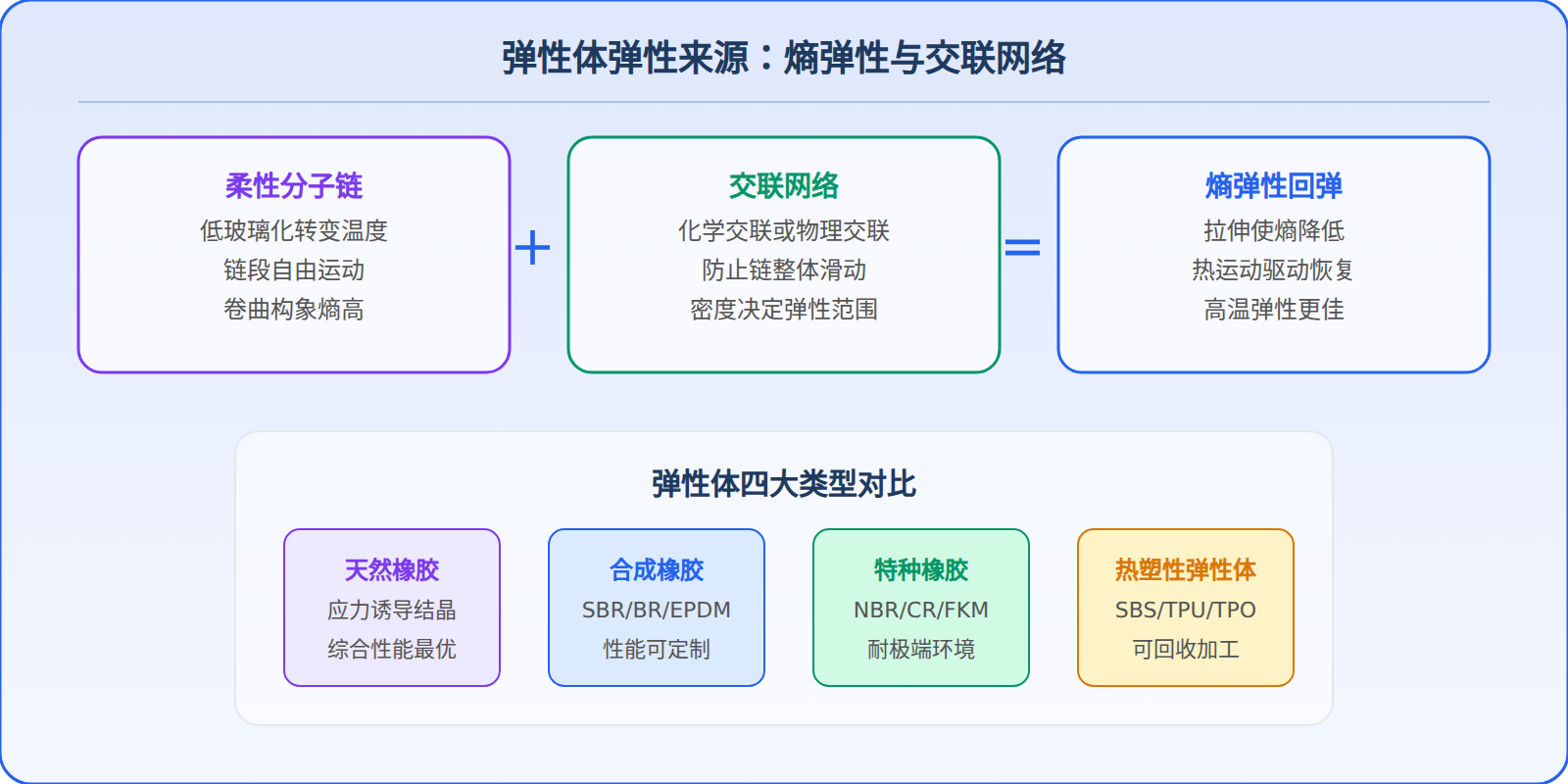

但仅有柔性长链还不够。如果链与链之间没有连接点，拉伸时链会整体滑动而不是伸展，材料表现出的不是弹性而是粘性流动。因此，交联网络是弹性体发挥功能的另一个前提条件。交联可以是化学键（如天然橡胶的硫化形成的硫桥），也可以是物理作用（如热塑性弹性体中的硬段微相分离）。交联密度过低，材料永久变形大；交联密度过高，材料变硬失去弹性。这个平衡点的拿捏，是弹性体配方设计的核心。
二、弹性体家族：从天然到人造
天然橡胶——不可替代的标杆
天然橡胶的化学本质是顺-1,4-聚异戊二烯，玻璃化转变温度约零下70摄氏度，在室温下完全处于高弹态。它的分子量极高（通常超过百万），链间存在大量物理缠结，这为其提供了良好的生胶强度。
天然橡胶有一个独特的本领——应力诱导结晶。当被拉伸到较高形变量时，原本无序的分子链沿拉伸方向排列规整，局部形成微晶区，这些微晶充当物理交联点，大幅提升拉伸强度和撕裂强度。这个"自增强"机制是大多数合成橡胶难以企及的，也是天然橡胶至今在航空轮胎等高性能领域不可替代的根本原因。然而，链上大量不饱和双键使其极易被臭氧和紫外线攻击而老化，耐油性也差。
合成橡胶——按需定制
丁苯橡胶是全球产量最大的合成橡胶，苯乙烯单元赋予强度和耐磨性，丁二烯单元提供弹性，约70%用于轮胎制造。顺丁橡胶的低温性能极佳，玻璃化转变温度可达零下100摄氏度，常与天然橡胶并用改善轮胎耐磨性。乙丙橡胶的主链完全饱和，因此在耐臭氧、耐紫外线和耐候性方面远超含双键的橡胶，是汽车密封条和屋顶防水卷材的首选。
特种橡胶针对特定苛刻环境设计：丁腈橡胶中丙烯腈含量越高耐油性越好，是油封和燃油管路的标准材料；氯丁橡胶兼具耐候性和中等耐油性，是潜水服和电缆护套的经典选择；硅橡胶以硅氧键为主链，使用温度范围可达零下60到200摄氏度以上，在医疗器械和婴儿用品中广泛使用；氟橡胶的耐化学品性能几乎能抵抗所有工业介质，在航空航天密封件中无可替代。
热塑性弹性体——无需硫化的革命
传统橡胶需要硫化才能获得弹性，硫化是不可逆的化学交联，一旦成型就无法再加工。热塑性弹性体巧妙地用物理交联替代了化学交联：硬段在室温下聚集形成微区，充当物理交联点；升温后硬段软化，材料可以像热塑性塑料一样注塑、挤出、吹塑。冷却后物理交联点重新形成，弹性恢复。
苯乙烯类热塑性弹性体（SBS、SEBS）是最早商业化的品种，用于鞋底和沥青改性。热塑性聚氨酯（TPU）的耐磨性和强度极为突出，广泛用于鞋底和线缆护套。热塑性聚酯弹性体和热塑性聚酰胺弹性体在耐热和耐化学性方面更胜一筹，适用于汽车防尘罩和运动器材。聚烯烃弹性体（TPO/TPV）成本最低，在汽车内饰中用量巨大。
橡胶配方的工程逻辑
实际使用的橡胶制品几乎从不使用纯生胶。一个典型的轮胎胎面配方包含：生胶（天然橡胶与丁苯橡胶并用）、炭黑（补强填料，20到50份，大幅提高强度、耐磨性和抗撕裂性能）、硫化剂与促进剂（控制交联密度和硫化速度）、防老剂（抗氧剂和抗臭氧剂）、操作油（改善加工性和低温性能）。炭黑的补强机理至今仍是高分子物理的研究课题——公认的解释是炭黑颗粒表面与橡胶分子链形成物理吸附和化学结合，限制链段滑移，同时应力作用下链段在炭黑表面滑移耗散能量，使材料在获得强度的同时保持韧性。
硫化程度用硫化曲线上的交联密度来衡量：欠硫则制品发粘、永久变形大；过硫则变硬发脆。工程师通过硫化仪在线监测扭矩变化来确定最佳硫化时间。弹性体动态服役（轮胎滚动、皮带传动）时，每个变形周期都有部分机械能转化为热能（滞后损失），滞后大则轮胎滚动阻力大、生热高——低滚动阻力轮胎配方正是通过减小滞后损失来降低油耗的。
三、纤维：细如发丝却力拔千钧
纤维材料的核心奥秘在于分子链高度取向。在纺丝过程中，聚合物熔体或溶液通过喷丝孔挤出，随后被高速拉伸至原长的数倍。拉伸使分子链沿纤维轴方向高度排列，链间作用力得以充分发挥，因此纤维的轴向拉伸强度和模量远高于未取向的块体材料。
纤维的性能还取决于结晶度。结晶区中分子链紧密堆叠，贡献强度和刚性；非晶区贡献柔韧性。纺丝后的热定型处理可以进一步优化结晶结构，提高尺寸稳定性。
天然纤维——生物合成的杰作
棉纤维的主要成分是纤维素，β-1,4-糖苷键连接的葡萄糖链间存在大量氢键，赋予棉优异的吸湿性和柔软手感。麻类纤维的纤维素结晶度更高，纤维更粗直，因此强度更大、手感更硬挺。动物纤维方面，羊毛的角蛋白富含二硫键交联，赋予其天然卷曲和弹性；蚕丝的丝素蛋白呈β-折叠结构，具有独特的光泽和高强度。
合成纤维——工业化的主力
聚酯纤维（PET纤维，涤纶）是目前产量最大的合成纤维。苯环提供刚性，酯键提供可纺性，纺丝拉伸后强度高、抗皱性好、尺寸稳定，广泛用于服装和工业帘子布。尼龙纤维（聚酰胺纤维）分子链上的酰胺键能形成强烈的分子间氢键，赋予其极高的耐磨性和韧性，是绳索、渔网和降落伞的首选材料。腈纶（聚丙烯腈纤维）的氰基带来强偶极作用，手感蓬松保暖，常被称为"人造羊毛"。氨纶（聚氨酯弹性纤维）通过硬段和软段的嵌段设计，实现了5到8倍的弹性伸长，彻底改变了运动服和内衣的舒适度。
高性能纤维——突破极限
对位芳纶纤维（Kevlar）的分子链呈刚性棒状，在溶液中形成液晶态，纺丝后分子链高度平行排列。其比强度是钢的五倍以上，密度仅为钢的五分之一，是防弹衣和防割手套的标配。碳纤维以PAN或沥青为前驱体，经过预氧化和高温碳化，碳原子以六边形网格堆叠。其比强度和比模量远超所有金属材料，但成本高昂，主要用于航空航天和高端体育器材。超高分子量聚乙烯纤维通过凝胶纺丝工艺，将分子量数百万的聚乙烯链充分拉伸取向，比强度甚至超过芳纶，且密度低于水，是防弹衣和海洋缆绳的优选材料。
纤维的"身份证"：强度、模量与断裂伸长
工程上评价一根纤维，最常用的是断裂强度（单位旦尼尔或特克斯下的断裂力）、初始模量和断裂伸长率三个指标。高性能纤维追求高强高模，但模量过高往往伴随断裂伸长率低、抗冲击差——芳纶的断裂伸长率只有3%左右，所以在防弹衣中通常与高韧性的UHMWPE纤维混编，取两者之长。普通纺织纤维则更看重断裂伸长率和回弹率：氨纶断裂伸长可达500%以上，正是这一特性支撑了紧身衣物的穿着舒适性。纤维在湿热环境中的强度保持率（如涤纶在潮湿状态下的强度下降程度）是户外纺织品选材的重要依据——丙纶强度高但耐热和耐光差，腈纶保暖但耐磨弱，没有一种纤维十全十美，混纺才是服装行业的主流解法。
温故知新
- 弹性体的回弹本质是熵弹性，驱动力来自体系倾向于恢复高构象熵的卷曲状态，而非势能释放
- 交联是弹性体的必要条件，交联密度决定弹性范围——过低则永久变形，过高则变硬变脆
- 天然橡胶的核心优势是应力诱导结晶，这是大多数合成橡胶不具备的自增强机制
- 热塑性弹性体用物理交联替代化学交联，兼具橡胶弹性和塑料可加工性，且可回收
- 纤维的强度来源于分子链的高度取向和结晶区的贡献，拉伸倍率是纺丝工艺的关键参数
- 高性能纤维通过分子链刚性设计（芳纶）或极端拉伸工艺（碳纤维、UHMWPE）突破性能极限
