7.2 高分子稳定化与防护
7.2 高分子稳定化与防护
本节摘要：高分子材料的稳定化防护体系由抗氧剂、光稳定剂和阻燃剂三大支柱构成。抗氧剂通过主抗氧剂（受阻酚捕获自由基）与辅助抗氧剂（亚磷酸酯分解氢过氧化物）的协同，阻断氧化链式反应。光稳定剂通过紫外吸收、猝灭激发态和HALS捕获自由基三条路径保护户外材料。阻燃剂则从气相（自由基捕获、稀释）和凝聚相（成炭、吸热）两个维度抑制燃烧。三类稳定剂的配方设计需要在防护效率、加工兼容性、成本和环保合规之间寻找平衡。
本节学习目标
阅读完本节，你应当能够：
- 写出受阻酚捕获过氧自由基和亚磷酸酯分解氢过氧化物的基本反应
- 解释HALS（受阻胺光稳定剂）的"自由基捕获-再生"循环机制
- 对比膨胀型阻燃剂三组分（酸源、炭源、气源）的协同成炭过程
- 分析主抗氧剂与辅助抗氧剂产生协同效应的原因
一、抗氧剂——与自由基链式反应的精确对抗
氧化降解是高分子材料最普遍的老化形式。抗氧剂的设计目标很明确：在氧化链式反应的关键环节进行拦截，使其无法持续传播。
主抗氧剂：自由基的终结者
主抗氧剂（链终止型抗氧剂）的作用是提供活泼氢原子给高分子自由基或过氧自由基，将其转化为稳定产物。受阻酚是应用最广的主抗氧剂，其酚羟基邻位被大体积叔丁基占据，空间位阻使生成的酚氧自由基不易引发新反应，最终通过分子重排转化为稳定的醌式结构。
典型产品如Irganox 1010（四[β-(3,5-二叔丁基-4-羟基苯基)丙酸]季戊四醇酯），是聚烯烃中最常用的长效抗氧剂。芳香胺类抗氧剂（如防老剂D）效率更高但不耐光照变色，主要用于橡胶和电缆等深色制品。
辅助抗氧剂：过氧化物的捕手
辅助抗氧剂不直接对付自由基，而是分解氢过氧化物这个自由基的再生源头。亚磷酸酯将ROOH还原为醇，自身被氧化为磷酸酯。硫酯类通过多步氧化将ROOH转化为醇和砜。辅助抗氧剂单独使用效果有限，但与主抗氧剂配合后效果倍增。
为什么协同效应如此强大
主抗氧剂清除已有的自由基，但无法阻止ROOH不断分解产生的新自由基。辅助抗氧剂恰恰在"源头"拆除自由基的再生机制——把ROOH变成稳定的醇。两者一个治标（清自由基），一个治本（消ROOH），配合使用时防护效果远超各自的简单加和。实际配方中，主抗氧剂用量通常为0.05%到0.5%，辅助抗氧剂为0.05%到0.3%。
⚠️ 常见坑：抗氧剂在加工温度下也会消耗。如果加工温度高、时间长，添加的抗氧剂可能在制品出厂前就消耗殆尽，导致后续使用中材料迅速老化。高加工温度制品（如工程塑料注塑）需要选择热稳定性更好的抗氧剂品种，并适当增加用量。
二、光稳定剂——户外材料的防晒体系
光稳定剂的目标是保护高分子材料免受紫外辐射的侵害。三条技术路线各有侧重。
紫外吸收剂——第一道防线
苯并三唑类和二苯甲酮类是两大主流UV吸收剂。它们含有共轭体系，选择性地吸收290到400纳米的紫外线，通过分子内氢键转移等机制将能量转化为无害的热能释放，自身结构不变可反复使用。它们的效果取决于膜厚：厚度越大，UV吸收越充分。薄膜制品（如农膜、涂层）中UV吸收剂的效率会打折扣。
受阻胺光稳定剂（HALS）——最高效的光稳定剂
HALS本身不吸收紫外线，其作用机制完全不同：在光氧化过程中，HALS被逐步氧化为硝氧自由基（NO·），这种硝氧自由基能高效捕获高分子过氧自由基，同时再生出HALS——形成一个"自由基捕获-再生"的循环。少量HALS（0.1%到0.5%）就能提供数千小时的长效保护，且不易变色、不易迁移。
HALS与UV吸收剂配合使用时效果最佳：UV吸收剂在表层拦截大部分紫外线，HALS在内部捕获穿透表层后产生的自由基，形成纵深防御。
猝灭剂——能量转移通道
镍螯合物等猝灭剂接受被紫外光激发的高分子发色团的能量，将其以热或荧光形式释放，阻止激发态分子引发自由基反应。由于重金属着色和毒性问题，其应用已逐步减少。

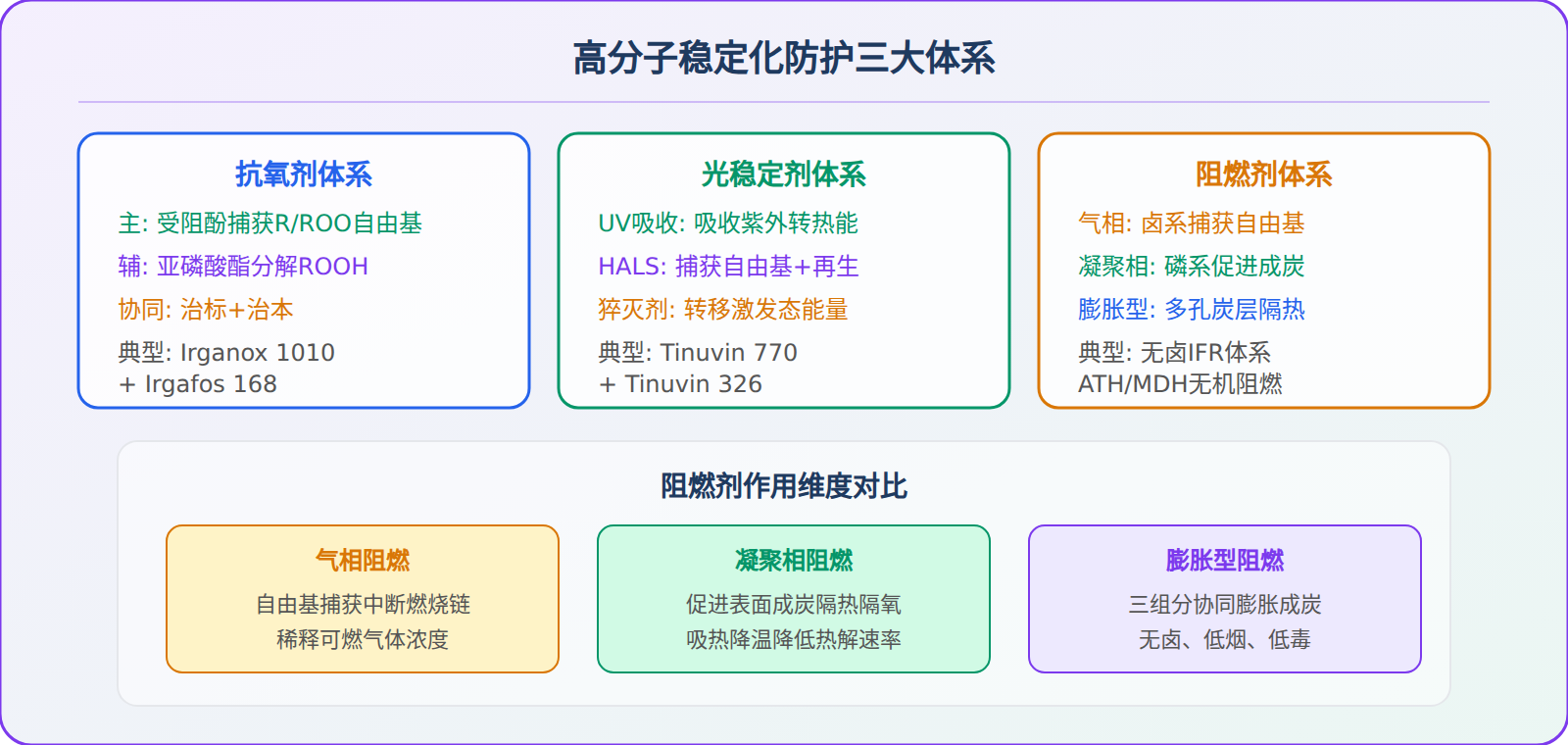

三、阻燃剂——火魔的三维防御
高分子材料大多源自碳氢化合物，容易点燃且燃烧热值高。阻燃剂通过干扰燃烧过程的各个阶段来实现阻燃效果。
气相阻燃：在火焰中"釜底抽薪"
卤系阻燃剂（溴系、氯系）在高温下释放卤化氢（HX），HX与燃烧产生的H·和OH·自由基反应，中断燃烧链式反应。效率极高，添加量小，但燃烧产物中有毒烟雾和腐蚀性气体。随着环保法规收紧，溴系阻燃剂（如多溴联苯醚）在全球范围内正在被逐步替代。
凝聚相阻燃：在材料表面筑起屏障
磷系阻燃剂在受热时促进高分子表面脱水炭化，形成致密的炭层。炭层隔绝热量向内部传递、阻止可燃气体逸出、隔绝氧气，从三个维度同时抑制燃烧。膨胀型阻燃剂由三组分组成：酸源（聚磷酸铵，提供酸性催化剂）、炭源（季戊四醇，提供成炭物质）和气源（三聚氰胺，分解产气使炭层膨胀）。受热时三者协同形成多孔膨胀炭层，隔热效果极为突出。
无机阻燃剂（氢氧化铝ATH、氢氧化镁MDH）则在受热时分解吸热（吸热阻燃）并释放水蒸气稀释可燃气体（稀释阻燃）。它们的优点是完全无毒无烟，缺点是添加量往往高达40%到60%，严重损害材料的力学性能和加工流动性。
四、配方设计的平衡术
实际应用中，一种高分子制品往往需要同时添加抗氧剂、光稳定剂和阻燃剂，以及加工助剂、填料、着色剂等。这些组分之间可能存在协同或对抗关系。例如，某些填料中的金属离子（如钛白粉中的钛）会催化抗氧剂的消耗，降低抗氧化效果。碳黑是出色的紫外屏蔽剂，但也可能吸附某些助剂。酸性填料可能影响HALS的活性。
配方设计需要在以下维度之间反复权衡：防护效果是否满足目标使用寿命要求、添加剂之间是否兼容、是否影响加工性能和制品外观、总成本是否可接受、是否满足环保法规（如RoHS指令对重金属和某些溴系阻燃剂的限制）。
💡 关键直觉：稳定化配方设计本质上是一个多目标优化问题。没有"万能配方"，每种应用场景（室内/户外、高温/常温、薄壁/厚壁、深色/浅色）都需要针对性调整。寿命测试数据是最终判据——加速老化试验和实际服役反馈缺一不可。
五、老化测试：用加速试验预测真实寿命
稳定化配方的效果如何评价？没有人愿意等十年看结果，行业通用的做法是加速老化试验。氙灯老化试验模拟太阳全光谱（含紫外、可见、红外），在高温高湿循环下连续照射，几百到几千小时后检测颜色变化、光泽下降、粉化等级和力学性能保留率，是目前最接近户外实际的老化手段。QUV紫外老化箱只保留紫外区（通常UVA-340灯管），加速倍率高、设备便宜，适合对比筛选配方，但与真实阳光的相关性不如氙灯。热氧老化试验在烘箱中进行（70到150°C），通过定期取样测拉伸强度保留率或氧化诱导时间（OIT）来评估抗氧剂体系，OIT是DSC在氧气气氛下测得的抗氧化能力指标——OIT越长，抗氧剂体系的防护越持久。
加速试验要警惕"加速不等于等同"：加速条件下的降解机理可能与实际服役不同（如紫外剂量过高可能引发非典型交联），因此行业惯例是加速试验结果与已知户外曝晒数据建立关联曲线后，才能外推预测寿命。
六、典型配方拆解：电线电缆护套
把前面三类稳定剂放在一个真实配方里看，逻辑会更清晰。PVC电线电缆护套料的基础配方大致是：PVC树脂100份、增塑剂（DOP/偏苯三酸酯）40到60份、钙锌稳定剂5到8份（热稳定）、炭黑2到5份（着色和紫外屏蔽）、抗氧剂（双酚A型受阻酚）0.2到0.5份、润滑剂和填料适量。其中钙锌稳定剂解决的是PVC脱HCl的热降解问题（见第7章第1节），炭黑本身是优秀的紫外屏蔽剂（同时吸收紫外线和自由基），抗氧剂负责长期热氧老化防护。若产品要求阻燃，再添加氢氧化铝或磷系阻燃剂。这个配方的演变史就是稳定化化学的缩影：从含铅稳定剂到钙锌环保体系，从单一抗氧剂到主辅协同，从卤系阻燃到无卤阻燃——每一轮更替都受环保法规驱动。
阻燃剂的选择：从测试标准反推配方
阻燃剂配方不是拍脑袋定的，而是由阻燃测试标准倒逼出来的。UL 94是最常用的塑料阻燃等级测试：把样条垂直或水平放置点燃，观察自熄时间和是否滴落引燃棉花，判定V-0、V-1、V-2等级。V-0要求样条在10秒内自熄且不引燃棉花，是最严格的常见等级。电子电器外壳通常要求UL 94 V-0，这直接决定了阻燃剂的添加量——例如玻纤增强PA中要达V-0，磷系阻燃剂往往需要加到15%到20%。除了UL 94，还有极限氧指数（LOI，氧指数大于28通常认为难燃）、灼热丝试验（IEC 60695，家电外壳必测）等。选择阻燃剂时必须同时满足多项测试，比如无卤阻燃的电子材料既要过V-0，又要过灼热丝，还要保证漏电起痕（CTI）性能不下降——这些约束常常互相冲突，配方师需要反复试验权衡。
重点提炼
- 抗氧剂协同效应的本质是主抗氧剂清自由基（治标）与辅助抗氧剂消ROOH（治本）的互补配合
- HALS的光稳定机制是"自由基捕获-再生"循环，少量添加即可长效保护，且可循环再生
- 膨胀型阻燃剂通过酸源催化炭源脱水、气源产气膨胀三步协同形成多孔隔热炭层
- 无卤阻燃是发展趋势，磷氮协同体系和膨胀型阻燃剂正在替代传统卤系阻燃剂
- 稳定剂配方设计需要综合考虑防护效率、加工兼容性、成本和环保合规
