7.1 加速器与探测器
7.1 加速器与探测器
本节摘要：核物理要“制造事件”，得先有一把把枪把粒子打上高速，那就是加速器；又要一对对眼睛在瞬间接住产物，那就是探测器。加速器分直线、回旋与同步多种，探测器则有气体、闪烁、半导体等流派。本节用 Python 数值模拟一个直线加速段的动能增益、比较不同探测器的能量分辨率，并讲解为何加速器与探测器体系是核物理“看得见”的前提。
学习目标
阅读完本节，你应当能够：
- 比较直线、回旋、同步加速器的原理与适用范围
- 写出带电粒子在电场中的动能增益并做数值估算
- 区分气体、闪烁、半导体探测器的基本原理
- 说明能量分辨率的含义与好坏判据
- 举出加速器-探测器在核素研究里的实例
巧妇难为无米之炊
想研究原子核，得先把“炮弹”加速到能撞上目标并触发反应，再把产物一个个分类、装订。加速器就是那把“枪”，探测器就是那台“相机”。没有这对组合，模型只是猜想，截面只是纸面数字。从回旋加速器第一次轰出极高能粒子到今天，加速装置一直是核物理从理论走向证据的发动机。
直线、回旋、同步：三种提高能量的办法
直线加速器让粒子在一条笔直的电场梯上不断被推，粒子少循环、束流强但占地大。回旋加速器用磁场把粒子卷进圆里，每到半圈都由高频场再加速一次，体积小也能到百 MeV，是医院同位素生产的常客。同步加速器让半径随能量增长把磁场同步调大，能推向极高能（数百 GeV），是现代大型束流设施的标配。三者的宗旨一致：用电磁场把动能把“喂”上去，只是绕的圈子不同。
数值看加速段的能量增益
带电粒子每跨过一个电压差 U 就获得 qU 的动能。回旋加速器里粒子转一圈过两次电场，若每次加速 V，动能随圈数线性叠加：
# 回旋加速器: 每半圈加一次电压 V，动能线性累加 def cyclotron_energy(V_MV, turns): # 每次半圈 +qV (电荷态取 1, V 单位 MV) return turns * 2 * V_MV # 转 turns 圈获得 2*turns*V 的 MeV E = cyclotron_energy(0.5, 30) # 每圈两档 0.5MeV, 30圈 print(f"30圈 × 2×0.5MeV → 动能 {E:.0f} MeV") print("回旋: 能量随圈数线性涨 → 体积小, 但被相对论修正限制") # 同步加速器靠半径变大抗相对论 → 能到很高
输出平台明白地再现了回旋的正比关系，也预告了它的天花板：一进入相对论区，粒子不再同步于固定轨道，就得靠同步半径调整方能继续加速。这正是不同加速器适用不同能量区间的根源。
三种探测器流派
探测器把粒子能量转成电信号。气体探测器利用电离产生的电荷输运信号，简单耐用、适合大面积定位。闪烁探测器靠粒子激发闪烁体发光，光耦到光电倍增管放大，对能量与定时灵敏。半导体探测器（如 HPGe、硅）用耗尽层内的电子-空穴对分辨能量，能量分辨率极佳，是伽马谱学的首选。选谁、配谁，取决于你关心分辨率、效率还是耐辐照。
能量分辨率：判谱能力的分水岭
能量分辨率刻画鉴别两簇相伴能量峰的能力，常用峰的半高全宽与峰位之比表示。半导体探测器往往能达到 0.1%~0.2% 的精度，闪烁则约几个百分点，无机气体系常更差。下面用代码简单演示分辨率好坏如何拉开两个相邻峰：
import math def resolve(E, res_frac): # res_frac 为 σ/E, 两峰相距1个单位要看清需 σ 足够小 sigma = E*res_frac gap_need = 3*sigma # 一般 3σ 可分辨 return gap_need for name, f in (("HPGe",0.0015),("闪烁",0.06),("气体",0.15)): g = resolve(1.0, f) print(f"{name:5s} 分辨率σ≈{f*100:.2f}% → 可分辨最小间隔≈{g*100:.2f}% 峰距") # 数字直白: 半导体能轻松分开靠得很近的双峰, 气体则只能看清粗结构
把这段数字落到实际：同样测一条产生双峰的谱，半导体探测器能把两簇元峰逐一拆开，而气体探测器只能看到一团。这是为什么精确谱学都挤在半导体与高分辨闪烁器的原因。

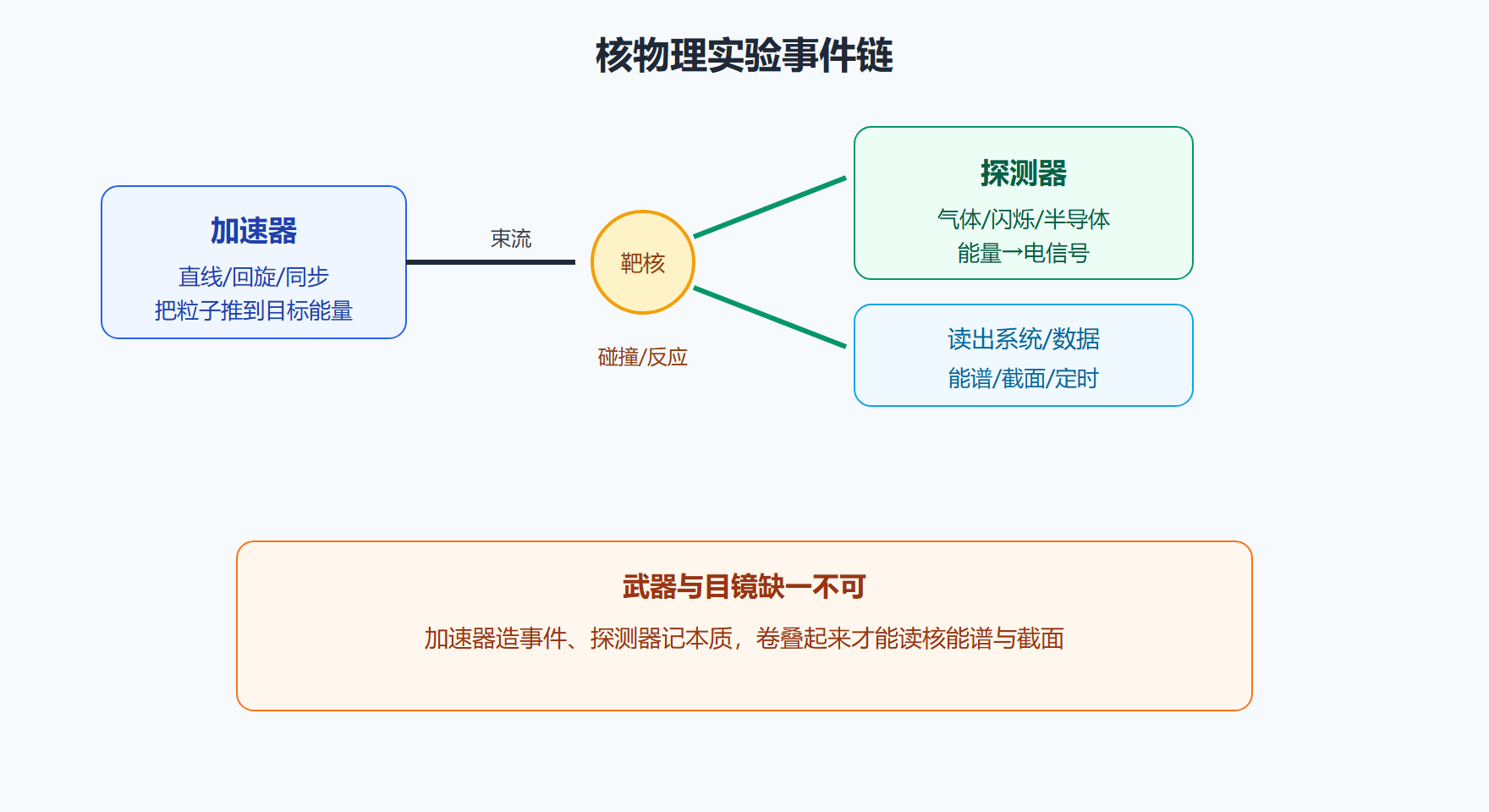

图：加速器—靶—探测器的事件链
真实案例：一套束流-靶-探测器系统的日常
医用的回旋加速器每天把质子和氘加速到几十 MeV 打靶，生成用于显像的氟-18、锝-99m 等；实验台上的半导体探测器又时刻把产物的能谱抓进电脑。从前端粒子放到后台数据分析，一个实验室的全部技能几乎都压在“加速得准、探测得细”八个字上。加速器与探测器的组合，怎么强调都不过分：它们是核物理所有证据的出生地。
与前后章节的关联
第7章讲实验手段，正是把第5章反应截面、第6章能将谱落到仪器上的落点；它也为第8章的同位素制备与核医学提供最直接的工具链。理解了加速器与探测器怎么协同，你就理解了一个实验从想法到数据的所有环节。
本节要点回顾
- 加速器：直线/回旋/同步三种方案，能量与体积各有取舍
- 回旋加速器能量随圈数线性上涨，相对论限制了它的天花板
- 探测器三流派：气体、闪烁、半导体，分辨率/效率/耐辐照各有短长
- 能量分辨率是分离双峰的能力标尺，半导体最好
- 事件链加速→靶→探测器→读出，是核物理证据的完整出生线
探测器把事件定格成信号，可要把这些电信号换算成能谱、把双峰分开，还靠一大叠电子学与谱学手艺——下一节专攻这块。
