1.2 晶体结构与对称性

1.2 晶体结构与对称性

本节摘要：晶体是凝聚态物理最基本的研究对象，其核心特征是原子在三维空间中的周期性排列。本节系统讲解晶格的基本描述（布拉菲格子与基元）、14种布拉菲格子的分类逻辑、七大晶系的几何特征，以及倒易格子与布里渊区的物理意义。这些概念是后续能带理论、声子色散和衍射实验的数学基础。

学习目标

阅读完本节，你应当能够：

1. 区分"晶格"与"晶体结构"的概念差异，理解"晶格加基元"的描述框架
2. 列举七大晶系的几何特征，说明每种晶系包含的布拉菲格子类型
3. 写出倒易基矢的定义，解释布里渊区在能带计算和衍射分析中的作用

从周期性出发

晶体的定义很简单：原子在三维空间中按周期性规则排列形成的固体。这个看似简单的定义蕴含着极大的信息量。周期性意味着平移对称性，平移对称性限制了可能的原子排列方式，也决定了晶体几乎所有重要的物理性质——电子的能带结构、声子的色散关系、X射线的衍射图案。

描述一个晶体，需要两个要素：晶格（lattice）和基元（basis）。晶格是空间中的一组周期性排列的数学点，它定义了平移对称性。基元是附着在每个晶格点上的原子或原子集团，它定义了实际物质内容。晶体结构就是"晶格加基元"——这个分解看似简单，但在实际操作中，如何确定一个给定晶体结构的最小基元和最恰当的晶格，并不总是显而易见的。

晶格的数学描述

用三个不共面的基矢 a₁、a₂、a₃ 来描述晶格的周期性。晶格中任意一个格点都可以通过平移矢量 R = n₁a₁ + n₂a₂ + n₃a₃ 从原点到达，其中 n₁、n₂、n₃ 均为整数。由这三个基矢张成的平行六面体就是原胞（primitive cell），它包含恰好一个格点。

关键在于：基矢的选择不是唯一的。同一个晶格可以用不同的基矢集合来描述。但无论怎么选，原胞的体积始终不变，等于 a₁·(a₂×a₃)。在实际应用中，为了更好地反映晶体的对称性，我们常常选择体积更大但对称性更明显的惯用晶胞（conventional cell），例如面心立方晶格的惯用晶胞含4个格点，而原胞只含1个。

14种布拉菲格子：一个有限分类的奇迹

法国物理学家布拉菲在1850年证明了一个惊人的结论：尽管三维空间中的周期性排列方式看似无穷无尽，但满足晶格定义的独立类型只有14种。这14种布拉菲格子可以根据其最小重复单元的几何对称性，归纳为七大晶系。

七大晶系的对称性从高到低排列，立方晶系具有最高的点群对称性（48个对称操作），三斜晶系仅有反演对称（2个对称操作）。对称性的高低直接影响材料的物理各向异性程度——立方晶体的物性沿不同方向相同（各向同性），而三斜晶体的物性沿不同方向可能差别极大。

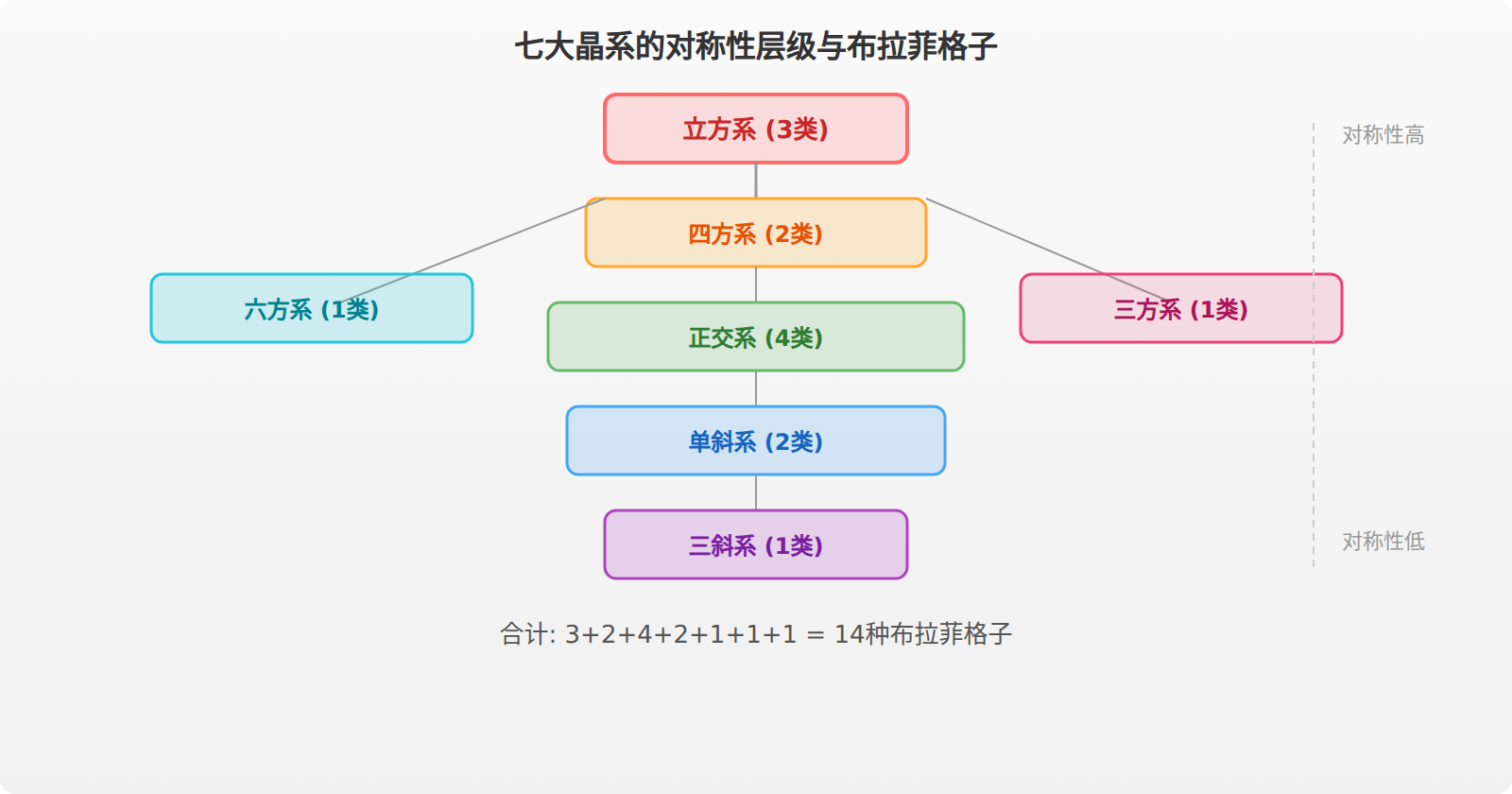

晶系分类图

倒易格子：动量空间中的镜像

理解了实空间的晶格还不够。电子在晶体中运动时，其动量（波矢）受到布里渊区的限制；X射线照射晶体时，衍射条件可以用倒易格子来简洁表述。倒易格子是实空间晶格在傅里叶变换下的"镜像"，它存在于动量空间中。

数学定义

对于实空间基矢 a₁、a₂、a₃，倒易基矢 b₁、b₂、b₃ 的定义为：

b₁ = 2π(a₂ × a₃) / (a₁·(a₂ × a₃))

b₂ = 2π(a₃ × a₁) / (a₁·(a₂ × a₃))

b₃ = 2π(a₁ × a₂) / (a₁·(a₂ × a₃))

分母就是实空间原胞的体积。倒易格子的任意矢量可以写成 G = hb₁ + kb₂ + lb₃，其中 h、k、l 为整数（米勒指数）。

布里渊区及其物理意义

布里渊区是倒易空间中的原胞，以倒易格点为中心、用倒易格矢的垂直平分面围出的最小封闭区域。它是研究电子能带结构和声子色散关系的"基本领地"——所有的物理信息都被压缩在这个区域中，区域外的行为可以通过周期性重复得到。

布里渊区边界的物理含义尤为深刻。电子波在到达布里渊区边界时会发生布拉格反射，这与X射线衍射的布拉格条件本质上是同一回事：电子波在周期势场中的共振条件。这种共振导致能带在布里渊区边界处打开能隙——这正是金属与绝缘体的根本区别所在。

⚠️ 常见误区：不要把倒易格子当成"真实存在的东西"。它是数学工具，帮助我们分析晶体中的波动行为。X射线衍射实验中观察到的衍射斑点，确实是倒易格子的直接映射——但这不意味着倒易格子本身有物理实体。

数值估算：氯化钠的倒易格距

倒易格子不是抽象概念，它的大小可以直接算。面心立方氯化钠的晶格常数约 0.564 纳米，对应的倒易格矢长度 |b| = 2π/a：

# 计算氯化钠倒易格矢的长度
import math
a = 5.64e-10               # 晶格常数，单位 m
b = 2 * math.pi / a
print(f"倒易格矢长度 |b| ≈ {b:.2e} /m")
print(f"对应实空间周期 2π/|b| = {a*1e9:.2f} nm")
​

倒易格矢直接对应衍射：X 射线需要满足布拉格条件 2d·sinθ = nλ，而 d 正是倒易格矢间隔的倒数。这个概念在 9.1 的衍射实验里会再次出现——现在只要记住"实空间晶格越密，倒易空间越疏"就够了。

一节小结

• 晶体 = 晶格 + 基元，晶格定义平移对称性，基元定义物质内容
• 14种布拉菲格子按对称性分为七大晶系，对称性从立方到三斜递减
• 倒易格子是实空间晶格的傅里叶变换，布里渊区是倒易空间中的原胞
• 布里渊区边界对应波的布拉格反射条件，导致能带间隙的形成

下一节我们将讨论原子间的五种基本相互作用类型，回答"原子凭什么能形成如此多样的晶体结构"这一根本问题。
