4.1 金属输运与半导体物理

4.1 金属输运与半导体物理

本节摘要：金属中自由电子在外电场下的漂移运动构成了最简输运图像，由此推导的电导率公式 σ = ne²τ/m 至今仍是理解输运的出发点。半导体则展现了更丰富的物理：本征载流子通过热激发产生，掺杂可以精确控制载流子类型和浓度，pn 结的自建电场奠定了现代电子器件的基础。本节从经典输运走向半导体物理，建立理解固态电子器件的核心框架。

一段铜导线的电阻是多少

先算一个和生活相关的问题：一根 10 厘米长、直径 1 毫米的铜导线，电阻有多大？用欧姆定律和铜的电阻率就能算：

# 估算一段铜导线的电阻
rho_res = 1.68e-8      # 铜的电阻率，单位 Ω·m
L = 0.10               # 导线长度，单位 m
d = 1.0e-3             # 导线直径，单位 m
A = 3.14159 * (d/2)**2
R = rho_res * L / A
print(f"电阻 R ≈ {R*1e3:.2f} mΩ")
​

结果只有约 2 毫欧——一根普通铜线的电阻小得惊人。德鲁德模型的价值在于，它把电阻率这个宏观量拆成了微观因子的组合：ρ = m/(ne²τ)。电阻率大小取决于载流子密度 n、电荷 e、质量 m 和散射时间 τ。于是问题从"电阻是多少"变成"电子多久被散射一次"，这才是输运物理真正要回答的问题。

学习目标

阅读完本节，你应当能够：

1. 从德鲁德模型推导电导率表达式，理解弛豫时间的物理含义
2. 区分本征半导体和掺杂半导体的载流子来源
3. 解释 pn 结中势垒的形成、正向偏置和反向偏置的物理过程
4. 理解霍尔效应如何用于判断载流子类型和测量载流子浓度

金属输运：从漂移到散射

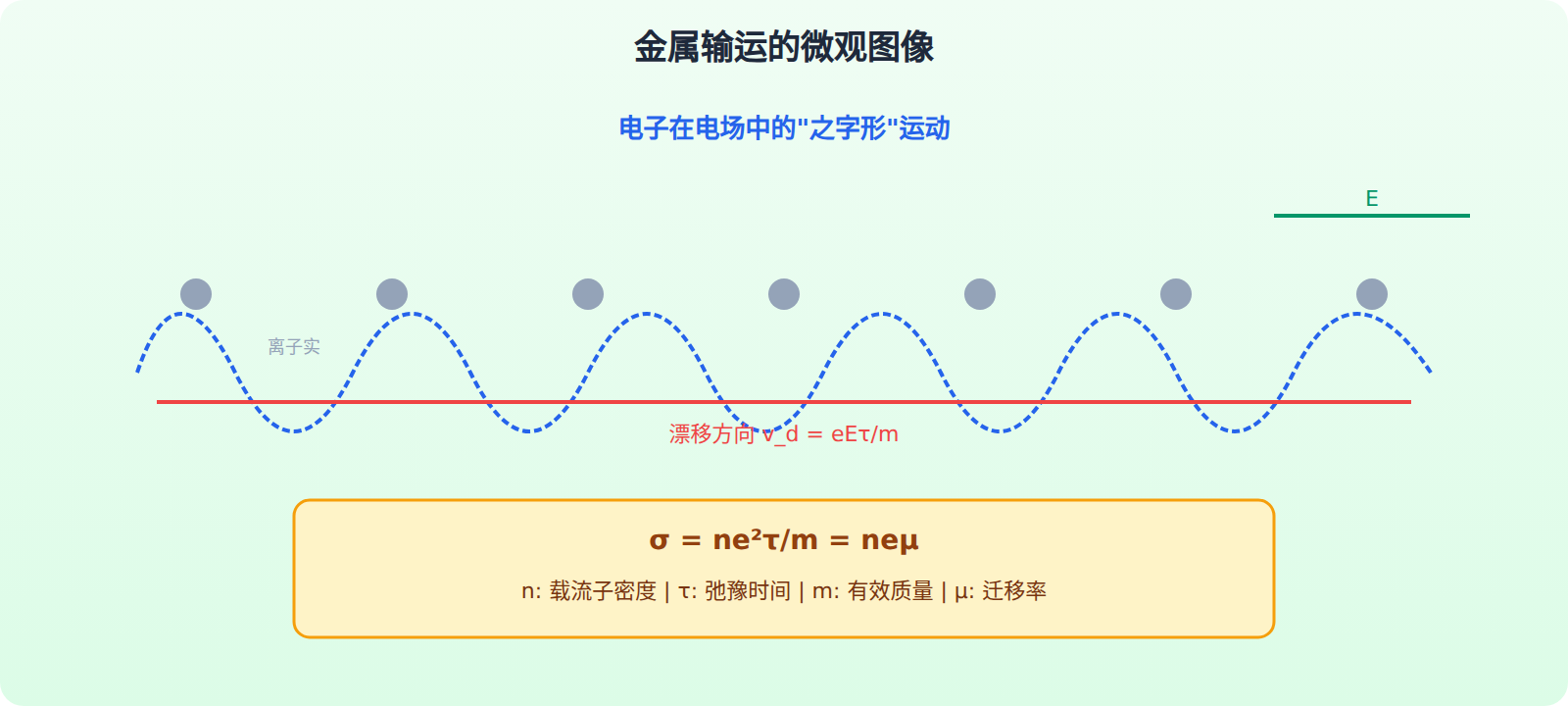

在上一章自由电子模型的基础上，我们可以直接推导金属的电导率。德鲁德模型的思路极其朴素：电子在电场 E 下加速，每经过平均自由时间 τ 就与离子实碰撞一次，碰撞后速度被完全随机化。

电场下的加速度 a = eE/m。两次碰撞之间的平均漂移速度为 v_d = aτ = eEτ/m。电流密度 J = ne · v_d = ne²Eτ/m。因此：

这个公式的简洁令人印象深刻：电导率由三个因子决定——载流子密度 n、弛豫时间 τ 和有效质量 m。弛豫时间 τ 越长（散射越少），电导率越高。迁移率 μ = eτ/m 则描述了单位电场下载流子的漂移速度，σ = neμ。

但这个经典模型有一个致命缺陷：它假设所有电子都参与导电。实际上，根据泡利原理和费米-狄拉克统计，只有费米面附近的电子才有空态可跃迁，因此导电的"有效"电子数远小于总电子数。索末菲的量子修正保留了 σ = ne²τ/m 的形式，但将 τ 重新解释为费米面附近电子的散射时间——这才是更正确的物理图像。

散射机制的多样性

弛豫时间 τ 并非一个固定值，它取决于温度、纯度和晶体缺陷。主要的散射机制包括：

• 声子散射：电子与晶格振动（声子）碰撞。这是高温下主导的散射机制，τ ∝ T⁻¹（简单估计），因此 σ 随温度升高而下降。
• 杂质散射：电子与替位杂质或间隙原子的碰撞。这种散射在低温下占主导，因为它不依赖于温度（τ 为常数），解释了为什么极低温下电阻趋于一个常数（残余电阻率）。
• 缺陷散射：空位、位错、晶界等结构缺陷对电子的散射。

马提森定则（Matthiessen's Rule）假设各种散射机制相互独立，总电阻率为各贡献之和：ρ = ρ_phonon + ρ_impurity + ρ_defect。

半导体物理：可控的载流子

半导体的魅力在于其导电性可以精确调控。与金属不同，半导体的载流子主要来自热激发或掺杂，而非费米面附近的电子。

本征半导体

在本征半导体（如纯净 Si、Ge）中，价带完全填满，导带完全空着。在有限温度下，部分电子从价带热激发到导带，在价带留下等量的空穴。电子和空穴浓度相等：

其中 N_c 和 N_v 分别是导带和价带的有效态密度。室温下硅的 n_i ≈ 1.5 × 10¹⁰ cm⁻³，远低于金属的载流子浓度（~10²² cm⁻³）。

掺杂半导体

通过引入微量的替位杂质，可以大幅改变载流子浓度：

• n 型半导体：掺入 V 族元素（如 P 掺入 Si），多余的价电子成为自由电子，施主能级位于导带底下方约 0.05 eV 处，室温下完全电离。
• p 型半导体：掺入 III 族元素（如 B 掺入 Si），缺少一个价电子形成空穴，受主能级位于价带顶上方约 0.05 eV 处。

掺杂浓度通常在 10¹⁴—10¹⁸ cm⁻³ 范围内，远超本征浓度。这使得掺杂半导体的导电性几乎完全由掺杂决定，温度依赖性大大减弱。

pn 结

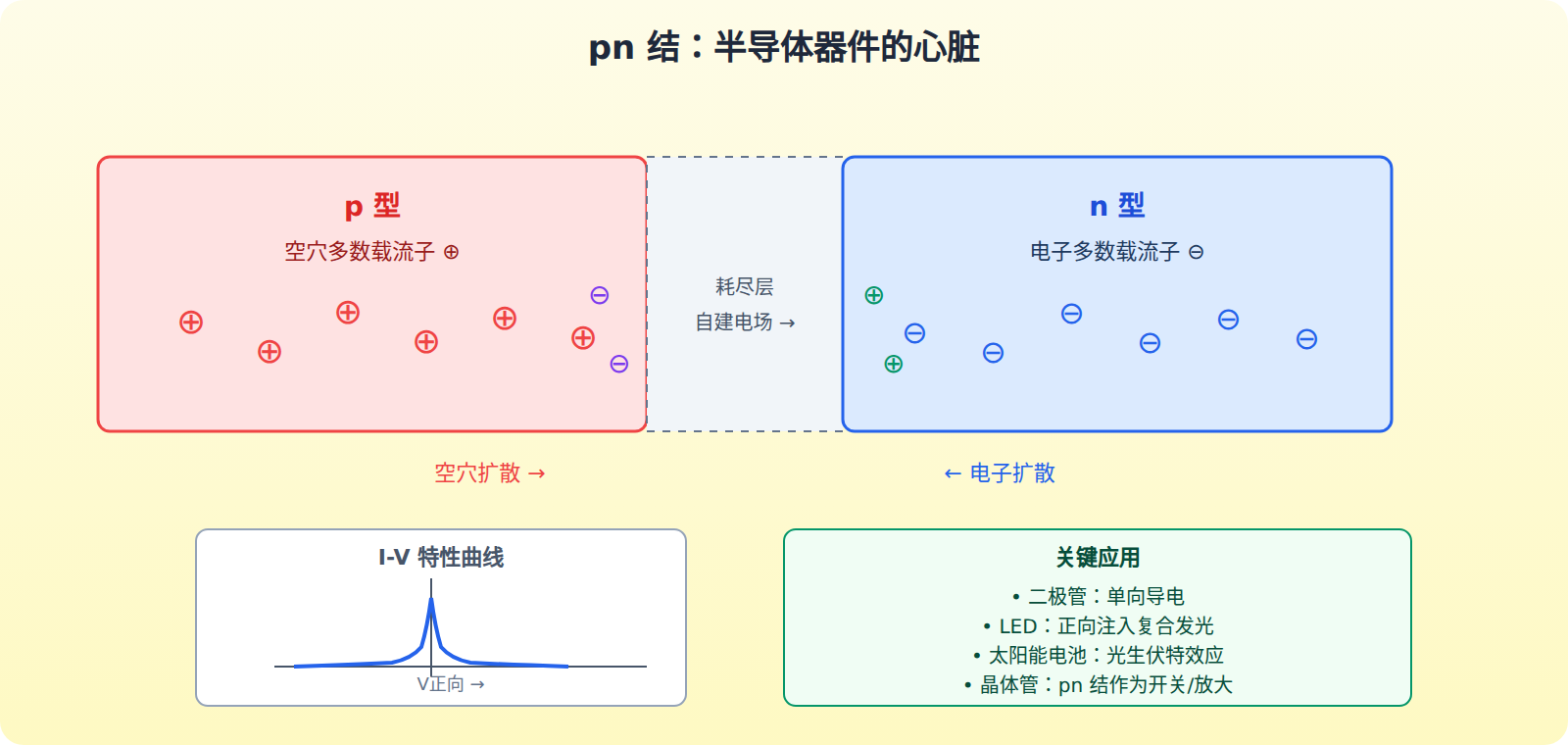

将 p 型和 n 型半导体紧密接触，界面处会发生载流子扩散：p 区的空穴向 n 区扩散，n 区的电子向 p 区扩散。扩散在界面处留下固定电荷（p 侧的受主负离子和 n 侧的施主正离子），形成自建电场和耗尽层。

pn 结的核心特性是单向导电性：

• 正向偏置（p 接正极）：外加电场削弱自建电场，耗尽层变窄，多数载流子大量注入，电流指数增长。
• 反向偏置（p 接负极）：外加电场增强自建电场，耗尽层变宽，电流极小（仅少数载流子的微弱贡献）。

霍尔效应：载流子的"身份证"

当电流通过处在磁场中的导体时，洛伦兹力使载流子偏转，在垂直于电流和磁场的方向上产生横向电压——霍尔电压。霍尔系数 R_H = 1/(nq) 直接给出载流子密度和类型（R_H 的符号决定载流子是电子还是空穴）。

霍尔效应是半导体表征中最常用的工具之一：通过测量 R_H 和电导率 σ，可以同时确定载流子浓度和迁移率 μ = |R_H|σ。

本节从金属的简单输运图像出发，建立了理解固体导电性的基本框架。半导体中更为丰富的载流子物理——本征激发、掺杂、pn 结——则是现代电子器件的物理基础。下一节，我们将转向光与物质的相互作用，引入介电函数这一核心概念。
