7.3 电极过程动力学
7.3 电极过程动力学
本节摘要：电极反应并不是瞬间完成的。要让电流流过电极，必须把电极过电位推到平衡值之外——这一"偏离平衡的电压"叫超电势，是电极动力学的心脏。塔菲尔方程把超电势 η 与电流密度 j 定量联系：η = a + b·lg j，其中 b 是塔菲尔斜率。交换电流密度 j₀ 衡量电极"本征快慢"，j₀ 大则反应容易驱动。浓差极化、活化极化、欧姆极化三条主线解释了为什么实际电解、腐蚀与电池总比理论值"费电压"。
学习目标
阅读完本节，你应当能够：
- 定义超电势与交换电流密度并说明其物理意义
- 写出塔菲尔方程并解释塔菲尔斜率的含义
- 区分活化、浓差、欧姆三种极化的来源与表现
- 用交换电流密度判断电极反应"好不好驱动"
一、电极不是"一触即发"
如果电极反应瞬时平衡，那么只要微微一丁点电压就能让电流无限大——显然不符合现实。真实电极必须牺牲一点电压，把反应"推"过能垒和浓度梯度，这个多出来的电压就是超电势 η。它换来的是电流密度 j：η 越大，j 越大。理解超电势，就是理解为什么电解、充电、腐蚀都要额外消耗电压或时间。
二、三种极化来源
- 活化极化：反应物越过电子转移能垒所需的额外电压，是化学步骤本身固有的"门槛"。即使在理想传质下也存在。
- 浓差极化：电极表面反应物被消耗、产物堆积，形成浓度梯度，限制离子运输。搅拌、增大电极面积可减轻。
- 欧姆极化：电解液/电极间电阻造成的 I·R 电压降，是"电阻发热"的体现。
实际电极的 η 是三者叠加。大电流下浓差极化会愈发严重，这是充电倍率、电镀均匀性的头号限制因素。
三、塔菲尔方程与交换电流密度
当反应受活化极化主导、且超电势足够大时，电极动力学由巴特勒-沃尔默方程支配，其大过电位端退化为塔菲尔方程：η = a + b·lg j。塔菲尔斜率 b ≈ 2.303RT/(αnF)，α 是传递系数（依赖反应机制）。交换电流密度 j₀ 是电极在平衡态往返交换电子的"本征速度"——j₀ 大的电极（如 Pt 催化析氢）几乎不产超电势，好驱动；j₀ 小的电极（如普通金属析氢）则需要较大超电势。
我们写代码，用塔菲尔方程对比两种电极在不同超电势下的电流密度增长，直观感受 j₀ 的作用。
import math b = 0.120 # 塔菲尔斜率 V/decade (常见值) j0_pt = 1e-2 # Pt 催化析氢的交换电流密度(相对)<更大的 A/cm²> j0_fe = 1e-6 # 普通铁的交换电流密度(很小) def tafel_j_eta(j0, b, eta): # η = b·lg(j/j0) → j = j0·10^(η/b) return j0 * 10**(eta/b) print("超电势(V) Pt 电流密度 Fe 电流密度") for eta in [0.0, 0.1, 0.2, 0.4]: jp = tafel_j_eta(j0_pt, b, eta) jf = tafel_j_eta(j0_fe, b, eta) print(f"{eta:8.1f} {jp:14.3e} {jf:14.3e}")
同一超电势下，Pt 因为 j₀ 大，电流密度比 Fe 高出几十万倍——这直观解释了"贵的铂为什么值得"：它是极高效的电子转移催化剂。塔菲尔作图（η vs lg j）斜率测 b、外推得 j₀，是电极表征的经典手段。在真实产线上这套分析通常做成极化曲线扫描：从平衡电位开始逐步加压，记录每一电压对应的电流，再把 η 对 lg j 作图，一条曲线就能同时读出塔菲尔斜率与交换电流密度，是电镀、氢能电解槽与电池评测的标准数据来源。
四、真实案例：为什么"充电越快越难"
快充电池的发热、容量衰减，很多源于浓差与活化极化共同抬高了充电所需的端电压，超出热力学平衡值越多，发热越显著、副反应越多。电极设计者通过增大真实表面积（多孔电极、纳米结构）提高有效 j，同时用催化图层降低活化超电势。这块"电极动力学"的工程权衡，直接决定快充性能与寿命。

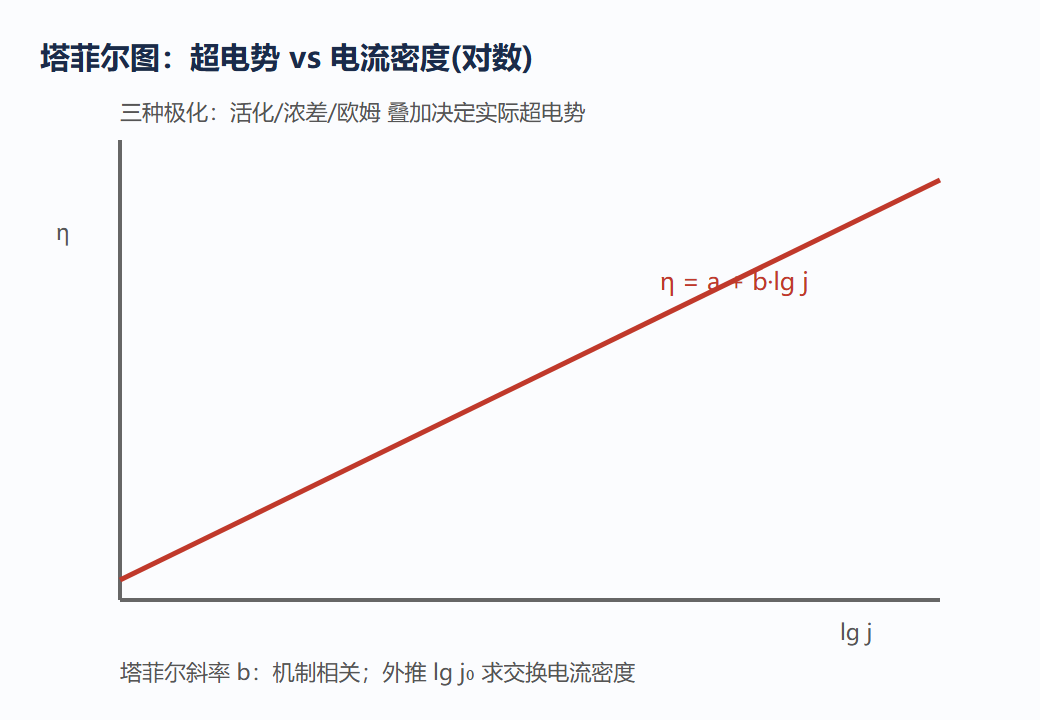

7.3 图：三种极化叠加与塔菲尔图
五、与其他章节的关联
电极反应本质是基元过程的活化垒，与第5.2 节催化剂降活化能思想同源；溶液传质与浓差极化连接到第7.1 节电解质溶液与第5.4 节扩散。塔菲尔方程在腐蚀防护（7.4 节）里用来判断极与缓蚀剂的作用机制。
本节要点回顾
- 超电势：偏离平衡所需额外的电压，换来电流，是引擎与电池效率的代价
- 三种极化：活化（固有门槛）、浓差（传质受限）、欧姆（电阻压降）叠加
- 塔菲尔方程：η=a+b·lg j，塔菲尔斜率 b≈2.303RT/(αnF) 由机制决定
- 交换电流密度：j₀ 大→电极易驱动，量化"电极本征快慢"
- 工程权衡：大电流/快充受浓差+活化极化限制，靠增大表面积+催化层缓解
