6.3 多谱图联合解析实战

6.3 多谱图联合解析实战

摘要：谱图解析的关键不是记住更多峰位，而是流程正确：分子式定不饱和度 → IR 圈官能团 → NMR 拼骨架 → 回头核对每个证据。本节用一个完整的未知物案例走完全流程，并给出考试与实际工作通用的排查清单。

案例：未知物 B 的推定

已知数据：分子式 C9H10O2；IR：约 1700 强峰、2720/2820 无峰、3000 附近有芳香 C–H、无宽 O–H；1H NMR：δ 7.3 附近多重峰 5H，δ 3.9 单峰 3H，δ 3.5 单峰 2H；13C：九条线，其中一条在约 173。

第一步：算不饱和度。公式：(2×9 + 2 − 10) / 2 = 5。五个不饱和度：苯环占 4（环 + 3 个双键），剩 1 个——很可能是一个羰基。

第二步：IR 定性。1700 强峰确认 C=O；没有 2720/2820 双峰排除醛；没有宽 O–H 排除羧酸 → 罚酮或酯。氧有 2 个，说明除羰基外还有一个氧——酯最合理。

第三步：NMR 拼装。δ 7.3 多重峰 5H = 单取代苯环；δ 3.9 单峰 3H = OCH3（甲酯的标准签名）；δ 3.5 单峰 2H = CH2，两边都不接氢（单峰），且邻氧/羰基位移中等。

第四步：拼候选并核对。苯环（C6H5）+ CH2 + C=O + OCH3 = C9H10O2，对账吻合。结构：苯乙酸甲酯 C6H5CH2COOCH3。核对细节：CH2 与羰基相连而不直接连氧，故 δ 3.5（低于 O–CH2 的 4.1，高于纯烷基）；甲氧基单峰（邻碳无氢）；苯氢 5H 呈多重峰——全部证据闭环。

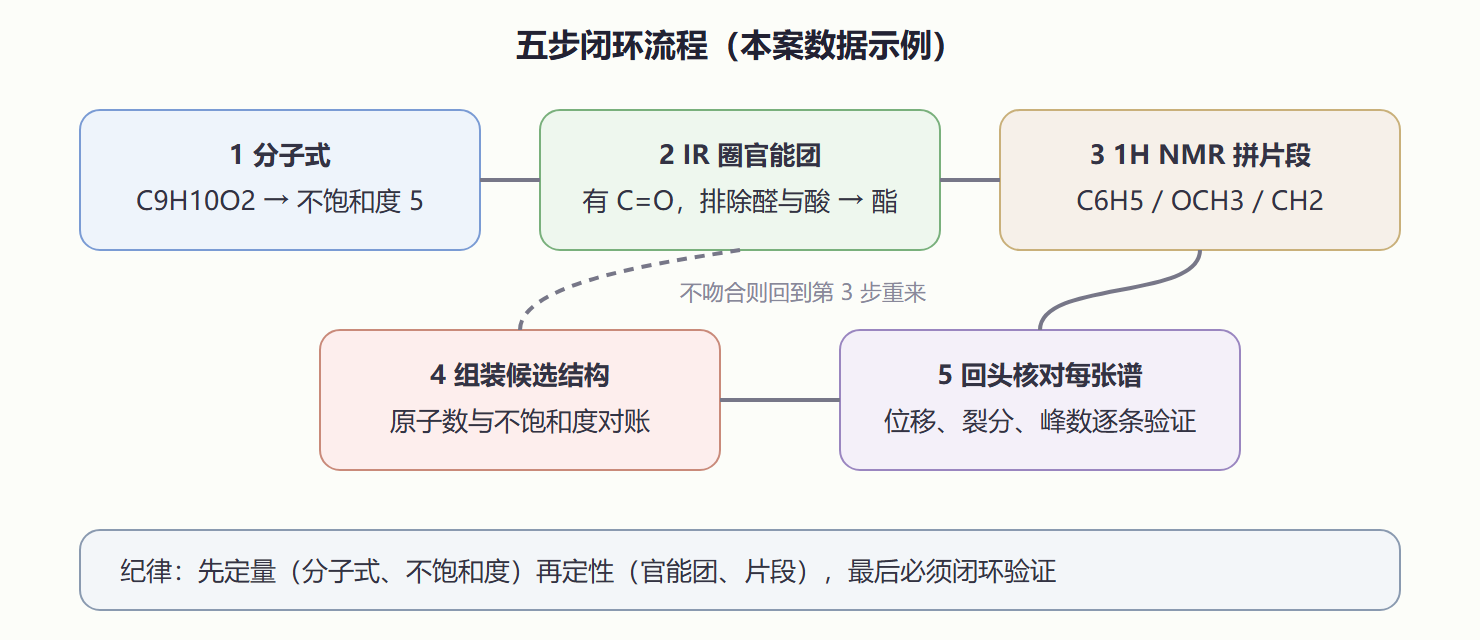

图 6-3 联合解析流程图

高频失误清单

1. 不算不饱和度就开拼：漏掉一个环或双键，候选结构南辕北辙
2. 积分没对账：积分比 3:2 可以是 3H:2H，也可以是 6H:4H，必须与分子式核对
3. 忽视峰形：宽钝峰往往是 OH/NH（可交换氢），不参与裂分却常干扰判断——重水交换一试便知
4. 对称性没利用：对二甲苯只有 2 组氢信号（苯氢 4H 单峰 + 甲基 6H 单峰），少出峰恰恰是证据
5. 不回头验证：拼出的结构必须解释每一条谱线，"大体像"不合格

顺带一提紫外（UV-Vis）：它主要报告共轭范围（共轭越长吸收越向长波移动，颜色因此产生），信息量不如前三谱，但判断"有没有大共轭体系"一步到位。胡萝卜素的橙黄、指示剂变色、花的颜色，都是共轭长度在可见光区的直接陈述。

本节要点回顾

• 流程即战斗力：分子式 → 不饱和度 → IR 排除/确认 → NMR 拼装 → 闭环验证
• 不饱和度公式：(2C + 2 + N − H − X) / 2，先扣苯环再数剩余
• 积分必须与分子式对账，交换氢用重水交换识别
• 对称性是信息不是噪声：少出的峰告诉你分子有对称面
• 每个候选结构都要解释全部谱线，闭环验证不可省

动手计算：一个分子式四步定结构的流程

未知物 MS 给 M⁺=150，同位素 M+2≈1%（排除 Cl/Br/S）。C、H、N 规则：偶数分子量且不含氮或含偶数氮。高分辨 150.0681 恰为 C₉H₁₀O₂（计算 150.0681）。不饱和度 U=(2×9+2−10)/2=5——一苯环(4)+一个羰基(1)。IR 1700 附近的峰+芳环 1600 双峰；¹H 谱 δ 2.1 单峰 3H、δ 5.0 单峰 2H、δ 7.3 芳氢 5H → 乙酰氧基甲苯方向；最终 HMBC 确认乙酸苄酯。这条四步流程（分子式→不饱和度→指纹→连接）可复制到任何常规解析。

# 不饱和度与精确质量两个速算器
def DoU(c, h, n=0, x=0):
    return (2*c + 2 - h - x + n) / 2
def mass(formula):   # 简化查表
    m = {"C":12.0, "H":1.00783, "O":15.9949, "N":14.0031}
    return sum(m[e]*n for e, n in formula.items())
print(f"C9H10O2: 不饱和度 {DoU(9,10):.0f}, 精确质量 {mass({'C':9,'H':10,'O':2}):.4f}")
# 5 与 150.0681 —— 两个数字已锁定大框架
​

数据档案：四谱信息分层表

# 用排除法演绎"乙酸苄酯 vs 对甲酚乙酸酯"
cands = {"乙酸苄酯": {"δ5.0 CH2": True, "芳氢5H单组": True, "甲基3H单峰": True},
         "对甲酚乙酸酯": {"δ5.0 CH2": False, "芳氢4H两组双峰": True, "甲基3H单峰": True}}
for name, checks in cands.items():
    print(name, "匹配度:", sum(checks.values()), "/", len(checks))
# 实测谱有 δ5.0 → 唯一答案。谱图解析=逐条证伪
​

延伸讨论：从解谱到结构报告的规范

工业与论文场景中，结构指认需要"证据矩阵"：每个结论标注谱学来源（分子式来自 HRMS、羰基来自 IR、连接关系来自 HMBC），并说明被排除的异构体及排除理由。常见失误有三：只看匹配峰不看缺峰（苯环氢数目对不上即应否决）、把溶剂/水峰当信号（DMSO 2.50、水 1.56）、忽略交换able 氢（OH/NH 随浓度移动）。建立"证据矩阵"的书写习惯，解析就从艺术变成了可审计的流程——第 7 章合成实验的终产物表征将直接套用本节模板。
给一个自测题：分子式 C₄H₈O₂，IR 在 1740 cm⁻¹ 有强峰，¹H 谱给出 δ1.2 三重峰 3H、δ2.3 四重峰 2H、δ4.1 四重峰 2H、另有一组 δ1.3 三重峰 3H。不饱和度为 1，1740 指向酯——两张乙基的"三重-四重对"说明一个是乙氧基、一个是乙酰基，答案是丙酸乙酯。若把 1740 换成 1715 且缺 δ4.1，则要考虑酮。这个练习可换成任意同分异构体家族反复做。
