3.1 使用 Builder API 构建图

3.1 使用 Builder API 构建图

第一行建图代码

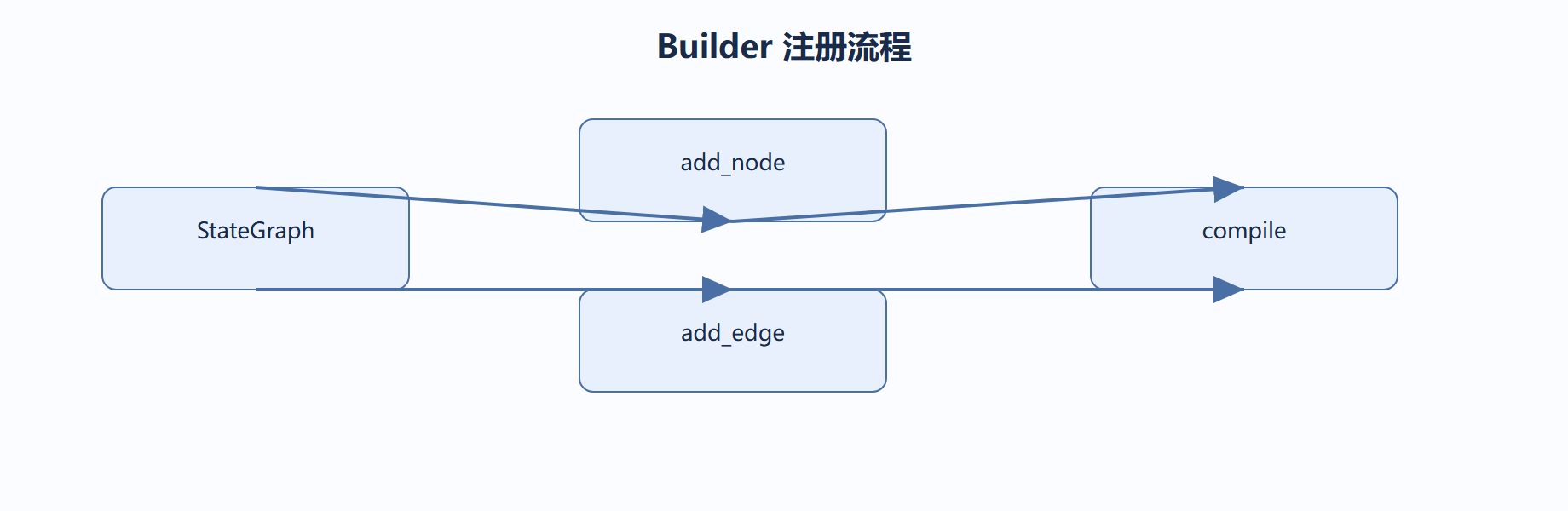

本节在全册位置：动手落地第二章概念。StateGraph 是构建入口，先传入状态类型，再 add_node 注册节点、add_edge 连边，最后 compile。所有「加」操作都发生在编译前。我们把这一步叫「画骨架」，骨架对了，后面填逻辑才顺。

Builder：声明式注册

StateGraph(S) 接收一个 TypedDict 或 Pydantic 模型作为状态 schema。add_node(name, fn) 注册；name 在条件边路由里被引用。add_edge 连固定边；add_conditional_edges 连条件边，第二个参数是路由函数，第三个可选映射把返回值对应到节点名。编译后才得到可 invoke 的图。类比游戏：Builder 像关卡编辑器，节点是方块，边是连线，compile 才生成可玩关卡。我们建议节点名用动词或角色名，别用 a/b/c，路由函数读起来才像人话。

from typing import TypedDict
from langgraph.graph import StateGraph, START, END

class S(TypedDict):
    x: int

def inc(s: S):
    return {"x": s["x"] + 1}

def twice(s: S):
    return {"x": s["x"] * 2}

b = StateGraph(S)
b.add_node("inc", inc)
b.add_node("twice", twice)
b.add_edge(START, "inc")
b.add_edge("inc", "twice")
b.add_edge("twice", END)
g = b.compile()
print(g.invoke({"x": 1}))   # {'x': 4}
​

#    3.1 使用 Builder API 构建图
b.add_conditional_edges("inc", lambda s: "twice" if s["x"] > 1 else END)
# 映射把路由返回值约束到已知节点，编译期就能发现拼错的名字
​

案例：流水线拼装

背景：数据清洗要「去重->标准化->校验」三步，纯线性，但步骤可能以后加分支。

操作：三个节点顺序 add_edge，编译后一次 invoke 跑完。

结果：三步共享状态 x，逐步变换，主干清晰。

解读：Builder 让流程可视化，新增步骤只加节点与边，不动已有逻辑。

变式：把校验改成条件边，校验失败回退到去重，得到自纠正流水线，图结构一处改动即可。

工程清单

• StateGraph 先吃状态类型，再 add_node/add_edge，最后 compile，构建与编译是两阶段。

• 节点名在条件边路由里被引用，命名要有意义，别用 a/b/c，路由函数读起来才像人话。

• 编译后才得到可 invoke 的图，所有加操作都发生在编译前，别在 compile 之后才加节点。

常见误区

在 compile 之后才 add_node，运行时直接报错；我们把编译当成「图的单元测试」，每次改完都 compile 一次，把错误左移到本地。

add_node 的三种注册写法

节点本质上是一个可调用对象，add_node 对「怎么传这个对象」不挑剔，三种写法都能用：

def named_fn(s):            # 写法一：具名函数，最好读、可复用、可测试
    return {"x": s["x"] + 1}

b.add_node("inc", named_fn)
b.add_node("double", lambda s: {"x": s["x"] * 2})   # 写法二：lambda，简短
b.add_node("obj", CallableNode())                    # 写法三：可调用对象
​

写法选择有两条经验：逻辑超过三行就别用 lambda，否则读代码时整个建图区会被表达式塞满；节点有内部状态或要复用配置时用可调用对象，把配置收在 init 里。注意节点名与函数对象是两回事：add_node 第一个参数是节点名，两个不同函数用同一个节点名注册时后注册的会静默覆盖前者，这也是「节点行为突然变了」的常见来源。

编译产物的常用方法

compile 返回的 CompiledGraph 是唯一的运行入口，先把它常用的方法和属性摸熟，后续章节全部基于它：

g = b.compile()

g.invoke(input)                 # 跑完返回最终状态
g.stream(input, stream_mode=...)  # 逐轮观察，调试与流式共用
g.get_graph().draw_mermaid()    # 导出结构图
g.get_state(config)             # 取最新检查点快照（需 checkpointer）
g.get_state_history(config)     # 遍历历史快照
g.update_state(config, values)  # 手动改状态，测试时常用
​

编译产物是可序列化、可持久化的对象吗？准确说是「可反复调用」的运行器：同一张图可以被不同 thread_id 并发 invoke，互不干扰。理解了这一点，就明白为什么编译一次、运行多次是标准姿势——不要在每次请求时重新编译图，把编译放在进程启动时。

建图脚手架与命名惯例

建图是高频动作，把它做成一个固定模板能减少低级错误。我们内部统一用下面的顺序写每一张图：

# 1. 状态定义：通道与归约器成对出现
# 2. 节点函数：每个函数独立定义，不内嵌
# 3. 构建：add_node 全部注册完，再连边
# 4. 编译：一次 compile，进程内复用
# 5. 调用：invoke/stream 带着 config 跑
​

命名惯例上，节点名用「动词或角色名」：retrieve、grade、revise、human_gate，条件边返回值与节点名一致（pass/retry 对应节点名）。避免 n1、n2 这类编号，也避免直接用中文（路由字符串匹配时容易因全角半角差异翻车）。路由函数命名加前缀 route_ 或 judge_，一眼就能看出它是条件边的判断逻辑。

Builder 上的常见结构模式

建图时反复出现的结构只有有限的几种，识别它们能让 Builder 用法更快定型：

每次新图先判断它属于哪种或哪几种的组合，再动手写 Builder，比边想边写更不容易漏边。改图时也一样：先定位结构，再改对应的边，不要把结构调整硬塞进节点内部 if——那等于放弃 Builder 的可视化红利。
