3.3 图的可视化与调试

3.3 图的可视化与调试

把图画出来看

本节在全册位置：图跑不通时，先看清结构。LangGraph 提供 get_graph().draw_mermaid() 导出结构图，也可 draw_mermaid_png 生成图片；Platform/LangGraph Studio 提供交互式调试。本地没有 GUI 时，先看 mermaid 文本。我们调试的第一原则：先结构后状态。

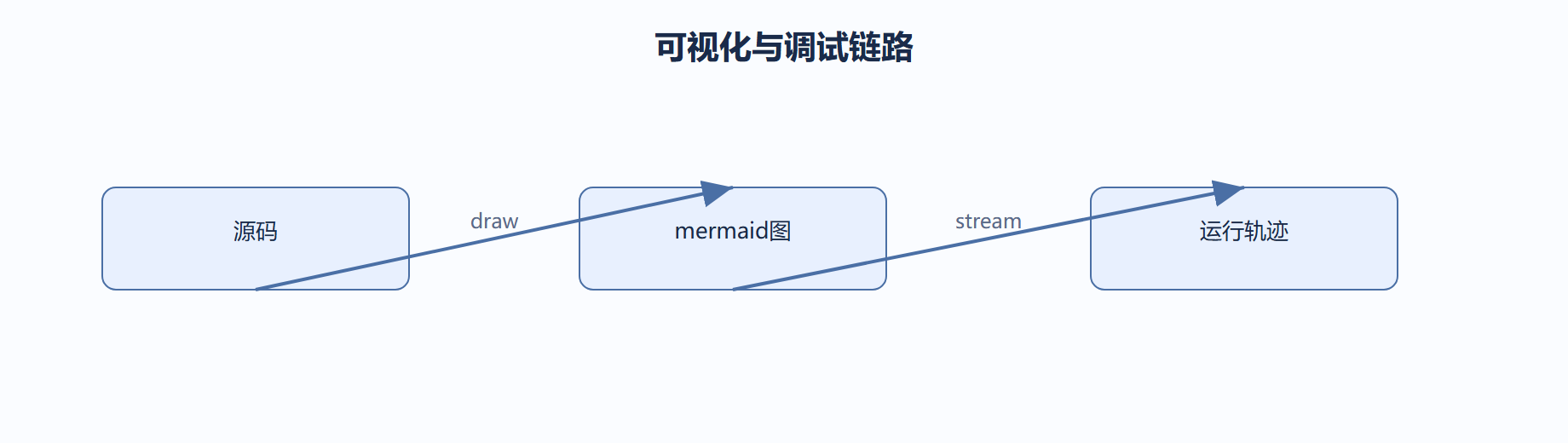

调试：从结构到轨迹

get_graph().draw_mermaid() 返回 mermaid 源码，能直接贴进支持渲染的地方看拓扑。运行时用 stream 逐节点观察状态变化；配合第四章检查点可回放某次运行的每一步。调试顺序建议：先看结构对不对，再看单次运行状态对不对，最后看循环是否收敛。类比建筑：结构图像施工图，轨迹像施工日志。结构对但状态错，是图调试最常见的一类，靠逐状态观察定位。

from typing import TypedDict
from langgraph.graph import StateGraph, START, END

class S(TypedDict):
    n: int

def a(s: S):
    return {"n": s["n"] + 1}

b = StateGraph(S)
b.add_node("a", a)
b.add_edge(START, "a")
b.add_edge("a", END)
g = b.compile()

#    3.3 图的可视化与调试
print(g.get_graph().draw_mermaid())

# 逐节点流式观察
for chunk in g.stream({"n": 0}):
    print("状态切片:", chunk)
​

# 看到片段就能判断归约器是否如预期工作
​

案例：定位不收敛的循环

背景：某图预期循环三次却一直跑，日志里只有不停的模型调用。

操作：用 stream 打印每轮状态，发现归约器把计数覆盖而非累加。

结果：改为 operator.add 后循环正常收敛，轮数受控。

解读：结构对但状态错，是图调试最常见的一类，靠逐状态观察定位，而不是盲改逻辑。

变式：接 Studio 后能点开每个节点看输入输出，省去手打 stream，调试长图尤其省力。

工程清单

• get_graph().draw_mermaid() 导出结构，stream 看逐节点状态，两步覆盖绝大多数调试场景。

• 调试顺序：先看结构对不对，再看单次运行状态，最后看循环是否收敛，别一上来就改逻辑。

• Platform/Studio 把轨迹可视化，本地没 GUI 时先看 mermaid 文本，结构对但状态错靠 stream 定位。

常见误区

结构对但状态错是最常见的一类，只画结构不 stream 就会漏掉归约器配错；逐状态观察比盲改逻辑高效得多，这也是图调试和链调试最大的不同。

stream 四种模式的输出对照

stream 的 stream_mode 参数决定每一轮吐什么，选错模式看错数据，是调试时的常见浪费。四种模式对比如下：

# updates 模式：看每个节点改了什么
for step, update in g.stream(input, stream_mode="updates"):
    print(step, update)
# {'node_a': {'x': 1}}  ← 节点名 + 该节点返回的增量
​

debug 模式输出的事件最全，包含节点执行前后、状态归约前后、条件边求值结果，适合排查「条件边为什么没走对」这类问题。平时用 values/updates 就够，遇到诡异行为再开 debug，不必每轮都开。

调试循环的三个落点

循环相关的 bug 分三层，按顺序排查效率最高：

1. 条件边求值：路由函数读的计数是否在累加，返回值是否命中映射键。
2. 状态归约：计数通道是不是被覆盖了，导致条件永远成立。
3. 节点副作用：节点内部是否有隐藏分支，绕过了条件边。

每一层都有对应的观察手段：条件边层打印路由函数返回值；归约层用 updates 看计数通道每轮的变化；副作用层在节点入口出口各打一行。三层查完，九成循环问题都有了答案，剩下的再去查检查点是否从旧快照恢复。

读懂 draw_mermaid 的输出

get_graph().draw_mermaid() 的文本输出里藏着结构信息，先学会抓几个关键点，再考虑渲染成图：

print(g.get_graph().draw_mermaid())
​

输出里 ___START__ 和 __END__ 分别是入口与出口；==> 是条件边，--> 是普通边；条件边的分支会以括号列出标签。看三件事：所有节点是否都在入口到出口的路径上；条件边标签覆盖了哪些分支；有没有意外多出来的边。文本先看结构，再渲染成图看观感，这两步配合能覆盖大多数结构类问题。

用 Studio 观察检查点内的每一步

LangGraph Studio 把「结构图 + 检查点 + 逐节点输入输出」合在一个界面里，调试长图的效率比纯命令行高一个量级。上手先做三件事：

1. 打开一张已配检查点的图，左侧看结构，点击任意节点看它的输入快照与输出增量。
2. 在中断点观察「挂起」状态，用界面直接 resume，验证人工确认链路。
3. 用界面里的输入框构造边界输入，对比不同分支的状态差异。

Studio 的局限也先说清：它适合交互式验证，不适合批量回归；批量场景还是要回到命令行写 pytest。两条路互补——开发期用 Studio 快速定位，上线前用测试固守住。

无 GUI 环境下的纯文本调试法

CI 或容器里没有 Studio，调试靠三种文本手段也能闭环。第一是 get_graph 的 mermaid 文本与 draw_ascii，draw_ascii 用字符画把结构打印在终端，几行代码就能看到图长什么样。第二是 stream 配合节点内 print，在关键节点打印状态摘要。第三是把检查点历史 dump 成 JSON 看每步变化。

# ASCII 结构图：终端直接可读
print(g.get_graph().draw_ascii())
# 节点内埋点：打印当前关键字段
def probe(s):
    print("probe:", s["step"], s["ok"])
    return {}
​

这三个手段都不依赖外部服务，能写进测试、能留在 CI 日志里，是团队协作时传递「当时图是什么状态」的最低成本方式。线上环境禁止 print 时，把 probe 的输出改成写日志通道，用流式把它导出来，逻辑完全一样。
