本节摘要：受力分析是给别人复核的手艺，不是给自己看的草稿。本节把受力图定成五要素规范——隔离体、坐标系、力矢量、记号编号、假设注记，再把从题目到计算书的建模流程拆成六道工序，用一根简支梁的完整计算书演示怎么交付一份陌生人能复核、机器能复算的成果。

图是给人看的，账是给人查的

全册的解剖训练到此要办交接手续：考试里画给自己看的草稿，工程里必须画给同组复核、监理查验、三年后改设计的陌生人看。两者的差距不在力学，在规范——每根力有没有编号、坐标系有没有声明、假设有没有写明、单位有没有统一，决定了这份"解剖记录"半年后还能不能被读懂。本节把第三章以来的画图习惯固化成五要素，再配上六道工序的建模流程，让每次受力分析都产出可以直接交接的计算书。

一、受力分析图五要素

一张合格的受力分析图，缺一样就会在复核时卡壳：其一，隔离体清晰——研究对象单独画出，约束全部切开，切开的每一处都有反力候着；其二，坐标系声明——箭头方向与原点位置标死，投影方程才有唯一读法；其三，力矢量完整——每根力有箭头、有符号、有编号，不许有无名之力；其四，记号统一——同一个量从头到尾一个字母，角度、长度、力各占各的记号；其五，假设注记——忽略什么、简化什么，写在图角，复核的人据此判断模型边界。

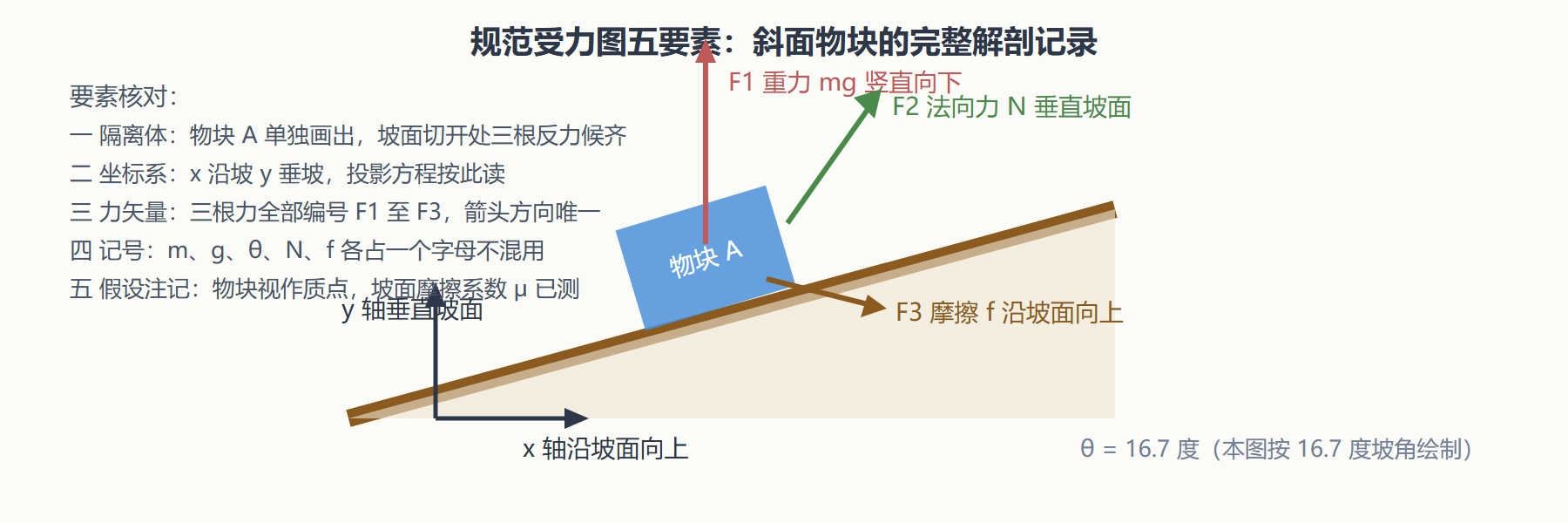

图8-2 规范受力图示例（斜面物块）

五要素里最容易被草稿省略的是第五条。假设不是免责声明，是模型的一部分：物块当质点还是当刚体、摩擦按静还是按动、绳按不可伸长还是按弹性——同一个装置，假设清单不同，答案可以差出一个量级。写进图角的假设，是作者与复核人之间的合同。

二、六道工序与简支梁计算书

建模流程拆成六道工序：读题圈对象、列假设清单、画规范受力图、立方程组、求解对账、写结论与有效数字。每道工序都有产出物，串起来就是一份计算书。示范病例：六米跨简支梁，距左端两米处压四千牛的设备、距左端五米处压六千牛的货箱，求两支座反力。

# 六道工序示范：简支梁支反力计算书（力单位 kN，长度单位 m）
# 工序一至三：对象=梁 AB；假设=梁自重忽略、A 为铰支 B 为滚轴；受力图=两反力加两载荷
L, P1, a1, P2, a2 = 6.0, 4.0, 2.0, 6.0, 5.0
# 工序四：方程组。对 A 取矩：R_B*L = P1*a1 + P2*a2；竖向：R_A + R_B = P1 + P2
RB = (P1 * a1 + P2 * a2) / L
RA = P1 + P2 - RB
print("R_A =", round(RA, 4), "kN")     # 3.6667
print("R_B =", round(RB, 4), "kN")     # 6.3333
# 工序五：对账。对 B 取矩应归零（另一本独立方程）
M_check = RA * L - P1 * (L - a1) - P2 * (L - a2)
print("对 B 取矩 =", round(M_check, 6), "kN·m")   # 0.0
# 工序六：结论带有效数字。R_A = 3.67 kN，R_B = 6.33 kN（保留三位有效数字）
# 敏感性自查：货箱位置右移半米，反力怎么动
RB2 = (P1 * a1 + P2 * (a2 + 0.5)) / L
print("货箱右移 0.5 m 后 R_B =", round(RB2, 4), "kN")   # 6.8333
​

对账一行是计算书的"签字栏"：对另一支座取矩归零，说明两本矩方程同时成立、抄数无误。敏感性自查则替读者预演"参数动了答案怎么跟"——货箱右移半米，B 座反力涨半千牛，线性关系一眼可断，复核的人因此知道哪些参数值得量准、哪些粗略即可。

⚠️ 常见坑：只给结果不给工序。跳过假设清单与受力图直接报数的计算书，复核人无从验证模型边界，只能推倒重算——交付的不是结论，是"可复核的完整过程"，这是本节与全册五步流程共同的职业道德。

三、从题目到代码：流程的全自动复算

规范计算书的最高验收标准是"换个人跑一遍，数字逐位相同"。六道工序里前五道是人工，第六道交给脚本：把方程组、参数、单位全部写进代码，结论由脚本生成而不是手抄。这样交付的成果自带复算能力——审阅人改一个参数重跑一遍，敏感性立刻现形。把简支梁计算书升级成全自动版本只需几十行。

# 全自动计算书：参数集中、结论自动生成、极端输入自检
import math
PARAMS = {"L": 6.0, "P1": 4.0, "a1": 2.0, "P2": 6.0, "a2": 5.0}   # kN, m
def report(P):
    L = P["L"]
    assert 0 < P["a1"] < L and 0 < P["a2"] < L, "载荷位置越界"
    RB = (P["P1"]*P["a1"] + P["P2"]*P["a2"]) / L
    RA = P["P1"] + P["P2"] - RB
    check = abs(RA*L - P["P1"]*(L-P["a1"]) - P["P2"]*(L-P["a2"]))
    assert check < 1e-9, "矩方程不闭合"
    print(f"结论：R_A = {RA:.2f} kN，R_B = {RB:.2f} kN（对账残差 {check:.1e}）")
    return RA, RB
report(PARAMS)
# 结论：R_A = 3.67 kN，R_B = 6.33 kN（对账残差 0.0e+00）
report({**PARAMS, "P2": 8.0, "a2": 4.0})      # 换工况重算，零改代码
# 结论：R_A = 5.33 kN，R_B = 6.67 kN（对账残差 0.0e+00）
​

参数字典、断言自检、自动结论三件套凑齐，计算书就从"文档"升级成"程序"。审阅人的复核动作也随之改变：不再逐行验算数字，而是审参数、审假设、审断言是否齐全——复核效率与可信度同时上升。

这套流程同样替未来的自己服务。半年后设计变更，设备从两米处挪到四米处，参数字典里改一个数重跑，几秒出新计算书；若是手抄版，翻旧稿、改数字、重对账，半天还未必对得齐。工程事故的教训里有一条很稳定：计算书出错，很少错在力学，多半错在版本——图纸改了、计算书没跟上。参数字典加断言之所以值得多花十分钟，就是让"改数"这个动作只发生在一处，掐断版本事故的繁殖链。审阅人读代码版计算书还有个额外好处：断言清单本身就是假设清单的机器可读版，假设与检查一一对应，没有可以藏私的角落。

要点复盘：

• 受力图五要素缺一不可：隔离体、坐标系、力矢量、记号、假设注记，少了哪样复核就卡在哪样；
• 假设是合同条款：写在图角的简化决定模型边界，答案的适用范围由它圈定；
• 六道工序各有产出：对象、假设、图、方程、对账、结论，串起来即计算书；
• 对账与敏感性是签字栏：合力矩归零证明抄数无误，参数扰动预演替读者标出量准的重点。

计算书交付前还差最后一道质检。下一节用量纲闭合、极限行为与守恒巡检，替你的答案把"像话吗"变成可勾选的清单。
