3.3 隔声、质量定律与消声器
3.3 隔声、质量定律与消声器
隔声用围护结构反射声能，评价指标为隔声量 R；单层墙遵循质量定律（面密度翻倍或频率翻倍，R 增约 6 分贝）；双层墙以"声桥隔离"突破质量定律但有共振下限；消声器是管路中的隔声/吸声装置，阻性消高频、抗性消低频。
高架旁住宅的夜间低频是本节主战场。结构传来的 40 至 80 赫兹嗡鸣穿墙而入，"贴吸音棉"完全无效——吸声改善室内混响，隔声拦截跨室传播，两码事。这一节讲清隔声的物理与工程，以及通风管路专用的消声手段。
质量定律：重墙的数学
声波撞上匀质单层墙，墙像整体活塞被推动并向另一侧再辐射。面密度越大、频率越高，墙越推不动，透射越少。正入射隔声量 R0 = 20lg(f·m) − 47（m 为面密度千克每平方米）。无规入射再减约 5 分贝。两条推论直接可用：面密度翻倍加 6 分贝；频率翻倍也加 6 分贝——隔声报告的曲线整体随频率爬升、每倍频程约 6 分贝斜率，就是质量定律的肖像。
import numpy as np m_list = np.array([12.0, 25.0, 100.0, 200.0, 400.0]) # 石膏板/双层板/砖墙/砌块/混凝土 walls = ["纸面石膏板", "双层石膏板", "240 砖墙", "加气块 200", "钢筋混凝土 160"] for name, m in zip(walls, m_list): r100 = 20*np.log10(100*m) - 42 r1k = 20*np.log10(1000*m) - 42 print(f"{name:>10}（{m:5.0f} kg/m2）: 100 Hz ≈ {r100:4.0f} dB, 1 kHz ≈ {r1k:4.0f} dB") # 纸面石膏板（ 12 kg/m2）: 100 Hz ≈ -2 dB, 1 kHz ≈ 28 dB（负值说明质量定律在低频失效， # 实际由刚度和吻合效应接管，取实测为准） # 240 砖墙（ 100 kg/m2）: 100 Hz ≈ 18 dB, 1 kHz ≈ 48 dB # 钢筋混凝土（ 400 kg/m2）: 100 Hz ≈ 36 dB, 1 kHz ≈ 66 dB # 低频隔声全线告急：240 砖墙在 100 Hz 只有约 18 dB， # 而高架结构声的主能量恰在 50-200 Hz —— 这就是"达标却难熬"的建筑学根源。
质量定律之外还有两个"叛变区"：低频的刚度控制区与中高频的吻合效应区——当墙中弯曲波波长与入射声波波长在墙上投影匹配时，隔声量显著塌陷，石膏板的吻合谷常落在 2.5 至 4 千赫兹。实测隔声曲线因此呈"低频差、中频爬、高频谷、谷后再爬"的四段式。
双层墙：以轻胜重与它的陷阱
双层石膏板加空气层，隔声可超过等面密度的单层实墙——空腔把两层板的振动解耦，声能要经过"板-空气弹簧-板"两次转换。但有两个陷阱：其一，空腔构成弹簧-质量系统，在共振频率 f_r 附近隔声低于单层墙，低频设计必须把 f_r 压到关心频带以下（加大腔深）；其二，任何刚性连接（龙骨、线管、膨胀螺栓）都是声桥，一层声桥能让 10 分贝的改善只剩 3 分贝。浮筑地面、弹性吊钩、错缝龙骨，全是为掐断声桥而生。
import numpy as np def double_wall_fres(m1, m2, d, rho0=1.2, c=343.0): """双层墙质量-空气-质量共振频率（Hz）""" m_eq = m1*m2/(m1+m2) # 等效面密度 return c/(2*np.pi)*np.sqrt(rho0/(m_eq*d)) m1, m2 = 12.0, 12.0 # 两侧各一层 12 mm 石膏板 for d in (0.05, 0.10, 0.20): print(f"腔深 {int(d*100):>2} cm -> 共振 {double_wall_fres(m1, m2, d):5.0f} Hz") # 腔深 5 cm -> 共振 91 Hz # 腔深 10 cm -> 共振 64 Hz # 腔深 20 cm -> 共振 45 Hz # 关心 63 Hz 以上噪声时，腔深应 ≥10 cm；要压住 50 Hz，需 20 cm 或加填棉阻尼。
消声器：管路里的声学滤波器
通风系统把机房噪声顺风道送进每个房间，消声器是管路上的关卡。阻性消声器（直管内衬吸声棉、片式结构）是宽频高手，高频尤其出色，上限受气流再生噪声制约；抗性消声器（扩张室、共振腔）像声学滤波器，靠截面突变反射声能，低频强、频带窄、怕气流损失；工程上常用阻抗复合覆盖全频带。选型三看：插入损失（分贝，按频带）、气流压力损失（帕，风机能耗代价）、再生噪声（高速气流吹过结构自己发声）。医院手术室外把消声器做到"静音但风机不憋死"，就是在插入损失与压力损失之间走钢丝。
⚠️ 常见坑：住宅隔声改造中最贵的错误是"石膏板直接贴在原墙上"——空腔被吃掉，质量加了隔声没加多少；正确做法是独立龙骨加弹性连接，保住腔深与解耦。

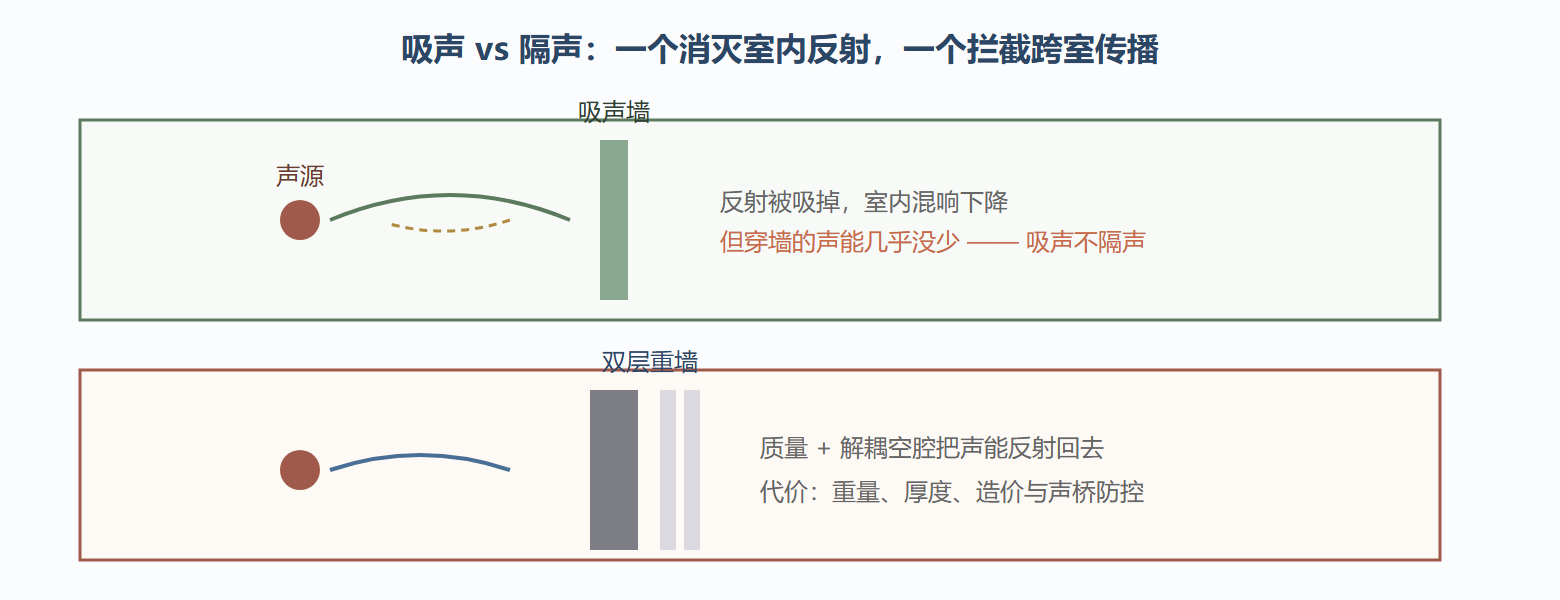

图：隔声与吸声——两条不同的防线
本节要点回顾
- 质量定律：面密度或频率翻倍，隔声量各加约 6 分贝；低频隔声永远是最弱环
- 实际曲线四段式：刚度区、质量控制区、吻合谷、谷后爬升；石膏板吻合谷在 2.5–4 千赫兹
- 双层墙以轻胜重，但腔体共振频率以下反而更差，声桥能把 10 分贝改善吃剩 3 分贝
- 消声器三看：插入损失、压力损失、再生噪声；阻性宽高频、抗性强低频、复合全覆盖
- 吸声与隔声机理不同：房间"嗡"先查隔声，房间"混"才轮到吸声
下一节把单项技术组装成系统方法：噪声控制的完整工程流程。
常见问题
隔声量和吸声系数是一回事吗？ 完全不同。隔声量衡量"挡住多少"（透射声能与入射声能之比的对数），吸声系数衡量"吃掉多少"（不反射的比例）。吸声好的材料（开孔棉）往往隔声差——声波直接穿过去了。
为什么低频隔声总是难？ 质量定律每倍频程 6 分贝的斜率意味着低频天生少十几分贝；加之结构共振与吻合效应都在低中频落坑。低频治理的性价比排序通常是：先隔振断固体声，再谈加重墙。
消声器会不会影响风量？ 会，这正是选型三看里"压力损失"的含义。片式消声器每米片距损失几十帕，风机被迫升档反增噪声——消声与能耗的平衡是暖通声学的日常。
