2.3 2.3 图与网络的谱分析

2.3 图与网络的谱分析

本节摘要：矩阵不止能装表格，还能装网络。把关系图写成邻接矩阵与拉普拉斯矩阵后，线性代数的全套工具立刻可用：第二小特征向量（Fiedler 向量）给出图的"最自然二分"，特征值谱揭示社区结构与连通性。本节从一张部门协作网络工单出发，实现谱二分并解释为什么它有效。

动手前的能力清单

阅读完本节，你应当能够：

1. 在邻接矩阵、度矩阵、拉普拉斯矩阵之间自由换算；
2. 说出拉普拉斯矩阵最小特征值恒为零的原因与连通性的谱判据；
3. 用 Fiedler 向量对网络做谱二分，并判断切分质量。

工单：谁和谁真的在一起着工

一张三十来人的跨部门项目协作网络，节点是人，边是过去三个月的直接协作记录。管理者的疑问很实际：这批人表面上分属三个组，实际协作是不是也按组来的？有没有"桥接者"被切在两个圈子之间？这类问题不涉及任何微积分，纯粹是结构问题——而结构问题的标准代数化身就是矩阵。

三种矩阵各司其职：邻接矩阵 A 的第 i 行 j 列为 1 表示 i 与 j 有边；度矩阵 D 是对角阵，对角元是每个节点的连接数；拉普拉斯矩阵 L 等于 D 减 A。拉普拉斯看似抽象，其实有一个极好的性质：对任意向量 x，x 转置乘 L 乘 x 等于所有边两端的 x 值之差的平方和的一半。换句话说，L 是"差异的度量者"——想让这个二次型小，就得让每条边两端的取值尽量接近。

谱二分：让差异度量替我们切图

把每个节点配一个实数标签 y，要求"边两端的 y 尽量相同"，同时 y 不能是常数（否则全零，没有信息）。数学表述为：最小化 y 转置 L 乘 y，约束 y 转置 y 等于一且 y 与全一向量正交。这个约束优化问题的解恰好是 L 的第二小特征向量——Fiedler 向量。按它的正负号把节点分成两堆，就是谱二分：被切过的边两端差异被显式计量，切分位置自动落在"最松的接缝"上。

import numpy as np

def laplacian(edges, n):
    """从边表构造拉普拉斯矩阵"""
    A = np.zeros((n, n))
    for i, j in edges:
        A[i, j] = A[j, i] = 1.0
    return np.diag(A.sum(axis=1)) - A, A

# 两个稠密簇 + 一条弱连接的协作网络
rng = np.random.default_rng(9)
n = 24
c1, c2 = list(range(12)), list(range(12, 24))

def dense(group, p=0.7):
    out = []
    for a in range(len(group)):
        for b in range(a + 1, len(group)):
            if rng.random() < p:
                out.append((group[a], group[b]))
    return out

edges = dense(c1) + dense(c2, p=0.6) + [(3, 15), (7, 20)]   # 两条跨簇弱边
L, A = laplacian(edges, n)

eigvals, eigvecs = np.linalg.eigh(L)       # 对称矩阵专用特征分解
fiedler = eigvecs[:, 1]                    # 第二小特征向量

part_a = [i for i in range(n) if fiedler[i] < 0]
part_b = [i for i in range(n) if fiedler[i] >= 0]
cross = sum(1 for i, j in edges
            if (i in part_a) != (j in part_b))
print("前四个特征值:", np.round(eigvals[:4], 3))
print(f"谱二分结果: 一侧 {len(part_a)} 人 / 另一侧 {len(part_b)} 人")
print(f"被切断的协作边数: {cross} / 总边数 {len(edges)}")
​

典型输出：前两个特征值接近零（两个簇意味着近似两个连通分量），二分把两个工作圈干净切开，被切断的只有那两条弱边。特征值里藏着连通性：严格连通的图最小特征值为零且仅一个零；近似解耦的集团会表现出"多个接近零的特征值"。数一数接近零的特征值个数，就能估出网络里有几个实质上的圈子——这比任何画图工具都客观。

进一步，把每个节点按 Fiedler 向量取值排序后观察其分布：如果是双峰形状，说明网络天然二分；如果是一条平滑曲线，说明结构是渐进过渡的，强行二分会割伤大量边。

import numpy as np
# 接上例：评估切分质量的两个指标
def cut_quality(fiedler, edges):
    sign = np.sign(fiedler)
    cut = sum(1 for i, j in edges if sign[i] != sign[j])
    within = len(edges) - cut
    balance = abs(sum(sign > 0) - sum(sign < 0)) / len(sign)
    return cut, within, balance

cut, within, balance = cut_quality(fiedler, edges)
print(f"切断 {cut} 条, 保留 {within} 条, 两侧规模失衡度 {balance:.2f}")
print("Fiedler 取值分布（分位数）:",
      np.round(np.quantile(fiedler, [0, .25, .5, .75, 1]), 3))
​

失衡度接近零说明两侧规模相当；分位数表则替代直方图快速判断双峰性。真实组织网络往往一大一小，谱二分照切不误，但报告里要把失衡度写出来——"把三人小组从三十人大群中切出去"和"对半劈"是完全不同的组织学结论。

⚠️ 常见坑：把邻接矩阵而不是拉普拉斯矩阵拿去做特征分解。邻接谱也能提供信息（比如正则树的谱半径），但"切图看第二小特征向量"这条定理是拉普拉斯专属，矩阵拿错了结论就全错了。

💡 关键直觉：Fiedler 向量是给每个节点发的"温度计读数"。同温区的人协作密，温度差大的两端切开会疼（边被切断）。谱二分本质上是找温度梯度最大、切断代价最小的位置下刀。

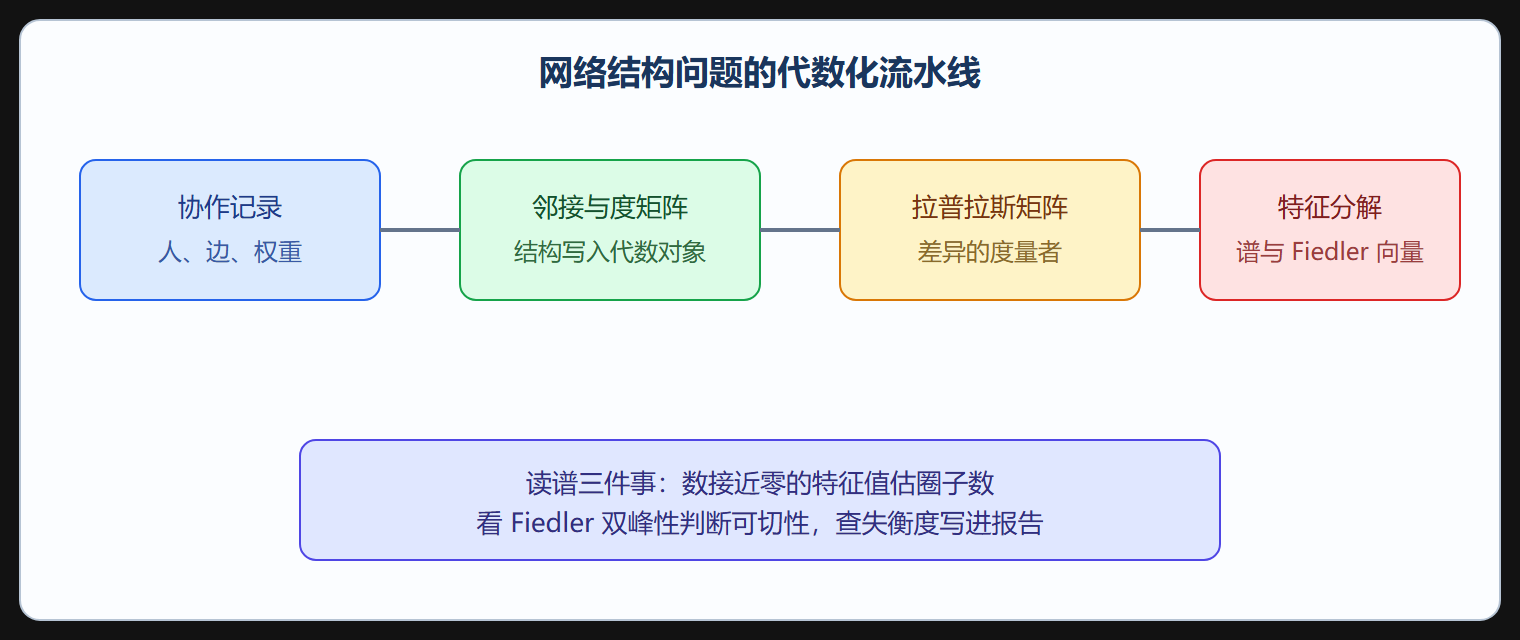

从表格矩阵到网络矩阵

本节要点回顾

• 拉普拉斯二次型度量"边两端取值差异"，是谱图理论的物理直觉入口；
• Fiedler 向量是约束最小化的解析解，按其符号切图即谱二分；
• 接近零的特征值个数估计实质圈子数，连通性有谱判据；
• 切矩阵别拿错：二分定理属于拉普拉斯，不属于邻接矩阵；
• 失衡度与双峰性必须随结论一起交付，谱方法给切法，组织含义要人解读。
