5.3 5.3 大规模稀疏线性求解

5.3 大规模稀疏线性求解

本节摘要：现代仿真工单的真正瓶颈几乎总在"解一个巨大的线性方程组"。当维度上到十万阶，稠密存储与直接分解全面告吹，出路是利用稀疏性：稀疏存储格式省内存，迭代法只做矩阵向量乘。本节实现雅可比与共轭梯度迭代，演示预条件的威力，并给出直接法与迭代法的选型判据。

学习产出

阅读完本节，你应当能够：

1. 说出稠密方案在大规模问题上的三重障碍；
2. 手写雅可比迭代与共轭梯度，解释后者的有限步终止性质；
3. 判断什么时候需要预条件，以及怎么构造简单的预条件子。

工单：十万节点的热传导网络

芯片散热的电阻热网络模型：每个节点一个温度未知量，边是热阻。十万节点的网络意味着十万阶线性方程组。稠密方案的账单：存储要十万的平方乘八字节，约八十 TB；直接分解的浮点量级是十亿的平方——现有硬件免谈。但这个矩阵每行平均只有三五个非零元（每个节点只连着邻居），稀疏度超过百分之九十九点九。稀疏性就是生路：只存非零元，只算非零元。

三重障碍（内存、分解时间、分解引入的填充）在稀疏直接法里依然部分存在——分解过程会产生新的非零元（填充），需要巧妙排序压低填充。而迭代法干脆不解构矩阵：反复做矩阵向量乘（稀疏阵乘向量只与非零元个数成正比），让解序列自己收敛。

import numpy as np
from scipy.sparse import diags, eye
from scipy.sparse.linalg import spsolve, cg

n = 50_000
# 一维热传导的典型三对角系统（保真演示，规模可在笔记本上跑）
main = 2.0 * np.ones(n)
off = -1.0 * np.ones(n - 1)
A = diags([off, main, off], [-1, 0, 1], format='csr')
b = np.ones(n)

import time
t0 = time.perf_counter()
x_direct = spsolve(A.tocsc(), b)          # 稀疏直接法
t_dir = time.perf_counter() - t0

t0 = time.perf_counter()
x_cg, info = cg(A, b, rtol=1e-8)          # 共轭梯度
t_cg = time.perf_counter() - t0

print(f"直接法 {t_dir*1000:.1f} ms, 共轭梯度 {t_cg*1000:.1f} ms")
print(f"两解最大差异 {np.max(np.abs(x_direct - x_cg)):.2e}")
​

五万阶三对角问题上两者都在毫秒级——三对角是直接法的友好场景。真正的分水岭出现在二维三维网格：那里直接法的填充爆炸，迭代法的优势才拉开。

两种迭代：雅可比的朴素与共轭梯度的精妙

雅可比迭代把方程组按行拆开，每个未知量用自己的旧值更新自己：第 i 个分量的新值等于右端项减去其他变量贡献后再除以对角元。实现不到十行，但收敛有条件（对角占优或类似性质），收敛速度常常慢得让人失去耐心。

共轭梯度（CG）是针对对称正定矩阵的精妙设计：它维护一组互相"共轭"的搜索方向，每步在这些方向上做全局最优的步长选择，理论上有有限步终止——最多 n 步（精确算术下）得到精确解。实践价值不在于有限步终止，而在于误差随步数下降的速度与条件数挂钩：条件数越小收敛越快，好的预条件能把迭代数砍一个数量级。

import numpy as np

def jacobi(A_dense, b, x0=None, tol=1e-8, max_iter=5000):
    """手写雅可比迭代：按行独立更新"""
    A = np.asarray(A_dense, float)
    d = np.diag(A)
    R = A - np.diag(d)
    x = np.zeros_like(b) if x0 is None else x0.copy()
    for k in range(max_iter):
        x_new = (b - R @ x) / d
        if np.max(np.abs(x_new - x)) < tol:
            return x_new, k
        x = x_new
    return x, max_iter

def conjugate_gradient(A, b, tol=1e-10, max_iter=None):
    """手写共轭梯度（对称正定矩阵专用）"""
    n = len(b)
    x = np.zeros(n)
    r = b - A @ x
    p = r.copy()
    rs_old = r @ r
    for k in range(max_iter or 10*n):
        Ap = A @ p
        alpha = rs_old / (p @ Ap)
        x += alpha * p
        r -= alpha * Ap
        if np.sqrt(r @ r) < tol:
            return x, k + 1
        rs_new = r @ r
        p = r + (rs_new / rs_old) * p
        rs_old = rs_new
    return x, max_iter or 10*n

# 测试：带强对角的对称正定系统
rng = np.random.default_rng(2)
n = 300
M = rng.standard_normal((n, n))
A = M @ M.T + 4 * np.eye(n)               # 对称正定
b = rng.standard_normal(n)

x_ref = np.linalg.solve(A, b)
x_j, it_j = jacobi(A, b)
x_c, it_c = conjugate_gradient(A, b)
print(f"雅可比: {it_j} 步, 误差 {np.max(np.abs(x_j - x_ref)):.2e}")
print(f"共轭梯度: {it_c} 步, 误差 {np.max(np.abs(x_c - x_ref)):.2e}")
​

同一系统上 CG 通常几十步收工，雅可比要么慢几个数量级、要么（不满足收敛条件时）干脆不收敛。CG 的每步成本与雅可比相当（一次矩阵向量乘加几次点积），快在步数。

预条件的思路：把原系统改写成"预条件子乘 A"的形式，等价但条件数更小。理想预条件子要"像 A 但好解"。工程常用的有对角预条件（把 A 的对角拎出来，一行代码）、不完全分解（做 LU 但丢弃填充）、多重网格（网格粗细层级间转移误差）。对角预条件虽土，对对角量级悬殊的系统立竿见影：

import numpy as np
from scipy.sparse.linalg import cg
from scipy.sparse import diags

rng = np.random.default_rng(3)
n = 2000
scale = np.logspace(0, 4, n)              # 量级悬殊的对角
M = diags([rng.standard_normal(n-1), scale, rng.standard_normal(n-1)],
          [-1, 0, 1], format='csr')
A = (M @ M.T).tocsr()
b = np.ones(n)

x1, _ = cg(A, b, rtol=1e-8)                        # 无预条件
from scipy.sparse.linalg import LinearOperator
diag_inv = 1.0 / A.diagonal()
pre = LinearOperator((n, n), matvec=lambda v: diag_inv * v)
x2, _ = cg(A, b, M=pre, rtol=1e-8)                 # 对角预条件
print("预条件前后解一致:", np.allclose(x1, x2, atol=1e-5))
​

对角量级跨四个数量级时，加一行对角预条件常把迭代数砍掉大半。迭代不收敛时的第一反应应该是"上预条件"，而不是"加迭代上限"。

⚠️ 常见坑：把对称正定求解器用到非对称或不定矩阵上。共轭梯度对矩阵性质有硬要求，用在错误对象上不是收敛慢，是可能安静地给出错误结果。非对称系统用广义极小残差法（GMRES）一类，先把矩阵性质验明再选求解器。

💡 关键直觉：迭代法的本质是"用矩阵向量乘这个便宜动作反复试探"。稀疏矩阵乘向量只与非零元个数同阶——所以一切迭代法的单步成本都很低，胜负全在收敛速度，而收敛速度由条件数（经过预条件修饰后）决定。

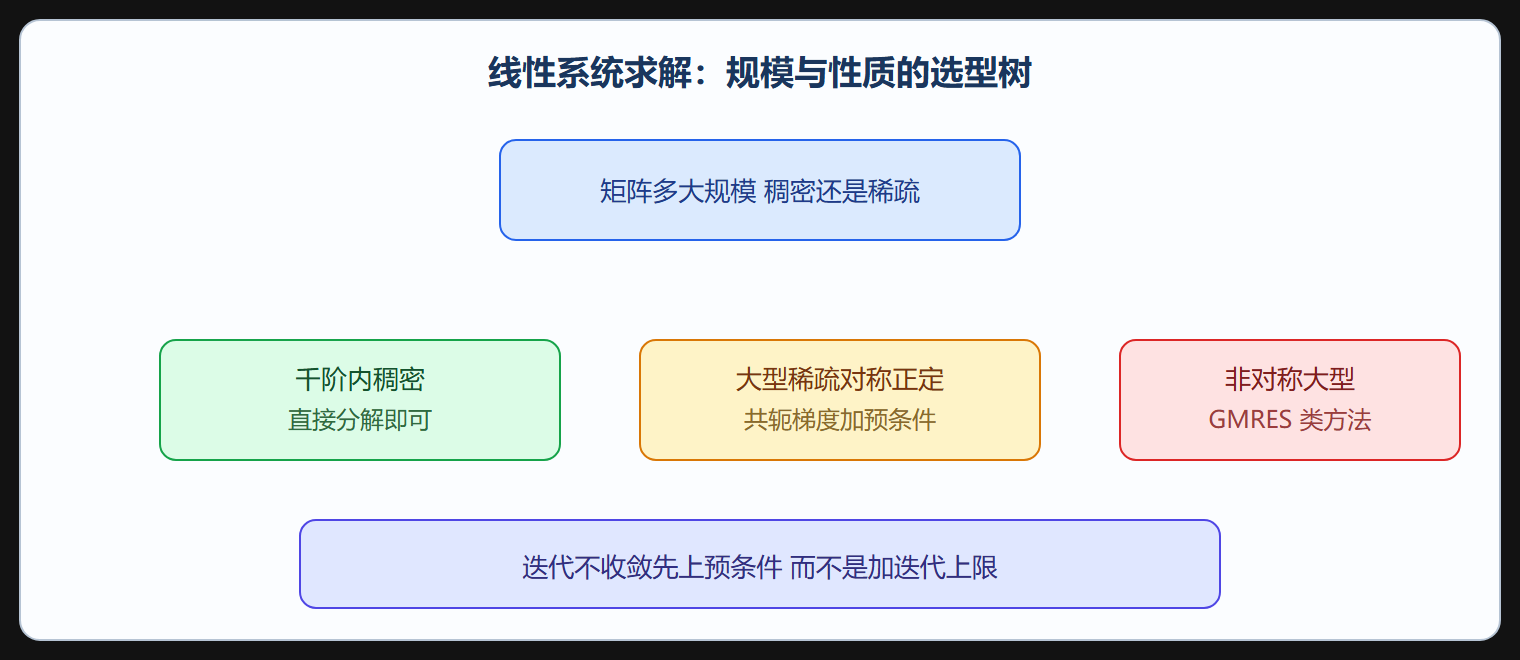

大规模求解选型

本节要点回顾

• 稀疏度即生路：只存非零元、只算非零元，十万阶从免谈变常规；
• 迭代法单步便宜（稀疏阵乘向量），胜负全在收敛步数；
• 共轭梯度吃对称正定性质换全局最优步长，条件数决定收敛速度；
• 预条件是收敛慢的标准解，对角版一行代码、不完全分解与多重网格逐级加码；
• 验明矩阵性质再选求解器，把 CG 用错对象会安静地出错。
