3.3 卡诺循环与效率上限

3.3 卡诺循环与效率上限

本节摘要：卡诺循环由两个可逆等温和两个可逆绝热组成，热机效率等于 1 减去冷源温度与热源温度之比，与工质无关。任何工作于同样两温度之间的热机，不可逆者效率更低，可逆者效率相同。朗肯循环用泵、锅炉、汽轮机、冷凝器去逼近它：锅炉与冷凝器的有限温差、汽轮机内部摩擦、泵功，都是公开让掉的可逆性。上限不是嘲讽，是设计时必须面对的尺子。

读前必看

阅读完本节，你应当能够：

1. 画出卡诺循环四步，并说明每一步交换的是热还是功
2. 从两温度写出热机效率与制冷机制冷系数的卡诺极限
3. 指出朗肯循环相对卡诺让掉的主要不可逆环节
4. 解释为何提高热源温度、降低冷源温度是提高上限的正道，以及材料与环境如何挡住这条正道

一、理想之镜：四步，两温度

卡诺循环作为热机：等温吸热、绝热膨胀、等温放热、绝热压缩。工质回到原点。等温两步与热源、冷源接触，绝热两步在温度之间搭桥。效率等于净功除以吸热，对可逆循环又等于 1 减 Tc/Th。原文称之为理想之镜：制冷机是同一面镜子反过来，制冷系数等于冷源温度除以温度差。热泵制热系数等于热源温度除以温度差。三台机器，同一对温度，三套限额。

为何与工质无关？若两台可逆热机效率不同，可以把效率高的拖动效率低的当制冷机用，拼接出第二类永动机。因此所有可逆机效率相同，只可能依赖温度。这个论证不需要知道蒸汽或空气的热容。卡诺在热质年代已经摸到它；克劳修斯用熵把它写干净。

不可逆热机效率更低，因为同样的两温度之间，熵产把一部分潜在的功变成了废热。有限温差传热是最常见的熵产：锅炉壁比工质热得多，传热快，但可用能消失。追求“传热快”和追求“接近可逆”互相打架。工程永远在这两极之间选一个付得起的温差。

二、朗肯：蒸汽动力对卡诺的工程妥协

卡诺循环要求等温吸热，对蒸汽意味着在饱和区里沸腾，温度被压强钉死，热源若是远高于饱和温度的火焰，温差巨大。朗肯循环的做法是：泵把液态水加压，锅炉里先预热再汽化再过热，汽轮机膨胀做功，冷凝器在低温等温放热。过热提高了平均吸热温度，向卡诺上限靠近一步；再热把膨胀分成两段，减少汽轮机末级湿度。原文把朗肯称为从理想到现实的工程妥协。

超临界机组让水越过临界点，不再有明显汽液分界，吸热曲线更接近平滑升温，平均吸热温度再提高。代价是材料、压力、给水品质。燃气轮机走布雷顿循环，等压加热，上限仍被涡轮进口温度和压气机耗功卡住。内燃机的奥托、狄塞尔是封闭系统理想化，真实发动机还有节流、爆震、散热。制冷循环常用蒸气压缩：压缩机、冷凝器、节流阀、蒸发器。节流阀是故意的不可逆，用设备简单换效率。膨胀机可以回收一点功，成本往往不值。

⚠️ 常见坑：用摄氏温度算 1 减 Tc/Th。必须用开尔文。冷源 30 度、热源 600 度，不是 1 减 30/600。
💡 关键直觉：提高效率有两条完全不同的路。一条是逼近给定两温度下的卡诺值，减少内部熵产；另一条是改两温度本身，例如提高蒸汽参数或找到更冷的冷源。混为一谈会把“再热”和“加温”当成同一类改造。

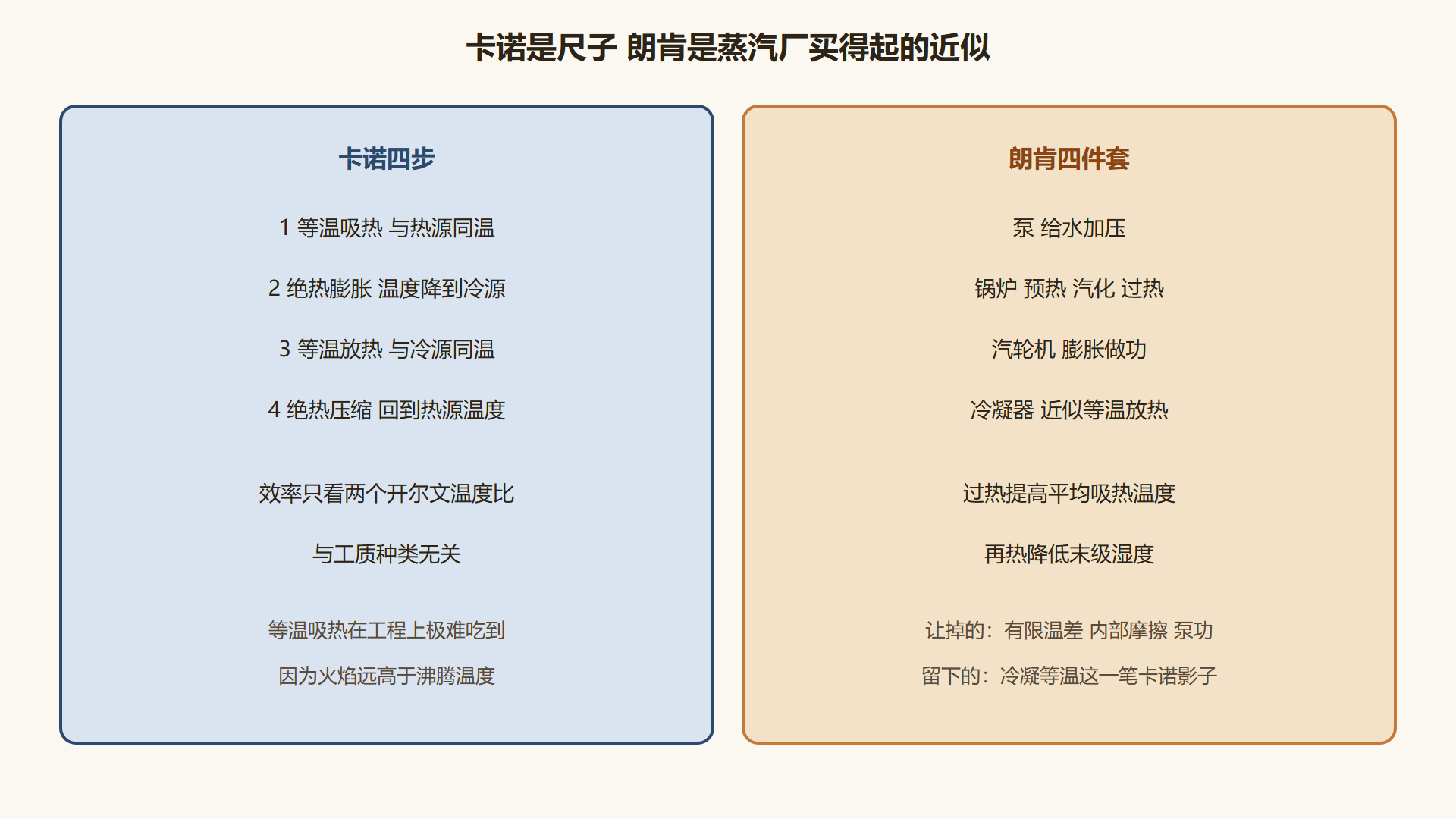

图 卡诺四步与朗肯的工程妥协

三、上限之外：新工质与别把卡诺当嘲讽

原文写到超临界二氧化碳布雷顿、热光伏、化学链燃烧，都是在改温度或改不可逆分布，不是在挑战 1 减 Tc/Th。冷源受环境限制：河水、空气、冷却塔湿球温度。热源受材料限制：叶片耐温、锅炉管蠕变。把上限再提高一度，往往是冶金问题，不是再写一条热力学定律。

制冷机的卡诺制冷系数在室温附近对冰箱已经不小，真实机器差得远，因为节流和有限温差。热泵制热在室外很冷时上限变差，这是温度比变差，不是厂商欺骗。理解上限，能避免把气候条件造成的限额当成设备故障。

效率两层

  第一层 给定 Th 与 Tc  卡诺值是天花板
  第二层 真实循环的相对卡诺效率  衡量内部不可逆

  只报热效率不报相对卡诺  看不出设备本身好不好
  只报相对卡诺不报绝对效率  看不出温度选得高不高
​

从演化史看，卡诺循环是热质年代留下的几何，第二定律给它换了本体。它在教材里的位置常被放在熵之后，历史上它更早。本教程第 1 章让它以直觉出现，第 3 章让它以禁令的定量形态回来。这样你不会以为效率公式是从熵的定义里“推演出来的作业题”。它是蒸汽时代的核心工程问题，熵是后来为它准备的语言。

冷源不是可有可无的设计选项。河水、空气、冷却塔湿球温度，把 Tc 从下方钉死。想把 Tc 再压低，等于再套一台制冷机，总账通常更亏。热源从上方被材料钉死：锅炉管蠕变、叶片耐温、燃烧离解。卡诺公式在工程上的第一用途，不是让人叹气，而是让人分清：你是在跟环境打架，还是在跟内部熵产打架。相对卡诺效率低，查汽轮机、换热器、节流；绝对热效率低而相对卡诺不低，那是温度选得矮，该找燃料和材料。

制冷系数在冬季热泵上最能教育人。室外变冷，Tc 下降，制热的卡诺限额变差，压缩机更辛苦。这是温度比写进公式，不是设备突然变劣。把气候条件造成的限额当成故障去加氟，会修错机。卡诺镜子的价值，是先判断该骂天气还是该骂阀门。

过热、再热、回热不是同一类改造。过热提高平均吸热温度，向卡诺的 Th 靠近；再热主要降低汽轮机末级湿度并分段膨胀；回热用抽汽预热给水，砍的是锅炉冷端温差这块典型㶲损失。把三者都说成“提高效率”并不错，但诊断时必须分开：湿度事故查再热，给水温差过大查回热，蒸汽参数偏低查过热与超临界。冷源湿球温度则是气候写进公式，不是阀门能改的上限。

相对卡诺效率是把真实循环放在自己的两温度之间来打分。锅炉蒸汽 800 开、冷凝 300 开，卡诺值已经定了；你的朗肯只有这个值的七成，缺的三成才是内部不可逆。若去跟燃气轮机的热效率比绝对数字，是在比两把不同的尺子。教材爱算理想气体卡诺，现场要先把热源、冷源的开尔文读数写在纸顶，再谈百分数。读数用摄氏去除，上限会变成笑话，这是本节最便宜也最常见的计算事故。

制冷机与热泵是同一面卡诺镜子反过来。制冷系数等于冷源温度除以温差，制热系数等于热源温度除以温差，三台机器共用一对开尔文温度。冬季热泵变笨，首先是 Tc 下降导致限额变差，其次才是结霜和除霜的设备问题。把气候写进公式的限额当成加氟就能修好的故障，会修错机。热机侧同理：河水变暖，Tc 上升，电厂上限变矮，这是环境账，不是汽轮机突然变劣。分清尺子与内部损耗，才谈得上相对卡诺。

相对卡诺效率衡量内部不可逆，绝对热效率还包含你选的两温度。只报一个百分数，分不清是材料没把热源抬上去，还是汽轮机自己在漏品质。河水变暖让 Tc 上升，上限变矮，这是环境账。叶片耐温把 Th 钉死，这是冶金账。两本账不要和通流效率混成一句效率低。摄氏去除会把上限算成笑话，纸顶先写开尔文再谈百分数，是本节最便宜的防事故口诀。

河水、叶片、通流三本账分开，相对卡诺才有诊断意义，否则百分数只是情绪。纸顶必须先写开尔文。

百分数只是情绪这句话，专门针对只报热效率、不报相对卡诺、也不写开尔文的报告。三本账写全，情绪会自己消退。

情绪消退的办法很具体：把冷源、热源、内部损耗三行数字写在同一页。

三行数字写在同一页，情绪会退。

核心回顾

• 卡诺效率只看两个开尔文温度：与工质无关，可逆机相同，不可逆机更低。
• 制冷与热泵是同一面镜子：限额写成温度差的另一种组合。
• 朗肯公开让步：非等温吸热、汽轮机损耗、泵功；用过热再热回热去赎回一部分。
• 节流是故意买来的简单：制冷循环用膨胀机回收功往往不划算。
• 提高上限与减少内部熵产是两件事：材料与环境卡住前者。
• 不要用摄氏去除：原点错则比值毁。

下一章从“能不能发生”走到“值不值”：绝对零度不可达，自由能成为平衡判据，㶲把能量品质说清楚。
