6.1 实际热力循环如何偏离卡诺

6.1 实际热力循环如何偏离卡诺

本节摘要：卡诺循环几乎不能直接做成蒸汽厂。朗肯用泵、锅炉、汽轮机、冷凝器替换四步理想，过热、再热、回热是赎回平均吸热温度和给水㶲的标准动作。布雷顿循环的压气机吃掉涡轮功的一大部分；回热与中间冷却改变这笔税款的分布。蒸气压缩制冷用节流阀换设备简单。反应工程另有一条边界：即使传热做功都理想，转化率也不能越过该工况下的平衡产率。实际循环分析是给上限标价，不是给第二定律找漏洞。

本节导航

阅读完本节，你应当能够：

1. 对照卡诺四步，列出朗肯四件套各自引入的不可逆
2. 说明过热、再热、回热分别赎回的是什么
3. 解释为何燃气轮机必须同时谈压比与涡轮进口温度
4. 把燃烧与合成反应的平衡产率当成与卡诺并列的另一条天花板

一、理想与现实的鸿沟，不是因为工程师懒

卡诺要求等温吸热。火焰温度远高于饱和温度，等温吸热意味着放弃巨大温差，传热面积趋于无穷。电厂选择有限温差，换来有限的锅炉体积，并在㶲账上支付税款。原文问：为何需要实际循环？因为可逆是尺子，尺子不能当锤子。朗肯循环把工质固定为水，利用水的汽化潜热在冷凝器近似等温放热——这是它相对布雷顿仍保有的卡诺影子。

蒸汽动力从朗肯到超临界，是一条提高平均吸热温度的路。过热让汽化后的蒸汽继续升温，汽轮机入口更干、平均 T 更高。再热把膨胀切开，中间再送回锅炉加热，末级湿度下降，叶片少挨打。回热用抽汽预热给水，减小锅炉冷端温差，直接砍掉一块典型的㶲损失。超临界把压力抬过临界点，汽化平台消失，吸热曲线更滑，材料成为真正的限制。原文把这条线写成从朗肯到超临界。

二、气体动力与制冷：另一套税款表

内燃与燃气轮机被原文称为能量舞蹈。奥托循环用等容加热理想化火花点火，狄塞尔用等压加热理想化压燃。真实发动机有节流、换气、传热、爆震，示功图比教科书圆钝。布雷顿循环：压气机、燃烧室、涡轮。压气机耗功可占涡轮功的一半量级，这是气体工质没有汽化潜热、必须自己把压力撑起来的代价。提高涡轮进口温度几乎总是第一杠杆，叶片冷却和热障涂层是冶金对热力学的回答。回热把涡轮排气送给压气机出口空气，中间冷却把压缩分成两段降温，再热把膨胀分段。每一项都在改㶲损失分布，也改设备件数。

制冷循环是逆向艺术。卡诺制冷机用可逆膨胀，蒸气压缩用节流阀。节流等焓、熵增，㶲明显下降，但阀门便宜、无运动件。低温装置有时改用膨胀机，因为那里㶲更贵。热泵与冰箱同构，冷源温度一降，卡诺制冷系数跟着降，这是气候条件写进公式，不是压缩机突然变笨。原文把效率、成本与可持续性写成三角权衡：㶲效率最高的方案，资本成本和工质的环境代价可能不可接受。超临界二氧化碳布雷顿、化学链燃烧，是在三角里挪位置，不是把卡诺比改掉。

⚠️ 常见坑：用联合循环的高热效率去证明“突破了卡诺”。联合循环是把燃气排气当蒸汽循环的热源，相当于改了第二台机器的 Th，不是单台机器效率超过自己的两温度上限。
💡 关键直觉：每一项改进都要问赎回的是平均吸热温度、内部熵产，还是冷源条件。三问对应三本不同的账。

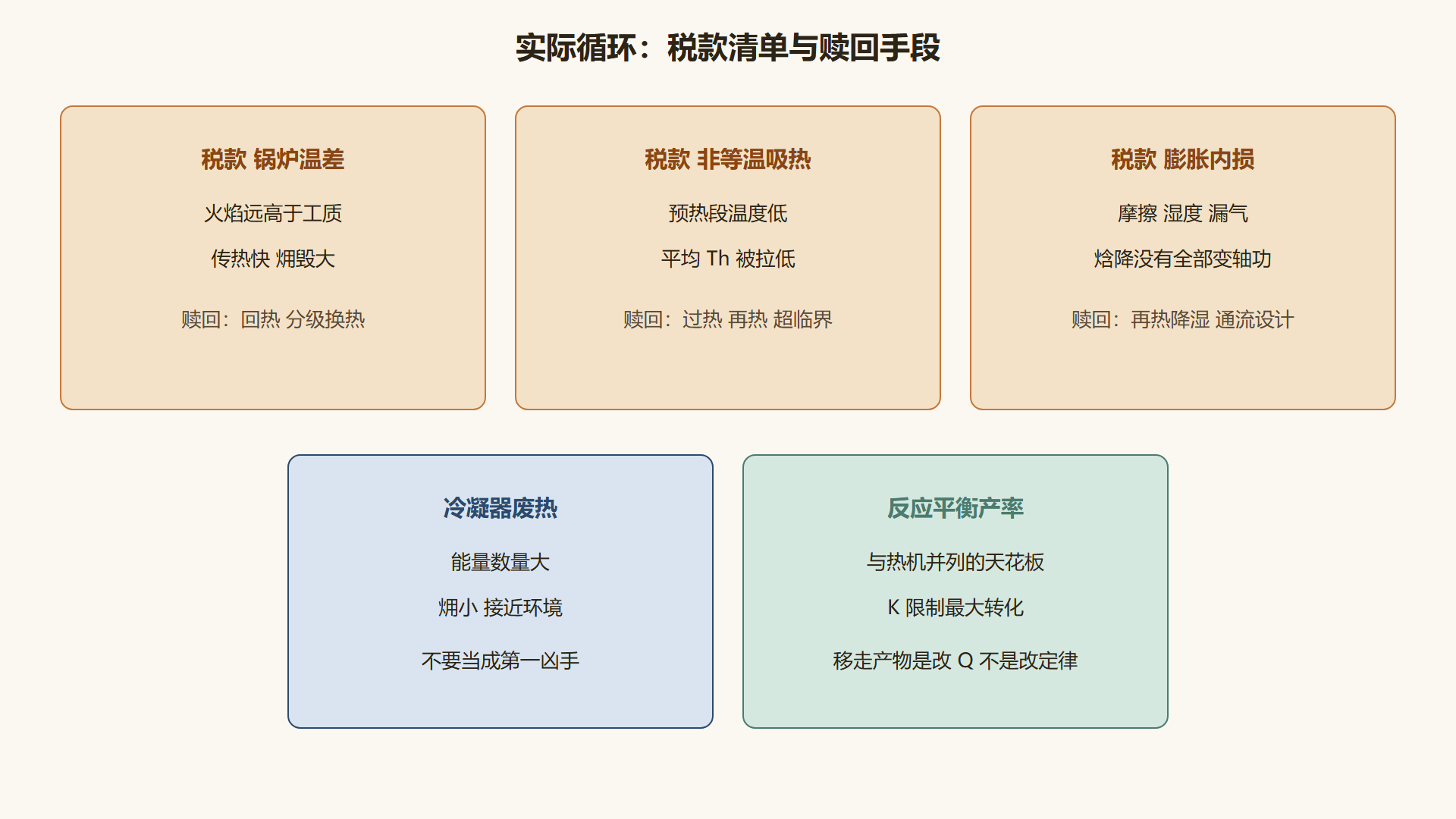

图 朗肯相对卡诺支付的税款与赎回

三、反应工程：另一台“热机”的上限

原文 7.2 节把 ΔG 映射到最大产率。合成塔不是热机，却同样有天花板：给定进料、温度、压强，平衡组成是终点。停留时间再长也越不过去，除非改 T、p 或移走产物。燃烧看起来像“烧完就完”，高温下离解把绝热火焰温度压在平衡允许的位置。过量空气降低温度、提高氧化完全度，又是一套权衡。化学链把氧化与燃料反应拆开，改的是不可逆分布和捕碳便利，不是取消 K。

把循环分析与反应分析放在同一节，是因为二者常被拆成两门课，现场却在同一座工厂里打架。热电联产用抽汽供热，热效率数字会很好看，㶲效率要另算。化工装置的反应器要热，电厂的冷源要冷，夹点分析与㶲分析是同一家族的工具。可持续性三角在这里具体化：碳约束提高了废热和燃料㶲的影子价格，曾经不划算的回热、膨胀机、化学链，可能被重新定价。热力学定律没变，价格变了。

标价清单 做实际循环时先填

  两温度上限     开尔文  1 减 Tc 比 Th
  相对卡诺       内部不可逆有多严重
  㶲损失分布     凶手是不是锅炉温差
  若含反应       平衡产率是否先被碰到
  经济与环境     税款赎回是否买得起
​

从演化史看，实际循环是卡诺之后工程师写了两百年的续篇。每一代用新材料把 Th 抬一点，用新流程把熵产挪一点。续篇没有推翻第一章的热质破产，也没有推翻第三章的禁令。它只是不断给禁令开出更细的账单。下一节账单上的工质不再是“理想气体”四个字，而是会在相图上走路的真实物质。

联合循环最容易被写成“突破卡诺”的营销句。燃气轮机排气仍热，把这笔热送给余热锅炉去推蒸汽循环，等于给第二台机器提供了新的 Th。每一台机器仍低于自己的两温度上限，总热效率可以高于单台布雷顿或单台朗肯。这是串联两把尺子，不是把尺子折断。同样，热电联产把抽汽拿去供热，热效率数字会很好看，㶲效率要另算：供出的热若接近环境温度，品质账并不辉煌。

反应平衡产率与热机上限并列，是因为化工厂常在同一园区里。合成塔先碰到 K，再碰到传热；电厂先碰到 Tc 和材料，再碰到内部熵产。夹点分析与㶲分析同家族：找出温差最大、品质毁掉最多的换热匹配。碳约束提高燃料㶲的影子价格之后，曾经不划算的回热、膨胀机、化学链可能被重新定价。定律没变，价格变了。读实际循环，先填五栏：两温度上限、相对卡诺、㶲损失分布、是否先碰到反应 K、赎回是否买得起。

奥托与狄塞尔是封闭系统理想化，真实发动机还有节流、换气、爆震、壁面传热，示功图比教科书圆钝。增压、阿特金森、余热回收，赎回的是换气与排气余热，爆震和排放仍是天花板。热电联产抽汽供热，热效率数字好看，供出的热若接近环境，㶲效率并不辉煌。读实际循环先填五栏：两温度上限、相对卡诺、㶲损失分布、是否先碰到反应 K、赎回是否买得起。碳约束改变的是影子价格，不是 1 减 Tc/Th。

燃气蒸汽联合循环把布雷顿的排气当作朗肯的热源，两台机器各守各的尺子。宣传“突破卡诺”通常是把两台的热效率加在一个分母上制造的错觉。正确比较是：燃气侧相对自己的温比，蒸汽侧相对排气温度与冷源。余热锅炉的端差，是两台机器接头处新的㶲损失。接头没设计好，联合循环会比想象的笨。制冷侧同理：经济器、过冷、双级压缩，赎回的是节流那一笔税款，室外温度下降则是尺子本身变矮，加氟解决不了气候。

朗肯相对卡诺支付的税款里，锅炉有限温差通常最大，冷凝器热量虽大但品质低。过热赎回平均吸热温度，再热赎回湿度与分段膨胀，回热赎回给水端差。三笔不要当成同一改动。布雷顿被压气机耗功钉住，涡轮进口温度是第一杠杆，叶片冷却是冶金对热力学的回答。联合循环是两把尺子串联，不是把尺子折断。反应平衡产率与热机上限并列：合成塔先碰到 K，电厂先碰到 Tc 和材料。

余热锅炉是联合循环两台机器的接头，端差是新的㶲损失。接头没设计好，总热效率会比两把尺子串联该有的样子更笨。制冷经济器赎回的是节流税款，室外变冷则是尺子变矮。加氟解决不了气候写进公式的那一截。填五栏比背循环名称更能避免骂错部件。

重点提炼

• 朗肯是买得起的卡诺近似：冷凝等温是影子，锅炉温差是税款。
• 过热再热回热赎回不同的东西：平均 Th、湿度、给水㶲，不要当成同一改动。
• 布雷顿被压气机耗功钉住：涡轮进口温度是第一杠杆。
• 节流是制冷循环买简单：低温区才更值得换膨胀机。
• 联合循环改的是第二台的热源：不是单机突破自身卡诺。
• 反应平衡产率是并列天花板：移走产物改 Q，不改定律。

下一节把工质从符号变回物质：相图、真实气体、溶液活度，理想模型在何处必须交税。
