6.2 稳定、故障与保护的联动

6.2 稳定、故障与保护的联动

电力系统保护是在故障发生后数十毫秒内有选择地切除故障元件的自动防线，与功角稳定、电压稳定共同构成大电网的免疫系统。本节结案园区两宗暂降与一次保护误动：讲清故障电流的计算逻辑、保护的四性与级差配合、暂降的幅值-持续时间表征，以及稳定问题的三类面孔。

第一次暂降发生在雷雨夜，深度更深（跌到 0.65 p.u.）、持续时间 120 ms，之后完全恢复。它与电机启动那次的区别在哪里？答案藏在故障与保护的联动里：雷击引发线路绝缘子闪络，巨大的短路电流被上级保护切除，故障隔离后电压恢复——整个过程只有零点一二秒，但园区里的敏感设备已经复位重启了。

故障电流：比你想的大得多

短路故障把电源直接接到低阻抗回路上，电流只受系统阻抗限制。以 6.1 节的阻抗链为例：三相金属性短路时，故障电流等于标称电压除以故障点上游的全部串联阻抗。

import numpy as np

# 三相短路电流估算（10 kV 母线处）
S_base, V_base = 10e6, 10.5e3
Z_upstream_pu = 0.02 + (0.3+0.35j)*2*S_base/V_base**2 + 0.055   # 含上级、线路、变

I_fault_pu = 1.0 / abs(Z_upstream_pu)
I_base = S_base / (np.sqrt(3) * V_base)
I_fault = I_fault_pu * I_base
print(f"故障点上游阻抗 = {abs(Z_upstream_pu):.3f} p.u.")
print(f"三相短路电流 ≈ {I_fault/1e3:.1f} kA（{I_fault_pu:.1f} 倍基准）")

# 对比负荷电流：1000 kVA 配变满载
I_load = 1e6 / (np.sqrt(3) * 10.5e3)
print(f"配变满载电流 = {I_load:.0f} A")
print(f"短路/满载 = {I_fault/I_load:.0f} 倍")
​

短路电流是满载电流的十几倍——这正是保护能"看见"故障的物理基础：故障的特征就是电流剧增且相位角突变（从负荷角变成线路阻抗角）。录波上那 120 ms 的深暂降，就是这段大电流在阻抗上的压降，直到保护跳闸把它切断。

不对称故障（单相接地、两相短路等）用对称分量法处理：把三相不对称量分解为正序、负序、零序三组对称分量，各序网络独立求解再合成。单相接地故障电流通常用三序网络串联计算；负序分量的存在是电动机发热与振动的预警（第 2 章埋的线在此收拢）；零序电流则是接地故障最灵敏的指纹——零序电流保护因此成为接地故障的主力判据。

保护的四性与级差配合

保护的设计目标浓缩为四性：速动性（快，限制设备损坏与暂降持续时间）、灵敏性（小故障也反应）、选择性（只切故障元件，不扩大停电范围）、可靠性（该动就动、不该动不动）。四性互相牵制：追求绝对选择就要时间级差，牺牲速动；追求灵敏就容易误动，牺牲可靠。

辐射状配网的经典配合是反时限过流 + 时间级差：上级保护比下级慢 0.3–0.5 s，故障时最近的保护先跳，上级做后备。园区误动案的病灶就在这：给水泵供电的馈线保护定值，是按旧电缆参数整定的；园区改造后新敷电缆更粗、阻抗更小，下游短路电流比整定计算时大了近三成，电机启动电流叠加涌流，恰好探进了上级速断保护的整定值——于是电机一启动，上级保护越级跳闸，半个园区停电。

import numpy as np

# 速断保护整定校核（误动案复盘）
I_pickup_old = 1200.0        # 原整定值 A（按旧系统 1.2 倍最大故障电流取的下限）
I_fault_new = 1650.0         # 改造后实际末端故障电流 A
I_start_trans = 1150.0       # 启动冲击 + 励磁涌流叠加（持续数个周波）

print(f"原整定 {I_pickup_old:.0f} A vs 新故障电流 {I_fault_new:.0f} A —— 灵敏度尚可")
print(f"但启动+涌流瞬时 {I_start_trans:.0f} A，接近整定值的 {I_start_trans/I_pickup_old*100:.0f}%")
print("涌流中的非周期分量与谐波使有效值判据抖动，越界即误动。")

# 整改：引入电压闭锁（启动时母线电压跌幅小，故障时跌幅大）
print("\n整改方案：过流 + 低电压闭锁；启动压降 <15%，故障压降 >30%，可靠区分")
​

整改后过流元件加低电压闭锁：电机启动压降约 10–15%，短路压降 30% 以上，两个判据相与，误动与拒动的风险同时下降。校核定值这件事没有"一劳永逸"——电网结构每变一次（换电缆、加电容、增负载），整定值就要重新核算一遍。

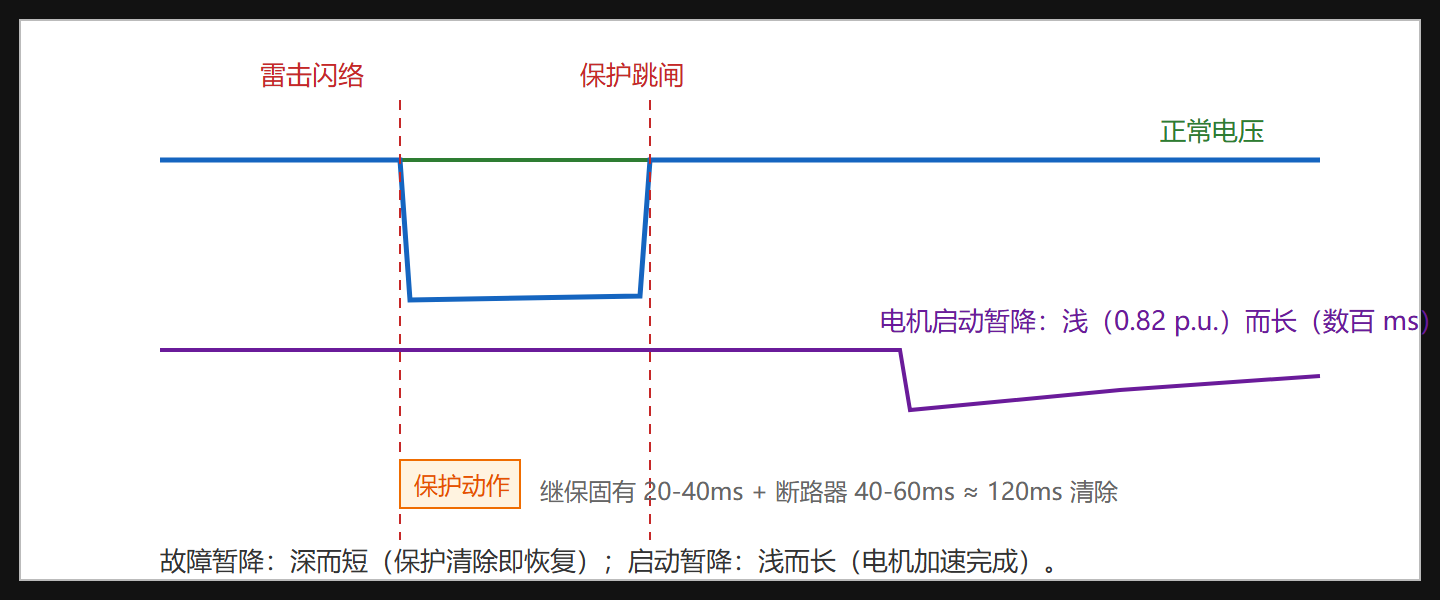

图：故障清除时间线与两宗暂降的对照

这张图也是电压暂降的标准表征法——幅值-持续时间平面上的一根轨迹：故障暂降落在"深而短"区，电机启动落在"浅而长"区，变压器励磁涌流介于其间。敏感设备的耐受曲线（如信息技术设备的 SEMI 曲线思路）画在同一平面上，交点即复位风险区。园区整改的另一半就是给敏感设备加装"暂降耐受"：直流支撑电容加大 + 电源允许更宽输入范围，让设备在 0.7 p.u./200 ms 内不重启。

稳定的三张面孔

故障清除的快慢不只影响暂降，还决定系统暂态稳定：故障期间发电机转子加速（电功率送不出、机械功率照常输入），切除慢了，功角越过 90 度回不来，机组失步。电压稳定则是另一副面孔：重负荷输电通道末端电压在扰动后持续下滑（负荷的恒功率特性使电流随电压下降而增大，进一步拉低电压），无功不足的电网最易中招。第三张是频率稳定：大机组跳闸后功率缺额引起频率下跌，低频减载按轮次切负荷止血。三类稳定共享一个主题——电网的稳定是"功率平衡 + 无功支撑"的动态余量问题，而保护速度是余量的放大器。

import numpy as np

# 等面积定则的直觉版：故障期间转子获得动能，切除后释放
M = 3.0                 # 惯性常数（等效秒）
Pm, Pe_fault, Pe_post = 1.0, 0.15, 0.7   # 标幺功率
t_clear = 0.12

d_omega_area = (Pm - pe_fault) * t_clear / M      # 故障期间速度增量积分
delta_gain = 0.5 * (Pm - pe_fault) / M * t_clear**2 * (180/np.pi) * 377
print(f"故障期间转子加速面积对应的功角增量约 {delta_gain:.1f} 电角度")
# 切除后减速功率
P_dec = pe_post - Pm
t_recover = d_omega_area * M / P_dec
print(f"故障后功率富余 {P_dec:.2f}，恢复角速度约需 {t_recover*1000:.0f} ms")
​

0.12 秒的清除时间让功角摆开十几度；若保护慢一倍，加速面积翻两番，摆开的角度接近失步边缘——保护每快一个周波，就是给暂态稳定多存一份保证金。这就是继电保护"毫秒必争"的系统级意义。

本节要点回顾

• 短路电流受系统阻抗限制，可达满载数倍到十几倍，是保护"看见"故障的物理基础；
• 对称分量法把不对称故障拆成正序、负序、零序，零序是接地故障的灵敏指纹；
• 保护四性互相牵制，时间级差换选择性；定值随电网结构变化必须重新校核——园区误动案的根源；
• 低电压闭锁区分"启动冲击"与"真故障"，是防误动的经典手段；
• 暂降用幅值-持续时间表征：故障暂降深而短、启动暂降浅而长，敏感设备耐受曲线画在同一平面；
• 暂态稳定遵循等面积直觉，保护速度直接决定稳定裕量。

第 6 章结案：两宗暂降（雷击闪络、电机直启）与一次误动（定值失配）全部闭环。下一章进入最后的领地——信号、控制与前沿，用频率的语言诊断整个系统的动态。
