新能源电力系统以高比例电力电子接口电源为特征，带来系统惯量下降、宽频振荡、潮流双向化等新问题；储能、宽禁带器件与数字化智能化是其应对手段。本节把前六章的故障排查思维投射到未来电网，收束全书主线。

全书六章走完，回头看会发现一条暗线：每一次故障的元凶都越来越"系统化"。第 1 章是空间里的场，第 2、3 章是板子上的路与器件，第 4、5 章是电机与变换器的相互作用，第 6 章是电网的保护配合，第 7 章干脆是"合格零件组成的不稳定系统"。这条暗线的终点，就是未来电网——一个几乎全部由电力电子接口构成的巨系统。

高比例新能源：三个结构性变化

风电光伏经逆变器并网，取代同步发电机，带来三个深刻变化。其一，惯量下降：同步发电机转子是天然的储能飞轮，频率下跌时释放动能缓冲；逆变器没有物理转子，频率突变无人缓冲，系统调频资源紧张。其二，宽频振荡：7.3 节的振荡案在高比例电力电子系统里成为常态，且频带从几赫兹延伸到数千赫兹（次同步振荡、超同步振荡、高频振荡谱系齐全）。其三，潮流双向化：配电网从单向辐射供电变成源荷互动，保护的方向判据、电压调节的手段都需要重新设计。

import numpy as np

# 惯量对比：同步机 vs 逆变器接口电源
H_syn = 5.0                # 同步机惯性常数 s（转子动能/额定容量）
P_sys = 10_000.0           # 系统容量 MW
P_imbalance = -200.0       # 突然失去 200 MW

for share_pv in [0.0, 0.3, 0.5, 0.7]:
    H_eq = H_syn * (1 - share_pv)          # 逆变器份额按零惯量近似
    dfdt = P_imbalance * 50.0 / (2 * H_eq * P_sys)   # 频率变化率 Hz/s
    print(f"新能源占比 {share_pv*100:.0f}%: 等效惯量 {H_eq:.1f}s, "
          f"频率初降速率 {dfdt*1000:+.0f} mHz/s")
​

新能源占比从 0 到 70%，频率初降速率放大三倍多——这就是"低惯量系统频率稳定"成为研究热点的算术。应对手段：储能一次调频（毫秒级功率注入）、构网型逆变器（模拟同步机的惯量与阻尼特性）、需求响应（负荷侧弹性）。

储能与宽禁带：两个杠杆

储能是时间维度的调度工具：电化学储能响应毫秒级、适合调频与振荡抑制；抽水蓄能规模大、适合日级调节。对故障排查思维而言，储能增加了一类新元件与新故障模式（电池热失控、SOC 不均衡、变流器与电网的交互），第 5 章的变换器知识直接复用。

宽禁带器件（第 5 章）在系统级的意义是效率与体积：碳化硅变压器替代工频铁芯变压器、兆赫兹级电力电子变压器、更高效率的光伏逆变器——同样的发电量少烧一点损耗，同样的功能占地小一圈。从器件到系统的收益传导链：器件快 → 变换器高频高效 → 系统损耗与占地下降。

数字化与智能化：从量测到决策

智能电网的骨架是"量测—通信—分析—决策"闭环。广域量测系统（PMU，每秒几十帧的同步相量）让 7.2 节的频谱分析从站内走向全网；数字孪生把第 6 章的潮流模型做成在线滚动更新的镜像；人工智能进入故障诊断（从录波自动分类故障类型）与预测（负荷预测、新能源功率预测）。方法论上的变化值得警惕：数据驱动模型适合"见过的问题"，但电网的故障样本稀缺且代价高昂——物理模型（前六章的全部内容）与新数据方法的关系是互补而非替代，物理信息约束的混合建模是当前的主流路线。

import numpy as np

# 新能源功率预测误差的量级（说明为什么需要备用与储能）
sigma_day = 0.08           # 日前预测误差（相对装机）
for cap in [100.0, 500.0]:
    err = cap * sigma_day
    print(f"装机 {cap:.0f} MW: 日前预测偏差 1σ ≈ {err:.0f} MW —— 需等量灵活性资源兜底")

# 储能容量速算：平抑 2 小时预测偏差
P_err, t_h, eta = 40.0, 2.0, 0.92
E_need = P_err * t_h / eta
print(f"2 小时 40 MW 偏差需储能约 {E_need:.0f} MWh（往返效率 {eta*100:.0f}% 计入）")
​

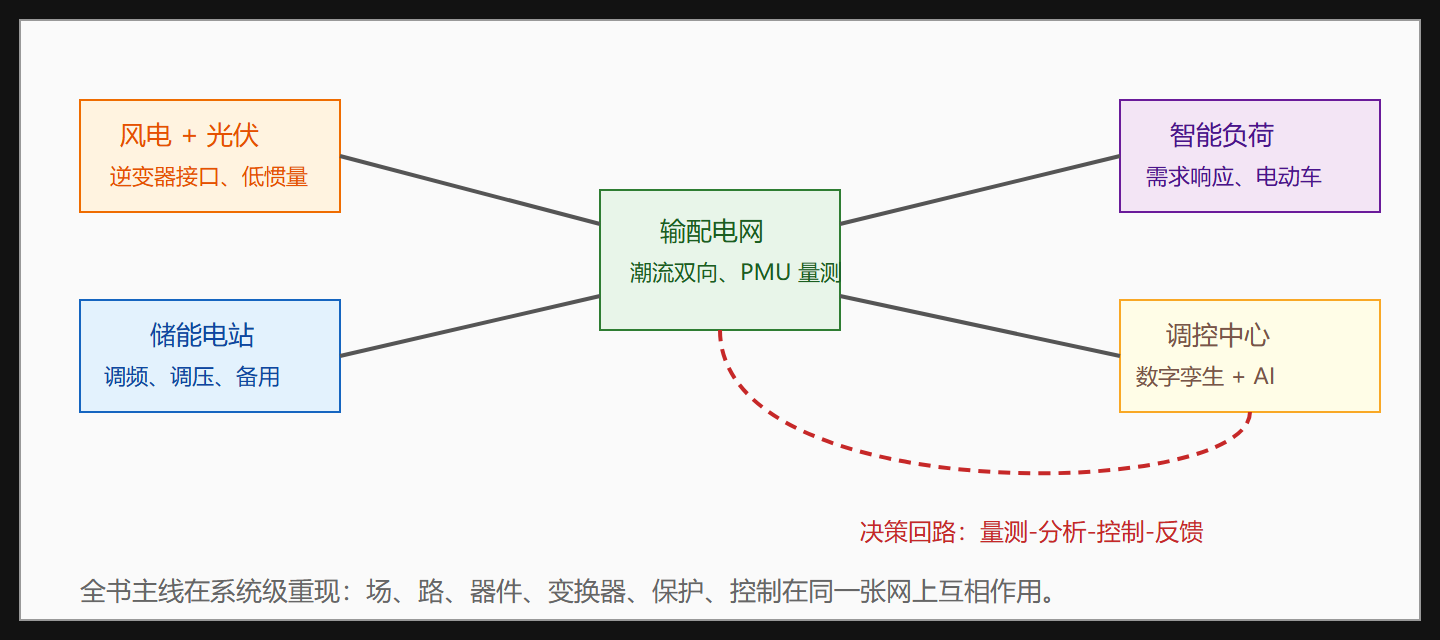

图：未来电网的"源-网-荷-储"交互全景

电磁前沿：学科的下一圈螺旋

电气科学的边界仍在扩张。无线功率传输把第 1 章的电磁场直接用作能量搬运工；脑机接口的微弱信号采集把第 3 章的低噪声模拟电路推向生物电平；超导量子比特的读出与控制本质是一套微波电子学（第 7 章的频域思维在量子调控中原样复用）；电力电子化的电力系统则把宽禁带器件、变换器控制、电网稳定熔成一门新学问。回看第 1 章开头那句"理论—器件—系统—应用"的螺旋，它仍在转动，而且越转越快。

全书收官：故障排查思维的方法论总结

七个案子、七个知识域，方法却是同一个：现象 → 机理假说 → 计算验证 → 整改闭环。场给了空间分布的语言，路给了可计算的抽象，器件给了物理边界，电机与变换器给了能量转换的舞台，电网给了系统约束，信号与控制给了动态诊断的耳朵。遇到新的电气故障时，先问三个问题：这是场的问题、路的问题还是控制的问题？计算的量纲是什么？验证手段在哪？答案的路径，全书已经走过七遍。

常见疑问

构网型逆变器跟传统并网逆变器差在哪？ 传统并网逆变器是"跟随者"：锁相环跟踪电网电压相位，输出电流注入电网，电网电压倒了它就倒了。构网型逆变器是"建立者"，自身像同步机一样维持输出电压的幅值与频率，功率角由自身动态决定，甚至能在无电网的黑启动条件下先把电压立起来。差别在控制目标的层级：控制电流（跟随）还是控制电压（支撑）。低惯量系统里需要的就是后者——这也解释了为什么构网型对故障穿越、振荡抑制的天然优势来自它的电压源性格。

虚拟惯量是真的惯量吗？ 物理上不是。同步机释放的是转子动能，能量真实存在；虚拟惯量是逆变器用电池功率模拟同样的功率-频率响应曲线，能量来自直流侧储能。区别在极限情形：电池荷电状态见底时虚拟惯量瞬间消失，而转子动能只要在转就在。所以虚拟惯量的容量规划要按最坏工况校核，这也是储能参与调频必须留裕量的原因。

本节要点回顾

• 高比例新能源带来低惯量、宽频振荡、潮流双向化三个结构性变化，惯量算术直接决定频率稳定难度；
• 构网型逆变器与储能一次调频是低惯量系统的两大稳定器；
• 宽禁带器件的收益沿"器件—变换器—系统"链条传导，效率与功率密度双升；
• 数字化电网的骨架是量测-通信-分析-决策闭环，数据方法与物理模型互补而非替代；
• 无线输能、脑机接口、量子调控是电磁场与电子学的下一圈螺旋；
• 全书方法论：现象、机理、计算、验证四步闭环——从 ESD 击穿到 8 Hz 振荡，一以贯之。
