测量温度 - Wio Terminal

在本课程的这一部分，你将为你的Wio Terminal添加一个温度传感器，并从中读取温度值。

硬件

Wio Terminal需要一个温度传感器。

你将使用的传感器是一个数字温湿度传感器DHT11，它在一个封装内结合了两个传感器。这种传感器相当流行，有许多商用传感器结合了温度、湿度甚至有时是大气压力。温度传感器部分是一个负温度系数（NTC）热敏电阻，在温度升高时其电阻减小。

这是一个数字传感器，因此内置ADC以生成包含温度和湿度数据的数字信号，微控制器可以读取该信号。

连接温度传感器

Grove温湿度传感器可以连接到Wio Terminal的数字端口。

任务 - 连接温度传感器

连接温度传感器。

一个Grove温湿度传感器

将Grove线的一端插入温湿度传感器上的插座。它只能以一种方式插入。
在断开Wio Terminal与电脑或其他电源连接的情况下，将Grove线的另一端连接到显示屏右侧的Grove插座上。这是远离电源按钮的那个插座。

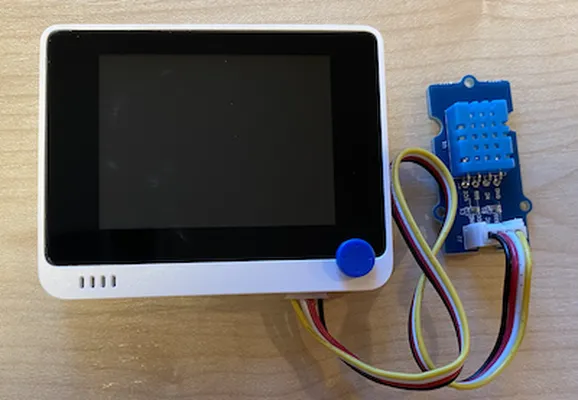

连接到右侧插座的Grove温湿度传感器

编程温度传感器

现在可以编程Wio Terminal来使用连接的温度传感器。

任务 - 编程温度传感器

编程设备。

使用PlatformIO创建一个新的Wio Terminal项目，命名为temperature-sensor。在setup函数中添加代码以配置串行端口。

⚠️ 如果需要，你可以参考项目1，第1课创建PlatformIO项目的说明。
在项目的platformio.ini文件中添加Seeed Grove温湿度传感器库的依赖：
```
lib_deps =
    seeed-studio/Grove Temperature And Humidity Sensor @ 1.0.1
```
⚠️ 如果需要，你可以参考项目1，第4课向PlatformIO项目添加库的说明。
添加以下代码：#include directives to the top of the file, under the existing #include <Arduino.h>：
```
#include <DHT.h>
#include <SPI.h>
```
这会导入与传感器交互所需的文件。DHT.h header file contains the code for the sensor itself, and adding the SPI.h头文件确保编译应用时链接所需的与传感器通信的代码。
在setup函数之前，声明DHT传感器：
```
DHT dht(D0, DHT11);
```
这声明了一个DHT class that manages the Digital Humidity and Temperature sensor. This is connected to port D0实例，即Wio Terminal右侧的Grove插座。第二个参数告诉代码正在使用的传感器是DHT11传感器——你使用的库支持这种传感器的其他变种。

在setup函数中，添加代码以设置串行连接：


void setup()
{
    Serial.begin(9600);

    while (!Serial)
        ; // Wait for Serial to be ready

    delay(1000);
}

在setup函数的末尾，delay之后，添加调用启动DHT传感器的代码：
```
dht.begin();
```
在loop函数中，添加代码以调用传感器并将温度打印到串行端口：
```
void loop()
{
    float temp_hum_val[2] = {0};
    dht.readTempAndHumidity(temp_hum_val);
    Serial.print("Temperature: ");
    Serial.print(temp_hum_val[1]);
    Serial.println ("°C");

    delay(10000);
}
```
这段代码声明了一个空的浮点数数组，并将其传递给readTempAndHumidity on the DHT实例的调用。这个调用将数组填充为两个值——湿度放入数组的第0项（记住在C++中数组是从0开始的，所以第0项是数组中的“第一个”项），温度放入第1项。

温度从数组的第1项读取，并打印到串行端口。

温度以摄氏度为单位读取。对于美国人来说，要将其转换为华氏度，先将摄氏度值除以5，然后乘以9，再加上32。例如，20°C的读数变为((20/5)*9) + 32 = 68°F。
构建并上传代码到Wio Terminal。

⚠️ 如果需要，你可以参考项目1，第1课创建PlatformIO项目的说明。

上传完成后，你可以通过串行监视器监控温度：


> Executing task: platformio device monitor <

--- Available filters and text transformations: colorize, debug, default, direct, hexlify, log2file, nocontrol, printable, send_on_enter, time
--- More details at http://bit.ly/pio-monitor-filters
--- Miniterm on /dev/cu.usbmodem1201  9600,8,N,1 ---
--- Quit: Ctrl+C | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H ---
Temperature: 25.00°C
Temperature: 25.00°C
Temperature: 25.00°C
Temperature: 24.00°C

你可以在code-temperature/wio-terminal文件夹中找到此代码。

你的温度传感器程序成功了！
