第9章 下一颗芯片：先进与新兴技术

第9章 下一颗芯片：先进与新兴技术

章节摘要：一颗芯片的诞生记已经完结，但产业的前半场才刚结束。本章看三条正在改写规则的路：三维集成（从 2.5D 中介层到 3D 混合键合，摩尔定律的"向上生长"续命）；低功耗与能源采集（近阈值计算、功耗墙下的架构创新、从环境取电的无电池设计）；量子与光子 IC（用新自由度——量子态与光子——重新定义"开关"与"互连"）。这三条路共同回答一个问题：平面微缩放缓之后，集成电路靠什么继续演进。

学习目标

读完本章，你应当能够：

1. 比较 2.5D 中介层、TSV 3D 堆叠与混合键合的互连密度与适用场景。
2. 说明近阈值/亚阈值计算的能效收益与速度、变异性的代价。
3. 描述能耗采集芯片的功率预算构成与无电池物联网的系统约束。
4. 解释量子比特与 CMOS 控制芯片的关系（"量子计算机里最贵的可能是制冷与控制芯片"）。
5. 说明硅光子学中"用光传数据、用电做逻辑"的分工与光电共封装趋势。
6. 用"同一问题换维度解决"的视角归纳本章三条路线的共性。

核心概念速览

一句话金句：摩尔定律没有死，它只是换了方向——从"更小"转向"更高、更省、更光、更量子"。

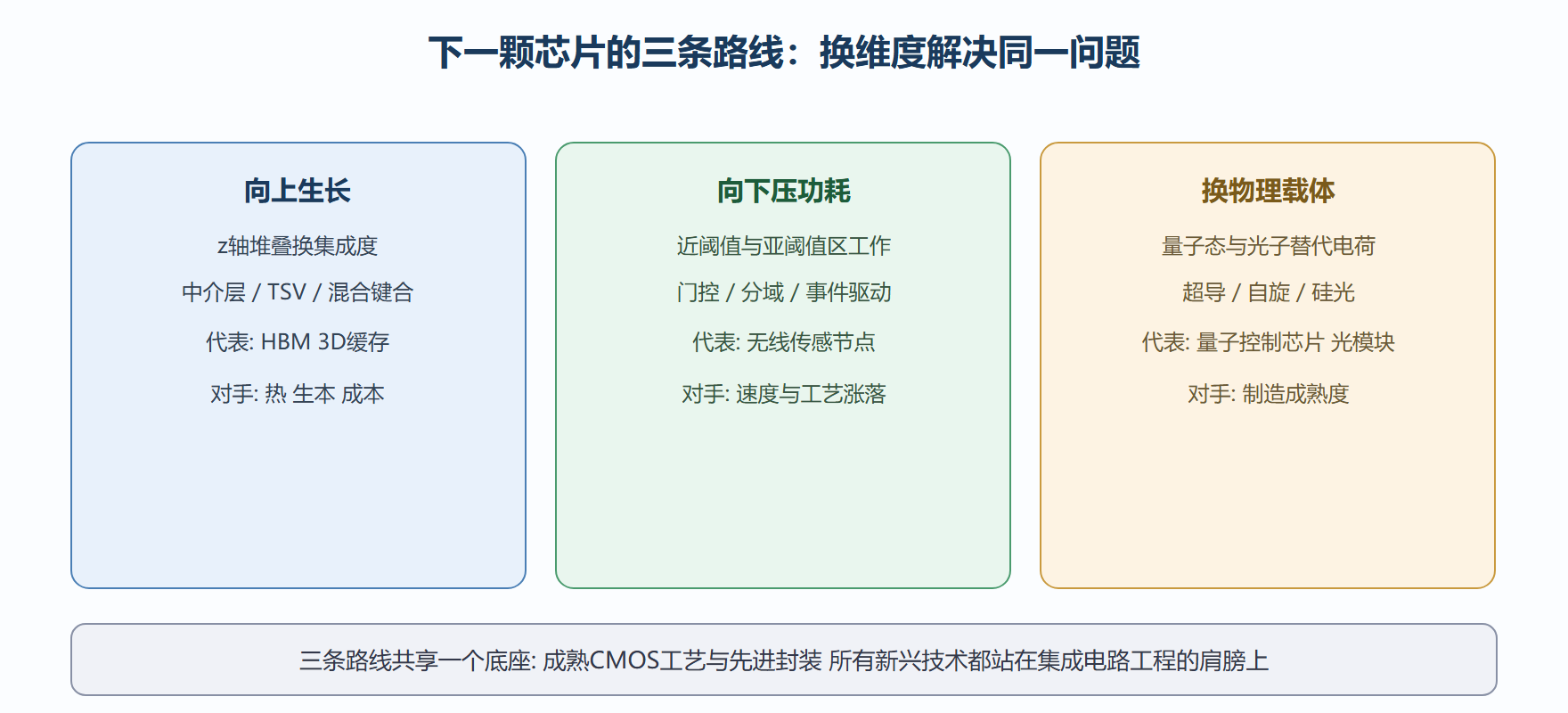

三条路线的坐标图

子章节导航

• 9.1 纳米工艺与3D集成——平面微缩的物理账（回顾第 1、2 章伏笔的兑现）、2.5D/3D 封装的技术阶梯、混合键合如何把互连间距做到微米以下。
• 9.2 低功耗与能源采集设计——功耗墙的物理来源、近阈值计算的能效收益曲线、能耗采集系统的功率预算设计。
• 9.3 量子与光子IC前沿——量子比特的控制难题与低温 CMOS、硅光子的波导/调制器/探测器三件套与光电共封装。

子章节之间的逻辑关系

三条路线彼此独立又互相成全：3D 集成给量子控制芯片提供紧凑封装，给硅光提供共封装平台；低功耗技术既是边缘 AI 的门票，也是低温电子学的同源功课。

   9.1 空间维度: 向上堆叠
   9.2 能量维度: 向下压功耗      三者共用CMOS+封装底座
   9.3 载体维度: 换量子与光子
        ▼
   下一颗芯片: 更立体 更省 更多物理自由度
​

前置知识与后续延伸

前置：全书——每条新路线都是前面章节某条伏笔的展开（第 1 章量子隧穿、第 2 章亚阈值摆幅、第 5 章互连墙、第 8 章带宽墙）。

延伸：本章是开放式的——它没有"下一章"，只有读者与产业共同书写的下一版技术路线图。

学到什么程度算过关

前沿章节的过关标准不是掌握细节，而是建立路线图阅读能力。读到任何一条新技术新闻，能先问三件事：它解决的是物理极限、经济极限还是范式极限？它依赖的既有工程栈有多深？它的量级指标相对现状改善几个数量级？能冷静回答这三个问题，就不会被宣传牵着走。建议把本章的量子纠错开销与光互连能耗两个计算各复跑一遍，换成自己查到的最新参数，看结论是否改变。用可计算的方式跟进前沿，是本章希望留给读者的长期习惯。集成电路的故事仍在续写，而判断力永远是这个行业的硬通货。

此外不妨留意产业新闻与学术会议的分工：前者告诉你哪条路线拿到投资，后者告诉你哪条路线解决了基本问题，两边的信号合起来读，才不至于误判时间表。
