2.2 第二步问题分析：把故障拍成逐帧慢镜头

2.2 第二步问题分析：把故障拍成逐帧慢镜头

本节摘要：问题分析阶段的任务是给已经定义好的问题建立"时间—事件链"和"空间—功能图"，把不期望效应逐帧还原，直到每个环节都能落到具体对象的属性上。完成判据：能指出至少一处属性冲突或关键属性。

分析到底在分析什么

问题定义产出的是一句话，问题分析要把这句话拍成逐帧影片。USIT 的分析三板斧——时间特性、空间特性、属性排查——在本节先以流程视角总览，第 3 章再逐个展开成完整工具。这里先建立一个认知：分析的产出不是"更详细的描述"，而是"可以动手改的把手"。所谓把手，就是某个对象的某个属性——改它，问题链条就断。

接头案例的时间—事件链拍出来是六帧：

帧1 白天升温   腔内空气受热膨胀 一部分经接缝排出
帧2 夜间降温   腔内空气收缩压强降低 外部潮湿空气经接缝被吸入
帧3 持续循环   每昼夜一轮换气 腔内水汽浓度向外部湿度看齐
帧4 凝结      夜间低温使水汽在腔内壁与导体表面凝结成水膜
帧5 氧化      水膜加导体表面微电池效应 接触电阻逐渐增大
帧6 劣化      电阻增大到阈值 信号误码率超标 客户可感知
​

六帧的价值立竿见影：帧 1 和帧 2 是成因帧，帧 4 和帧 5 是病灶帧，帧 6 只是症状帧。此前三个"头痛医头"方案全部瞄准帧 6，而分析的把手藏在帧 2（呼吸动力）和帧 4（凝结条件）上。断掉任何一帧，链条即断——这就是"逐帧"的意义。

三层分析动作

第一层：建时间链。 像上面那样把过程切成离散帧，每帧一句"对象+动作+结果"。切帧粒度以"每帧只发生一件事"为准。常见坑是帧切太粗（"接头进水了"一帧带过），等于没分析。

第二层：标空间结构。 把封闭世界对象按空间关系摆开：护套在最外层，接缝是通道，密封胶在缝口，腔体在内，导体在腔底。逐个接口问：哪个界面允许了不该允许的通过？接缝—腔体界面就是空间上的病灶界面。

第三层：逐对象盘属性。 对封闭世界内每个对象列关键属性，并标注该属性在链条中的角色——致害、受害、可利用。腔内空气的"容积与压强"是致害属性（呼吸动力源），导体的"表面状态"是受害属性，密封胶的"弹性模量"是可利用属性。

三层动作做完，分析结论汇成一张把手清单：

这张表就是第三步方案生成的直接弹药——第 4 章每个算子都会来这张表上取材。

用因果链代码化排查

# 因果链建模：节点为事件 因果边自动分层 定位可断链位置
frames = [
    ("F1", "白天升温腔内排气", []),
    ("F2", "夜间降温吸入湿空气", ["F1"]),      # 有出才有进 呼吸循环
    ("F3", "腔内湿度累积", ["F2"]),
    ("F4", "夜间水汽凝结成水膜", ["F3"]),
    ("F5", "导体表面氧化 接触电阻增大", ["F4"]),
    ("F6", "信号误码率超标", ["F5"]),
]
# 标注每帧的可改造性：成因帧与病灶帧是断链候选
breakable = {"F2": "消除压差或单向阀化通道",
             "F4": "破坏凝结表面条件",
             "F5": "导体表面镀层阻隔"}
# 断一个节点 下游全部失效 计算每个候选的斩草范围
children = {i: [j for j, _, ps in frames if i in ps] for i, _, _ in frames}
def downstream(node):
    out, stack = set(), [node]
    while stack:
        cur = stack.pop()
        for c in children[cur]:
            if c not in out:
                out.add(c); stack.append(c)
    return out
for f, action in breakable.items():
    print(f"断开 {f}（{action}）→ 连带消除 {sorted(downstream(f))}")
​

输出显示：断开 F2 能连带消除 F3 到 F6 全部下游事件，是最上游的斩草点；断开 F4 只保住 F5、F6 之外的前半段。上游帧的杠杆率更高，但工程代价未必更低——这正是第四步评估要权衡的事，分析阶段只负责把杠杆点找齐。

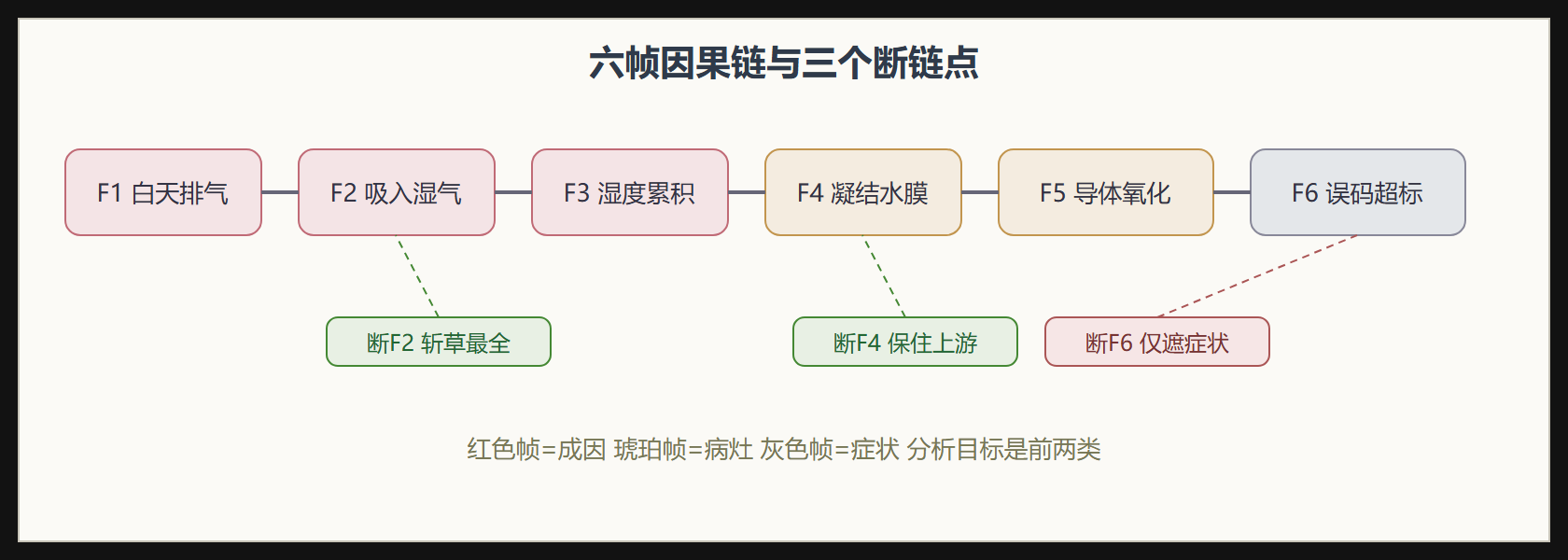

时间链与断链示意

本节要点回顾

• 分析的产出是把手：对象.属性级的可改动点，不是更长的文字描述
• 帧切到一事一帧：粗帧等于没分析
• 三类帧分色：成因帧、病灶帧才值得断，症状帧断之无用
• 上游杠杆高：断链越靠上游连带消除越多，但代价权衡留给评估
• 属性三角色：致害、受害、可利用——盘完属性才算分析闭环

常见问答

帧切到什么粒度才算合格

判据是"每一帧都能回答会不会发生、在哪发生"。如果一帧里你答不出"这帧发生在哪个对象的哪个部位"，说明还是粗帧，继续切。接头案例六帧是中等粒度；复杂装配问题切到十五帧也正常，但超过二十帧通常说明封闭世界画大了，先缩世界再切帧。

分析阶段要不要做实验

原则上不做——分析用的是既有知识与文献。例外是"五分钟实验"：一个能用办公室材料验证的机理疑问（比如透明杯模拟呼吸），值得当场做。超过五分钟的需求记入第五步的验证清单，别让分析会变成实验设计会。

把手太多（超过十个）怎么办

按"上游杠杆率"排序取前五个，其余归档为备选。杠杆率的粗算方法：该把手能连带消除的下游帧数除以改造它的预估代价等级（一到五档）。算不出代价等级的把手，说明领域知识缺口在哪，交给领域专家补齐后再入表。

分析阶段的产出物清单

一场合格的问题分析，散会时应带走四份产出：帧序列表（带触发条件）、封闭世界空间布置草图、把手清单（对象点属性格式、标注三角色）、以及"待核实机理"清单。第四份最容易被扔掉——它是纸面推演阶段的输入，扔了它，第五步的验证设计就要从零开始。把四份产出拍照归档的习惯，从第一次分析就该养成。
