2.3 5G核心网5GC与SBA
2.3 5G 核心网 5GC 与 SBA
本节摘要：5G 核心网 5GC 采用 服务化架构 SBA：网络功能 NF 通过 SBI（Service-Based Interface） 以 HTTP/2 + JSON 交互，替代 4G EPC 点对点接口。关键 NF 包括 AMF、SMF、UPF、PCF、UDM、NSSF 等。本节说明 CUPS 用户面分离与切片选择机制。
本节地图
阅读完本节，你应当能够：
- 列举至少 6 个 5GC NF 及其职责
- 解释 AMF 与 MME 的功能对应关系
- 说明 SMF 如何管理 PDU 会话与 UPF 选择
- 描述 PCF 策略与 UDM 订阅数据的作用
- 理解 NSSF 在网络切片选择中的位置
一、问题与直觉
4G EPC 里 MME、SGW、PGW、HSS 接口复杂、网元耦合——新功能往往要动多处。5GC 把能力拆成可复用 NF，像微服务一样注册到 NRF（Network Repository Function），彼此通过 RESTful SBI 调用。运营商可按需 scale-out 某个 NF 实例，第三方应用经 NEF 安全访问能力。
CUPS（Control and User Plane Separation） 把 UPF 从 SMF 逻辑中彻底分离：控制面 AMF/SMF 可集中，UPF 可部署在园区、MEC 站点，数据面本地 breakout，这是 URLLC 时延优化的架构前提。
二、核心原理
5GC 关键 NF
| NF | 全称 | 主要职责 |
|---|---|---|
| AMF | Access and Mobility Management | 注册、连接、移动性、NAS 信令 |
| SMF | Session Management | PDU 会话建立、IP 分配、UPF 选择 |
| UPF | User Plane Function | 包转发、QoS 执行、N6 至 DN |
| PCF | Policy Control | 策略规则、QoS 与计费策略 |
| UDM | Unified Data Management | 签约数据、认证凭证 |
| NSSF | Network Slice Selection | 为 UE 选择网络切片实例 |
| NRF | NF Repository | NF 注册与发现 |
| NEF | Network Exposure | 能力开放给第三方 |

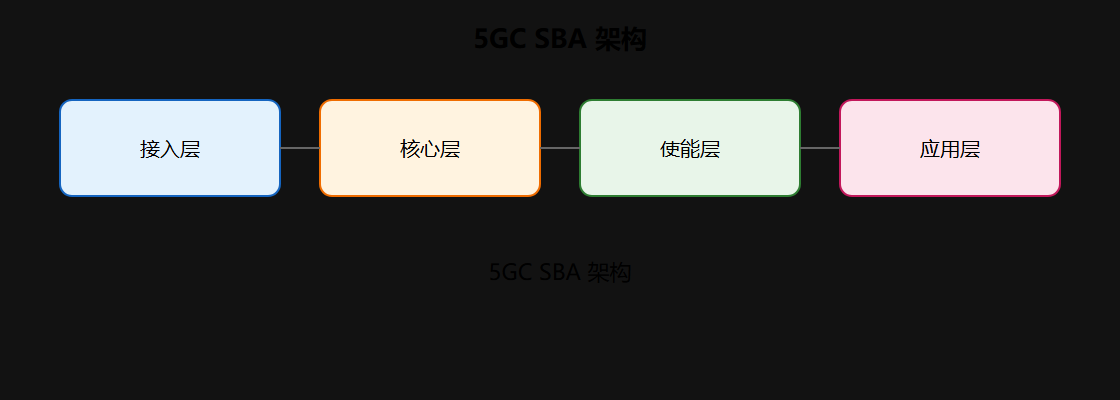

5GC SBA 架构
5GC SBA 架构
云原生部署：NF 以容器微服务运行，Kubernetes 编排，支持 CI/CD 式升级——这与 4G 专用硬件 appliance 形成鲜明对比。
三、工程实践要点
PDU 会话与 QoS Flow
SMF 建立 PDU 会话时指定 SSC 模式、DNN（数据网络名）、S-NSSAI（切片标识），并为每个 QoS Flow 配置 5QI（类似 4G QCI 但更丰富）。URLLC 使用低时延 5QI + 本地 UPF。
切片与 NSSF
UE 请求切片时，NSSF 根据签约与策略返回允许的 NSI（Network Slice Instance）。NSMF/NSSMF 负责切片生命周期——详见第 3 章网络切片。
⚠️ 常见坑：以为 5GC 只有三个 NF——实际完整部署含 AUSF、NEF、BSF、CHF 等十数个 NF，厂商集成方案差异大。
💡 关键直觉：SBA 的价值在「能力组合速度」，不是名词数量。
FAQ
问：5GC 与 EPC 能否互通？
答：通过 N26 等接口支持 5GS 与 EPS 互操作，便于 NSA 与语音回落。
要点串联
- SBA：HTTP/2 服务化接口替代点对点协议
- AMF/SMF/UPF：接入、会话、转发铁三角
- CUPS：UPF 可下沉至边缘
- NSSF/PCF/UDM：切片选择与策略签约
- 云原生：容器化 NF 提升弹性
下一节补全传输承载：没有合格回传，空口再低时延也会被吃掉。
深入：服务化接口与关键流程
SBA 的核心是把 5GC 拆成一组相互独立又可通过 API 协作的 NF，每个 NF 提供标准化的服务化接口（SBI），通过 NRF 注册与发现。一个典型流程是：UE 注册时，AMF 向 NSSF 查询允许的切片，向 AUSF 请求鉴权，向 UDM 获取签约数据；建立 PDU 会话时，AMF 选 SMF，SMF 选 UPF 并下发转发规则，同时向 PCF 请求策略。每一步都是服务调用而非专用协议，这让新功能可以像拼积木一样接入。
PDU 会话建立中的关键服务调用（示意） UE → gNB: RRC Setup + NAS PDU Session Request gNB → AMF: NGAP Initial Context Setup AMF → SMF: Nsmf_PDUSession_CreateSMContext SMF → PCF: Npcf_SMPolicyControl_Get（获取策略） SMF → UDM: Nudm_SDM_Get（签约数据） SMF → UPF: N4 Session Establishment（转发规则） SMF → AMF: Nsmf_PDUSession_UpdateSMContext（返回结果）
CUPS 与边缘计算的架构基础
CUPS（控制与用户面分离）是 5GC 的关键设计：控制面 NF（AMF/SMF/PCF）可以集中在省级机房，用户面 UPF 却可以下沉到地市、园区甚至基站侧。UPF 的下沉位置直接决定业务时延：AR 眼镜要 20 ms 级端到端，本地 UPF 能省掉回传大部分时延；大型行业客户的数据不出园，靠的也是 UPF 本地分流。理解 CUPS 就能理解为什么「核心网在云上，数据面在园里」成为 5G 行业方案的标配形态。
5GC 的云原生演进与运维
5GC NF 以容器或虚拟化形式部署在通用服务器上，支持弹性伸缩与灰度升级，这跟传统电信设备「插板卡扩容」的模式完全不同。运维上，5GC 引入了类似 IT 的自动化：CI/CD 流水线、配置即代码、自动巡检。但电信级可靠性要求（99.999%）也让 5GC 云化不能照搬互联网做法，需要故障域隔离、主备容灾与切片级资源隔离。读 5GC 时建议把「架构开放、运维 IT 化、可靠性电信级」三个矛盾面一起看，才能理解真实部署的复杂度。
网元功能与接口速查
把 5GC 的核心 NF 与接口串一遍：AMF 管接入与移动性，SMF 管会话，UPF 转发用户面，PCF 定策略，UDM 存签约，AUSF 做鉴权，NSSF 选切片，NRF 做服务注册发现，NEF 开放能力，CHF 计费，BSF 绑定会话与策略。NF 间通过 SBI 调用，RAN 侧通过 N2/N3 接口连接，N4 连接 SMF 与 UPF。记住这张网元地图，后续读任何 5GC 信令流程都能定位到具体网元。
部署形态与网络切片的关系
5GC 支持按需部署：控制面集中、用户面下沉、核心网切片化。企业专网场景下，可在园区部署完整或轻量 5GC，实现数据不出园与自主运维。核心网切片则是「一张物理网、多张逻辑网」的实现载体，每个切片拥有独立的 NF 实例或共享实例，配合传输切片与 RAN 切片共同保证端到端 SLA。理解 5GC 的部署灵活性，才能回答「企业到底需要什么样的核心网」这一高频问题。
