3.4 网络切片端到端
3.4 网络切片端到端
本节摘要：网络切片（Network Slicing） 在共享物理基础设施上创建逻辑独立的端到端网络，每切片可定制 RAN、传输、核心网 NF 与 SLA。典型切片类型对应 eMBB、URLLC、mMTC。本节说明 S-NSSAI、切片隔离与 NSMF 生命周期管理。
本节目标
阅读完本节，你应当能够：
- 解释端到端切片与「核心网 VPN」的差异
- 说明 S-NSSAI（SST + SD）含义
- 描述 NSSF 与 NSMF 的分工
- 列举切片隔离的资源与性能维度
- 分析切片 SLA 违约时的运维手段
一、问题与直觉
同一运营商既要卖 消费级无限流量，又要卖 工厂 99.999% 可靠控制，还要接 十万级电表——若共用一张 best-effort 网，高峰刷视频会挤占 AGV 控制包。切片 像在同一物理机上的多个 VM：共享 CPU，但 cgroup 限资源、故障隔离。
3GPP 定义切片标识 S-NSSAI（Slice/Service Type + Slice Differentiator）。UE 注册时携带请求，NSSF 返回可用 NSI；SMF 为 PDU 会话绑定切片专属的 UPF 与 QoS。演化上，切片是 5G「一网多用」的运营表达。
二、核心原理

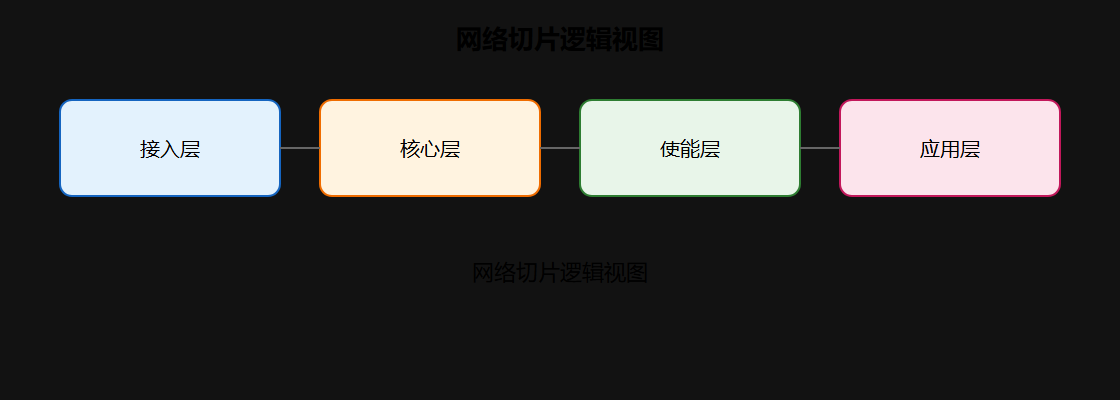

网络切片逻辑视图
网络切片逻辑视图
| 隔离类型 | 手段 |
|---|---|
| 资源 | RB、算力、回传带宽配额 |
| 性能 | 5QI、调度优先级 |
| 安全 | 独立 NF 实例、密钥 |
| 运维 | 切片级 KPI 与告警 |
NSSMF 管理 RAN 侧切片；NSMF 跨域编排；故障域隔离要求一个切片拥塞不拖垮另一切片 SLA。
三、工程实践要点
SLA 与计费
切片可 按 SLA 计费（保证时延/带宽的合同），企业专网常采 hard slice（专用频谱/UPF）vs soft slice（逻辑隔离）。
⚠️ 常见坑：只在核心网划切片，RAN 不划 RB——端到端 SLA 仍会破。
💡 关键直觉：切片 = 虚拟运营商能力，不是 VLAN 改名。
重点提炼
- 端到端：RAN + 传输 + 5GC 联合
- S-NSSAI：切片身份
- NSSF/NSMF：选择与编排
- 三类典型：eMBB/URLLC/mMTC
- 隔离：资源+性能+安全
下一节 MEC 把 UPF 与算力推到边缘，兑现 URLLC 时延承诺。
深入：切片标识与资源管理
切片的身份是 S-NSSAI，由 SST（切片类型：eMBB=1、URLLC=2、mMTC=3 等标准值）和 SD（区分同类型下不同切片）组成。UE 注册时携带请求的 S-NSSAI，网络通过 NSSF 结合签约数据决定允许哪些切片，PDU 会话再绑定到具体的网络切片实例（NSI）。切片与 QoS 的关系是：切片定义了「这条业务在哪张网里跑」，QoS 定义了「在网里享受什么待遇」，两者配合才能保证 SLA。
网络切片编排分层（示意） NSMF: 跨域切片编排（协调 RAN/传输/核心网资源） NSSMF(RAN): 无线侧切片配置（RB配额/调度优先级） NSSMF(TN): 传输侧切片（FlexE/VPN 带宽隔离） NSSMF(CN): 核心网切片（专属/共享 NF 实例） 切片生命周期: 准备 → 部署 → 运行 → 释放
隔离的维度与取舍
切片隔离不是全有或全无，而是多维度可配置：资源隔离（带宽/算力配额）、性能隔离（调度优先级、时延预算）、安全隔离（独立密钥/实例）、运维隔离（独立监控域）。隔离程度越高，成本越高，灵活性越差。工业专网通常要硬隔离（专用 UPF + 专用资源），消费业务多用软隔离（逻辑共享）。规划切片时要先问业务对隔离的真实要求，再选择隔离粒度。
切片商业模式与计费
切片把网络能力变成可计费的服务：按带宽、按时延、按连接数、按地理位置都可以定价。企业客户购买切片时，合同中 SLA（保证时延、可用性、数据不出园）成为关键条款，网络要能证明自己兑现了 SLA。这带来了网络侧的新能力需求：切片级 KPI 监控、故障快速定位、SLA 违约自动赔付。读切片章节时，把「技术隔离、业务 SLA、商业计费」三层合起来看，才算真正理解切片的完整形态。
切片与 QoS 的配合
切片决定「业务在哪个网络跑」，QoS（5QI）决定「在这张网里享受什么服务等级」。一个 URLLC 切片内部，还可以按 5QI 区分不同业务的时延与可靠性要求。规划切片时，先定义业务的 SLA（时延、可靠性、带宽、连接数），再映射到切片类型与 QoS 参数。只有 SLA 定义清楚，切片的资源配额与监控指标才有依据。
切片运维与 SLA 保障
切片运营要求网络具备切片级可观测性：KPI 采集、故障定位、性能预警都要按切片维度展开。SLA 保障要落到合同，网络侧通过切片监控证明时延、可用性达标。运维工具链包括切片管理面（CSMF/NSMF/NSSMF）与数据面监控的联动。企业客户购买切片时，应要求运营商提供 SLA 报告与故障响应机制。
