4.5 LDPC 与 Polar 编码
本节摘要：5G NR 数据信道采用 LDPC（低密度奇偶校验），控制信道采用 Polar 码——二者取代 LTE 的 Turbo 码。LDPC 适合高吞吐大数据块；Polar 在短包低时延控制信令上接近容量。本节说明选型原因与工程影响。
本节导读
阅读完本节，你应当能够：
- 解释 LDPC 相对 Turbo 在 NR eMBB 中的优势
- 说明 Polar 码成为控制信道标准的过程
- 区分数据信道与控制信道的编码分工
- 理解码率、块长与吞吐的关系
- 说明 HARQ 与信道编码的协同
一、问题与直觉
LTE 用 Turbo 码 近香农限，但 >1 Gbps 高吞吐 时解码复杂度与延迟上升。LDPC 译码可并行、适合 FPGA/ASIC 实现，在 Wi-Fi、DVB 已验证；3GPP 为 NR 数据信道选定 QC-LDPC 基图。
控制信道包短（几十 bit），Turbo 优势不明显。Polar 码 由 Arikan 2009 提出，被证明对称 B-DMC 下 达到容量；2016 年 3GPP 竞赛中 Polar 胜出控制信道——演化上，5G 编码是「数据用 LDPC、控制用 Polar」的双轨方案。
二、核心原理
| 信道 | 编码 | 块长特点 | 原因 |
|---|---|---|---|
| PDSCH/PUSCH | LDPC | 大 | 高吞吐、可并行译码 |
| PDCCH/PUCCH | Polar | 小 | 短包低时延、近容量 |

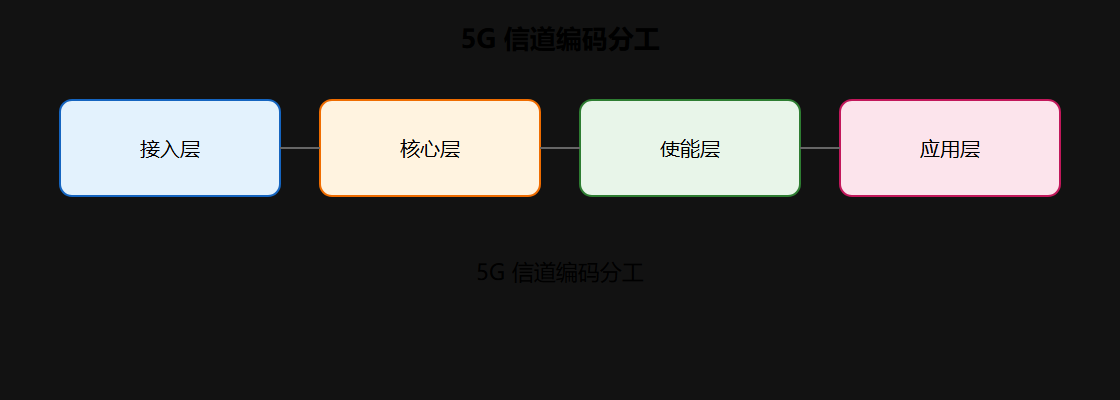

5G 信道编码分工
5G 信道编码分工
HARQ：译码失败触发增量冗余重传；URLLC 可限制重传次数以满足时延。
三、工程实践要点
实现复杂度
终端基带芯片需 LDPC 迭代译码器 + Polar SSC 译码；测试仪需覆盖多种 MCS 与码率组合。
⚠️ 常见坑：高 MCS 下信道估计误差放大——编码增益救不了烂 SINR。
💡 关键直觉：编码选型的分水岭是包长与吞吐，不是「谁更新就用谁」。
本节速览
- LDPC：数据信道、高吞吐
- Polar：控制信道、短包
- 替代 Turbo：NR 相对 LTE 编码革新
- HARQ：与编码协同
- ASIC：并行 LDPC 是关键
第 5 章把这些物理层能力嵌入 3GPP 协议栈与信令流程。
深入：信道编码的基本原理与演进
信道编码的作用是在信号受噪声和干扰影响时，通过加入冗余校验比特让接收端能够发现并纠正错误。Shannon 证明了存在达到信道容量的编码，但如何构造可工程实现的近容量码是几十年难题。Turbo 码在 3G/4G 中接近容量，但解码时延与吞吐受限。LDPC 码基于稀疏校验矩阵迭代译码，天然适合并行实现，高吞吐场景优势明显；Polar 码利用信道极化，理论上是首个被证明可达到容量的构造性编码。
NR 信道编码选择（示意） 数据信道（PDSCH/PUSCH）: LDPC 基图1: 大传输块，高码率（>1/4，大块） 基图2: 小传输块，低码率（<1/4，小块） 控制信道（PDCCH/PUCCH）: Polar 短码块、低码率、接近容量 调制: QPSK/16QAM/64QAM/256QAM 按需
LDPC 的速率匹配与重传
LDPC 编码后通过速率匹配（打孔、缩短、重复）适配不同码率与传输块大小，HARQ 的增量冗余重传利用速率匹配实现：初传用高码率版本，重传带更多冗余比特，合并译码提高成功率。基图选择规则是：大块高码率用基图1，小块或低码率用基图2，编码器按此切换。理解速率匹配与 HARQ 的配合，是读懂「为什么重传后速率更高更可靠」的关键。
编码对系统性能与实现的影响
编码选择影响吞吐、时延与终端复杂度三个维度。LDPC 并行译码让高吞吐成为可能，但需要较大的译码器面积与功耗；Polar 短包译码简单，适合控制信令的快速处理。对系统设计而言，编码与调制、HARQ、信道估计共同决定链路性能，单独谈「用哪种码」没有意义。理解编码在链路中的角色，才能在做链路预算和误码分析时抓住要点。
编码增益与链路预算
信道编码提供的增益体现在要求的 SINR 降低：采用强码后，相同误码率要求的 SINR 更低，等于间接扩大覆盖。链路预算中，编码增益、调制阶数、MIMO 增益共同决定可支持的最大速率。规划时做「SINR-码率-吞吐」对应表，是无线网络优化的标准动作。理解编码在链路中的位置，就不会孤立地评估「哪种码更好」。
编码技术的持续演进
编码技术在持续演进：5G-Advanced 与 6G 研究更高效的编码与联合设计，例如面向 AI 的编码、面向 URLLC 的超短码、以及编码与调制的联合优化。但 LDPC/Polar 在当前 5G 体系内的地位稳固。读编码章节时，把「数据用 LDPC、控制用 Polar」这一分工作为基线，再关注未来的增强方向即可。
编码与性能评估
评估编码性能要看三个维度：纠错能力（给定 SINR 下的误码率）、吞吐（单位时间可传的有效比特）与复杂度（译码延迟与功耗）。LDPC 在高吞吐、大块场景综合最优，Polar 在短包、低时延控制场景表现突出，两者的分工是 5G 链路性能的重要支撑。做链路分析时，把编码、调制、MIMO、HARQ 放在一起看，才能得到准确的性能评估。
