8.1 Android Studio 与布局设计器

本节摘要：布局设计器是"看得见地写界面"的车间——拖控件、拉约束、多屏预览一次到位；Layout Inspector 则是"看得穿"的 X 光机，把运行中界面的真实测量值逐层照出。本节用两台仪器修好战绩条目的窄屏截断故障。

车间：Design 视图的正确用法

打开 activity_main.xml，右上角 Code / Split / Design 三个标签切换手写、双栏与纯可视化。推荐常驻 Split：左边 XML 右边预览，改动即时渲染，两边互相定位——在 XML 里点一个控件，预览里它高亮；反过来在预览里点一下，光标跳回对应标签。这比纯手写快，也比纯拖拽可控。

拖拽建布局的流程以约束布局为例：从 Palette 面板拖一个 Button 到画布，四个圆形锚点出现在四角——拖动锚点到父容器边缘或邻居边缘就是创建约束，4.3 节的蓝色链条在鼠标下变得直观。设计器顺手生成的 XML 与手写完全一致，没有任何魔法，拖拽只是替你打字。但要对两件事保持警惕：其一是自动推断约束（Magic Wand 图标）猜错方向的频率不低，生成后务必逐条检查；其二是拖拽产生的 id 是默认序号，发布前统一改成有意义的名字。

工具栏还有两排被低估的开关。旋转按钮横竖屏一秒切换——猜数字的按钮行横屏挤成什么样，点一下就知道；设备下拉换分辨率预览，配合 4.1 节的权重写法正好验证"比例是否真的自适应"。再加 tools:text 与 tools:visibility（预览占位文本与占位显示），不用跑真机就能让画布接近成品长相。

X 光机：Layout Inspector

预览看到的只是"设计时的模样"，运行时真实测量值要靠 Layout Inspector。战绩页故障走一遍全流程：窄屏上"太大了"三个字被截断成"太…"。

第一步，App 跑起来停在战绩页，菜单 Tools 里打开 Layout Inspector 选择进程，界面快照进来。左侧 Component Tree 是真实视图树，中间是带标尺的快照，右侧属性面板显示选中控件的一切。第二步，点击被截断的 TextView，属性面板里两个数字直接锁定病因：measuredWidth 是 42，而它右侧紧贴父容器边、layout_width 写的是 wrap_content——左边被邻居挤、右边被父容器压，42 就是它被夹剩的空间。第三步回 XML 看，病根是"猜 47"的 TextView 写了固定 80dp 宽，窄屏放不下这组横排。

修复方案两选一：把固定宽度改成 wrap_content 让内容自适应；或整行改用 4.3 节的链条约束，value 占满中间、judge 靠右。改完在设备下拉里再切两个分辨率复测，截断不再出现。

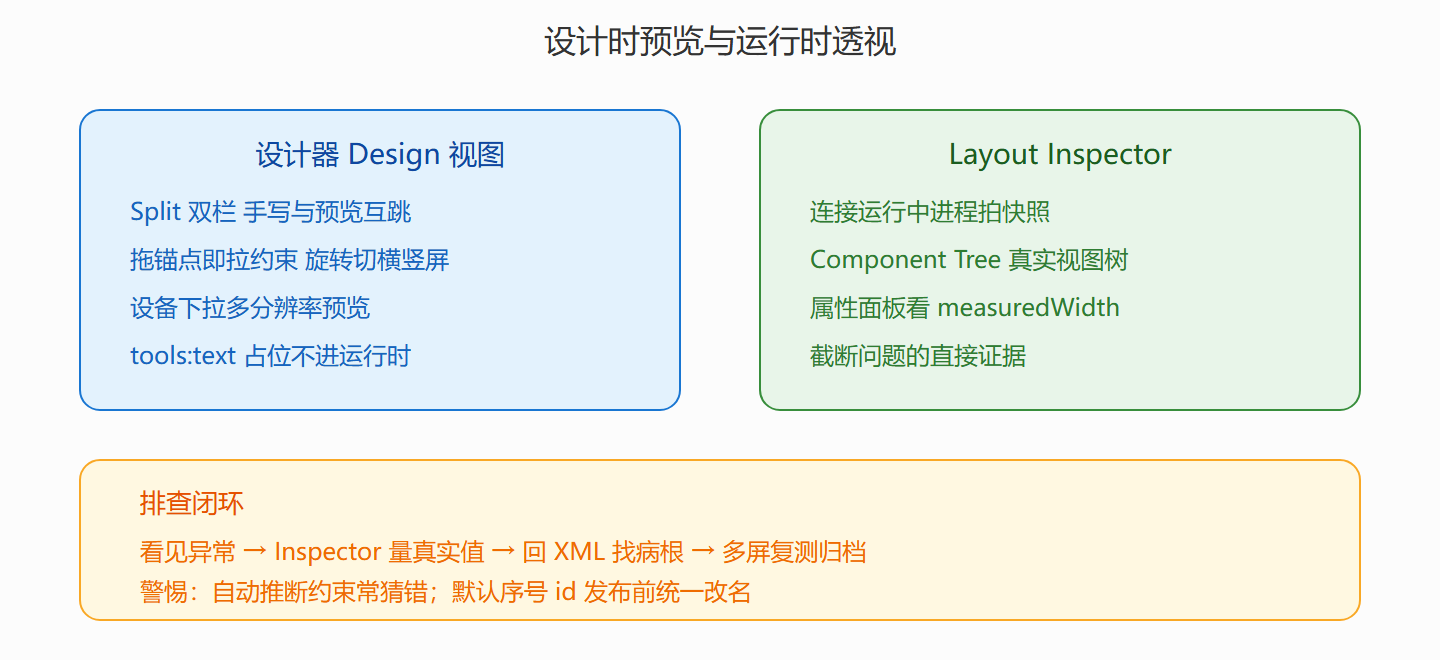

图：两台仪器的分工

💡 快捷键三条起步：双击 Shift 全局搜索一切；Ctrl 加斜线注释当前行（XML 里同样有效）；Alt 加 Enter 是"报错药箱"，光标放在红色标记上按它，系统给出的修复建议常比搜索快。

本节要点回顾

• 常驻 Split 视图：两边互跳，比纯手写快、比纯拖拽可控。
• 拖锚点即约束：生成物与手写 XML 等价，自动推断要复查。
• 预览多屏：旋转加设备下拉，权重与约束的自适应当场验证。
• Inspector 量真实值：measuredWidth 与设计预期对不上时，证据就在属性面板。
• tools: 命名空间：预览占位不进运行时，列表模板标配。

上手清单与常见疑问

把设计器用顺需要一份起步清单：第一周只练三件事——Split 视图下改 XML 看预览、拖一个约束完整的登录表单、用旋转与设备下拉各查一遍；第二周加两件——给列表模板配 tools 占位、用 Component Tree 核对层级是否如你所想。两周下来，设计器就从陌生工具变成肌肉记忆。

拖出来的布局手写改会不会冲突？ 不会，两边是同一份 XML 的两个视图，改动实时同步。真正的冲突在人不在工具：团队里要约定"约束一律手写微调、摆放可以拖拽"，风格统一比工具站队重要。

预览和真机不一样以谁为准？ 永远以真机为准。预览是快速反馈的近似环境，字体渲染、触控反馈、性能表现都与真机有差距；预览用来扫结构性问题，真机用来签收体验，这条分工线在下一节还会再次出现。

布局性能什么时候需要专门关心？ 出现症状再深究——滚动掉帧、打开页面卡顿是信号，工具栏里的渲染分析（如过度绘制检查）那时再学不迟。入门期把"层级浅、测量少"当作写布局时的背景意识即可，不必为没有发生的性能问题提前支付复杂度。

从设计器到检查器的完整工作流

把本章两台仪器串成一条日常流水线，值得逐字抄进工作笔记：写布局阶段，Split 视图常开，改一处看一眼预览，横竖屏与两个分辨率各扫一次；联调阶段，真机跑起来后连 Layout Inspector 拍快照，核对关键控件的真实测量值与设计稿数值；出问题阶段，先在 Inspector 里定位异常控件，再回 XML 找声明源头，改完重跑快照确认数字对上。这条"预览、快照、核对"的三段流，把"看起来对"升级成"量出来对"，是本章想交付的肌肉记忆。

设计器还有一批容易被忽略的辅助面板值得点名：Palette 按分类检索控件、Attributes 面板可视化改属性并实时预览、警告条直接标出缺失约束与嵌套建议。新手常犯的错是把设计器只当画布用，错过了 Attributes 面板这个"属性字典"——它按分组列出当前控件的全部可调项，比搜索引擎查属性表快得多。反过来，也别让拖拽代劳一切：约束的数值微调、id 的命名、tools 属性的手工补充，都该在 Code 侧完成。工具的边界感本身就是工程素养——让可视化干探索的活，让文本干精确的活，两台引擎各在其位。

最后说说版本更迭的心态：Android Studio 每年数个版本，面板位置与图标时有变动，但"设计时预览、运行时检查"的双仪器架构十年未变。学工具要学慢变量——预览、快照、真实测量值这套思维框架不会过时，快变量查文档即可，这个分辨力本身就是工具学习的元技能。
