3.5 Auto Layout：枝条的伸展规则

3.5 Auto Layout：枝条的伸展规则

本节摘要：写死坐标的界面换一台设备就散架。Auto Layout 不存坐标，存"关系"：某个视图与谁对齐、宽多少、离谁多远，系统解方程算出唯一解。本节讲约束的代数本质、锚点 API 的四类常用关系、固有内容尺寸与优先级，四种布局工具（Storyboard、XIB、纯代码、栈视图）的取舍，最后实战"约束冲突"的排错——这是 iOS 新手翻车率最高的一个坑。

枝条为什么越长越乱

先看反例。把标签钉在写死的坐标上：

// 反例：frame 写死（屏幕宽 393 的机型上勉强能看）
nameLabel.frame = CGRect(x: 160, y: 400, width: 80, height: 30)
// 换到小屏机型：标签挤到屏幕外；开大字号：文字被截断；转横屏：彻底失踪
​

写死坐标的本质问题是它只对一个屏幕尺寸成立。Auto Layout 换思路：你不告诉系统"在哪"，而是描述"和什么保持什么关系"，由它在运行时按真实屏幕解出位置。一条约束就是一个等式：

// 锚点 API：每行是一条"关系语句"，翻译在注释里
NSLayoutConstraint.activate([
    nameLabel.centerXAnchor.constraint(equalTo: view.centerXAnchor),
    // nameLabel.水平中心 == 父视图.水平中心  （居中）

    nameLabel.topAnchor.constraint(equalTo: photo.bottomAnchor, constant: 12),
    // nameLabel.顶 == photo.底 + 12          （照片下方留 12 点间距）

    nameLabel.widthAnchor.constraint(lessThanOrEqualToConstant: 300),
    // nameLabel.宽 ≤ 300                     （不等式约束也允许，配优先级用）

    waterButton.widthAnchor.constraint(equalToConstant: 120),
    // waterButton.宽 == 120                  （定宽：自身足够，不需要别的变量）
])
​

视图自身有四组锚点（上下左右边、横竖中心、宽高、前缘后缘），几乎能表达所有常见关系。判定一条约束"够不够"的标准只有一条：对每个视图，水平和垂直两个方向各自的位置与大小都要能唯一确定——缺了叫欠定（界面位置不确定，系统自动补约束并告警），多了打架叫过定（冲突，控制台刷屏）。

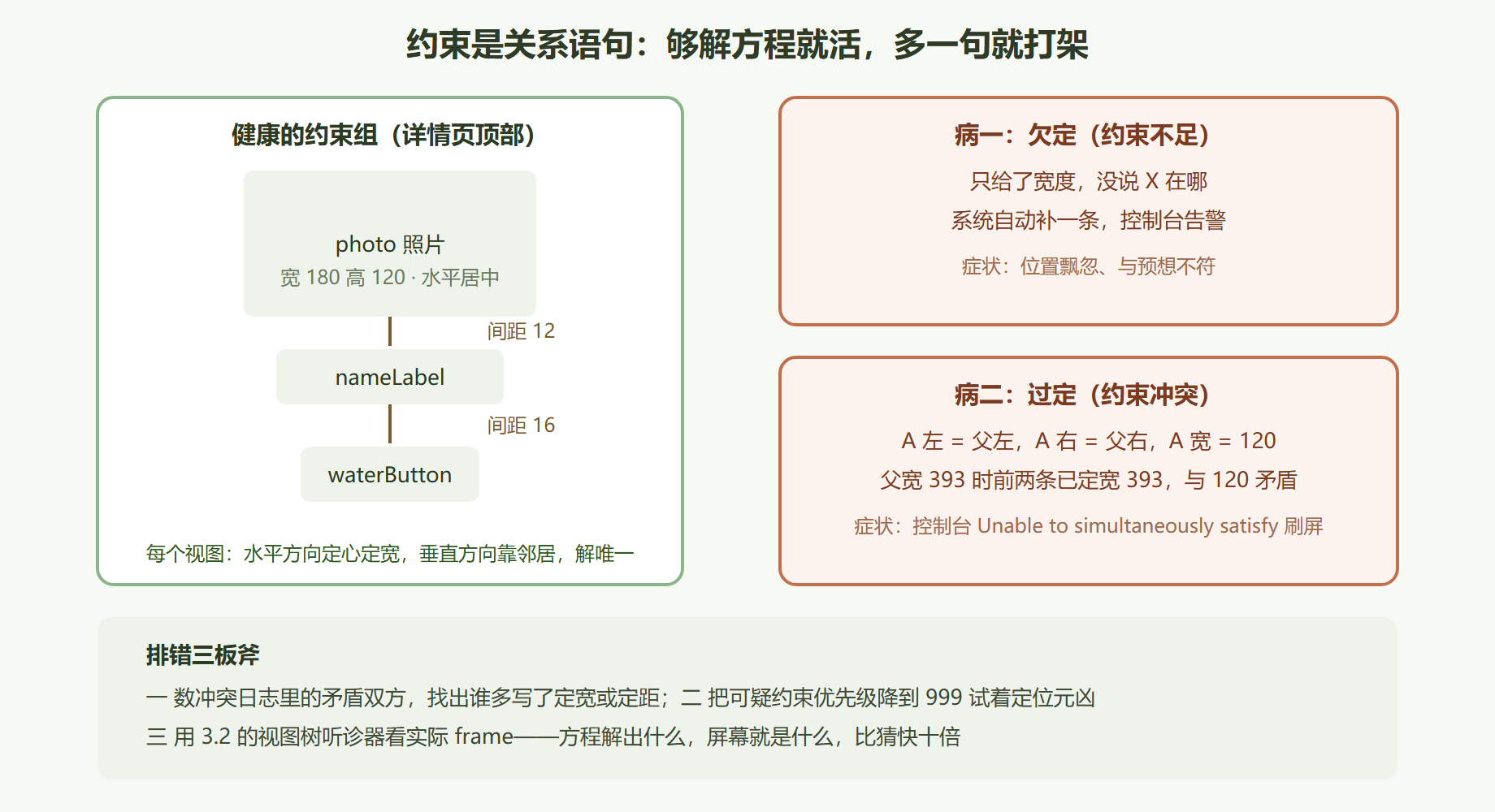

图 3-4 约束关系图与两类经典病

固有内容尺寸：标签为什么"自己知道多大"

UILabel、UIButton 这类控件有固有内容尺寸（intrinsic content size）：文字多长它想多宽，不指定宽高约束时系统按内容取尺寸。这带来一个高频技巧——贴边内边距：

// 经典组合：标签贴住父视图边缘，留 16 点边距，垂直居中
NSLayoutConstraint.activate([
    statusLabel.leadingAnchor.constraint(equalTo: view.leadingAnchor, constant: 16),
    statusLabel.centerYAnchor.constraint(equalTo: view.centerYAnchor),
    // 没写宽高：标签按文字内容自己撑开（固有内容尺寸在工作）
])
// 约束优先级：需要"可拉伸但别太宽"时，用不等式 + 优先级
statusLabel.widthAnchor.constraint(lessThanOrEqualToConstant: 300).isActive = true
let hug = statusLabel.contentHuggingPriority(for: .horizontal)
print("水平抱紧优先级 \(hug.rawValue)")      // 251（比默认约束 1000 低，可被拉伸规则压过）
​

拥抱优先级（内容抱紧自己）与抗压优先级（被压缩的抵抗力）是固有尺寸的两道闸门：两个标签同排、空间不够时，抗压低的先被截断。知道这两个词，搜索排错方案时才搜得中。

四种布局工具怎么选

本教程主线选纯代码：约束写出来看得见、版本管理看得见diff、排错看得见数字——学习期没有比这更好的选择。栈视图值得单独给一段代码，它是"约束的打包批发"：

// 栈视图：一行代码管一组排列，间距对齐全包
let row = UIStackView(arrangedSubviews: [nameLabel, reminderSwitch])
row.axis = .horizontal                    // 水平排
row.spacing = 12                          // 间距 12
row.alignment = .center                   // 垂直居中对齐
row.distribution = .fill                  // 分配方式：按内容填充
row.translatesAutoresizingMaskIntoConstraints = false
view.addSubview(row)
// 之后只需约束 row 自己——它替你管孩子（水平方向自动排开）
NSLayoutConstraint.activate([
    row.leadingAnchor.constraint(equalTo: view.leadingAnchor, constant: 16),
    row.trailingAnchor.constraint(equalTo: view.trailingAnchor, constant: -16),
    row.topAnchor.constraint(equalTo: view.safeAreaLayoutGuide.topAnchor, constant: 12),
    row.heightAnchor.constraint(equalToConstant: 44)
])
​

案例：一次真实的约束冲突排错

背景：给"浇水按钮"同时加了三条约束后，运行时控制台刷出 Unable to simultaneously satisfy constraints，按钮宽度表现诡异。操作：重现约束组，读日志。

NSLayoutConstraint.activate([
    waterButton.leadingAnchor.constraint(equalTo: view.leadingAnchor, constant: 16),
    waterButton.trailingAnchor.constraint(equalTo: view.trailingAnchor, constant: -16),
    waterButton.widthAnchor.constraint(equalToConstant: 120),   // 冲突元凶
    waterButton.topAnchor.constraint(equalTo: nameLabel.bottomAnchor, constant: 16)
])
// 控制台输出（节选）：
// Unable to simultaneously satisfy constraints. ...
// "<NSLayoutConstraint:0x... UIButton.width == 120>"
// "<NSLayoutConstraint:0x... UIButton.leading == UIView.leading + 16"
// "<NSLayoutConstraint:0x... UIButton.trailing == UIView.trailing - 16"
// ... Will attempt to recover by breaking constraint: width == 120
​

结果：系统放弃定宽约束，按钮被拉到全宽减两侧 16。解读：日志直接列出打架的三方——左右贴边已经隐含"宽 = 屏宽 - 32"，再叠加定宽 120 就是方程无解；系统按优先级（全部 1000）随机挑一条打断，界面"看起来还行"纯属运气。修复二选一：删掉定宽（要全宽），或删掉右贴边（要定宽居中）。变式：对"通常成立但极端屏幕想让路"的约束，把优先级设 750（required 之下），冲突时它自动让位而不是崩日志——比如长文案的宽度约束设 750，小屏自动截断。

⚠️ 常见坑：忘了设 translatesAutoresizingMaskIntoConstraints = false 就加约束，系统仍按老式 frame 自动布局翻译，出现"约束全对但位置全错"的灵异现场。纯代码建视图的第一行永远先关它。

本节要点回顾

• 约束是关系不是坐标，运行时按真实屏幕解方程，换设备不散架；
• 够定判据：每个视图水平垂直各自的位置与大小可唯一确定；
• 固有内容尺寸让文本控件自知大小，拥抱与抗压优先级决定挤压顺序；
• 冲突排错：读日志找矛盾双方，删多余约束或降优先级 750 让路；
• 纯代码先关 translatesAutoresizingMask；成排布局交给 UIStackView 批发。

单页会排了，多页怎么连成园——下一节立主干：导航。
