4.5 自定义视图与绘制：自育新品种

本节摘要：系统控件库再全，也长不出"按浇水进度变色的圆环"。自定义视图是自育品种的路：继承 UIView，重写 draw 方法，用 Core Graphics 的画笔（路径、描边、填充）直接作画。本节讲 draw 的触发纪律（只通过 setNeedsDisplay 请求）、贝塞尔路径三件套（线、弧、填充）、进度环的完整实现，以及 draw 的性能代价与替代方案——该画时才画，该省时用图层。

控件库里没有进度环

详情页想要一个圆环：外圈灰色轨道，内圈按"距下次浇水还剩几天"的比例填充蓝色，中间写百分比。翻遍系统控件——进度条是直的，仪表盘太重，都不对味。这就是自定义视图的出场时机：当视觉由数学定义而非内容决定时，画比摆更直接。

先立三条铁律，再看代码：

draw 只做一件事：画。不做布局、不发网络请求、不写业务判断——它是渲染管线的一环，混进杂质会拖慢整个界面；
重画必须申请：调 setNeedsDisplay 把视图标记为"脏"，系统在下一帧统一重画；直接调用 draw 方法是无效功（画在没有上下文的地方）；
每次 draw 都是白纸：系统不保留上一帧，画到一半的痕迹全部重来——所以"当前进度"必须存成属性，draw 每次照属性画全图。


final class ProgressRingView: UIView {
    var progress: CGFloat = 0 {                 // 0...1 浇水进度
        didSet { setNeedsDisplay() }            // 属性一变就申请重画（铁律二）
    }
    var ringColor: UIColor = .systemBlue
    var trackColor: UIColor = .systemGray5

    override init(frame: CGRect) {
        super.init(frame: frame)
        backgroundColor = .clear
        isOpaque = false                        // 透明背景，圆环外不挡人
        contentMode = .redraw                   // 尺寸变化时也重画（配合 bounds 重绘）
    }
    required init?(coder: NSCoder) { fatalError("纯代码") }

    override func draw(_ rect: CGRect) {
        let center = CGPoint(x: bounds.midX, y: bounds.midY)
        let radius = min(bounds.width, bounds.height) / 2 - 10   // 留 10 点线宽余量
        let lineWidth: CGFloat = 10

        // 第一层：灰色轨道（整圈）
        let track = UIBezierPath(arcCenter: center,
                                 radius: radius,
                                 startAngle: -.pi / 2,           // 十二点方向起
                                 endAngle: .pi * 1.5,            // 顺时针转满一整圈
                                 clockwise: true)
        trackColor.setStroke()
        track.lineWidth = lineWidth
        track.lineCapStyle = .round
        track.stroke()                                          // 描边画出轨道

        // 第二层：进度弧（按 progress 截取）
        let sweep = .pi * 2 * progress
        let arc = UIBezierPath(arcCenter: center,
                               radius: radius,
                               startAngle: -.pi / 2,
                               endAngle: -.pi / 2 + sweep,
                               clockwise: true)
        ringColor.setStroke()
        arc.lineWidth = lineWidth
        arc.lineCapStyle = .round                               // 端点圆头，收笔不生硬
        arc.stroke()

        // 第三层：中心文字（百分比）
        let text = "\(Int(progress * 100))%" as NSString
        let attrs: [NSAttributedString.Key: Any] = [
            .font: UIFont.boldSystemFont(ofSize: radius * 0.5),
            .foregroundColor: UIColor.darkGray
        ]
        let size = text.size(withAttributes: attrs)
        text.draw(at: CGPoint(x: center.x - size.width / 2,
                              y: center.y - size.height / 2), withAttributes: attrs)
    }
}

使用与输出：


let ring = ProgressRingView(frame: CGRect(x: 0, y: 0, width: 160, height: 160))
view.addSubview(ring)
ring.progress = 0.62        // 环填充到 62%，中心显示 62%
// 每日一跳：进度推进时只改属性，didSet 自动申请重画
ring.progress = 0.75        // 下一帧画面变为 75%，无闪烁

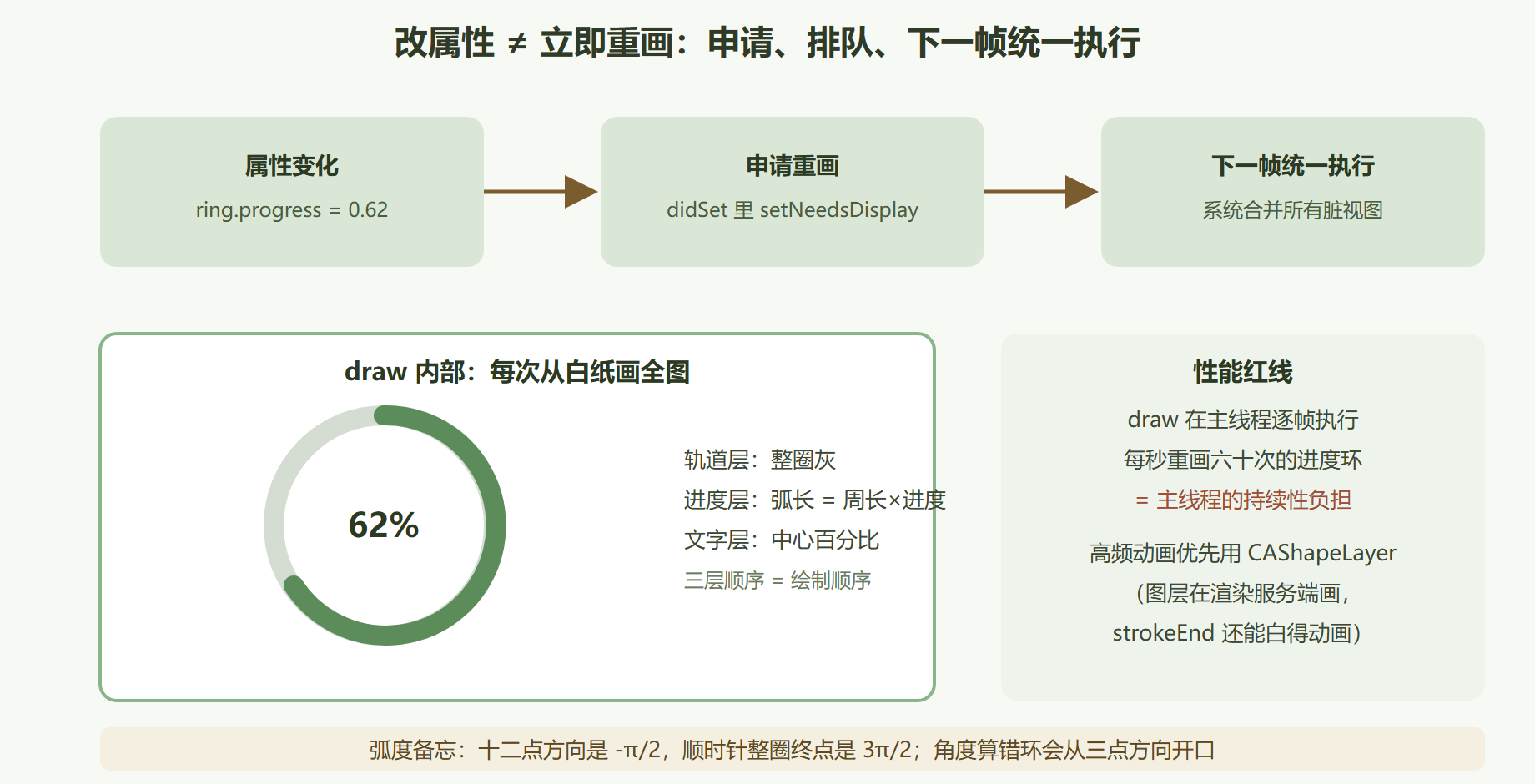

图 4-5 一帧的诞生：从属性变化到像素上屏

路径三件套：线、弧、填充

Core Graphics 的世界只有一支笔（路径 UIBezierPath）与三种用法——描边、填充、裁剪。圆环用了弧与描边，补全另外两样：


// 线段：养护折线图（最近七天浇水量）
let chart = UIBezierPath()
chart.move(to: CGPoint(x: 20, y: 100))                  // 落笔
chart.addLine(to: CGPoint(x: 60, y: 40))                // 第一段
chart.addLine(to: CGPoint(x: 100, y: 70))
chart.addLine(to: CGPoint(x: 140, y: 30))
UIColor.systemTeal.setStroke()
chart.lineWidth = 3
chart.stroke()                                          // 输出：一条四点三段的折线

// 填充：折线下方铺色（视觉上是面积图）
let area = chart.copy() as! UIBezierPath
area.addLine(to: CGPoint(x: 140, y: 100))               // 沿底边合拢
area.addLine(to: CGPoint(x: 20, y: 100))
UIColor.systemTeal.withAlphaComponent(0.2).setFill()
area.fill()

坐标系提醒（3.2 的延续）：draw 里的原点在本视图 bounds 左上角，y 轴向下——折线图"数值越大画得越高"要自己做 y = height - value 的翻转，这是图表代码的经典第一步。

案例：让进度环接入真实数据

背景：详情页的环要反映"剩余天数占比"，且每天回来都要对。操作：把模型翻译成 progress，接 3.3 的生命周期刷新。


final class PlantDetailViewController: UIViewController {
    private let ring = ProgressRingView(frame: CGRect(x: 0, y: 0, width: 160, height: 160))
    private var plant: Plant

    override func viewDidLoad() {
        super.viewDidLoad()
        view.addSubview(ring)
        ring.center = view.center                        // 简化示意，正式用约束（3.5）
        renderRing()
    }
    override func viewWillAppear(_ animated: Bool) {     // 每次回来重算（3.3：每次刷新进这里）
        super.viewWillAppear(animated)
        renderRing()
    }
    private func renderRing() {
        let ratio = 1 - CGFloat(plant.passedDays) / CGFloat(max(plant.intervalDays, 1))
        ring.progress = min(max(ratio, 0), 1)            // 钳位到 0...1，防除零
        print("环进度更新：\(Int(ring.progress * 100))%")
        // 输出示例：环进度更新：33%
    }
}

结果：进度随天数衰减，浇水后回到满环。解读：钳位那行是防御性代码——passedDays 可能超过 intervalDays（忘了浇），不钳位弧长会画过一圈穿帮；renderRing 挂在 viewWillAppear，保证从别的页面回来时环是新的（数据变了必须有人申请重画，铁律二的完整闭环）。变式：环的配色随紧急度切换（剩余三成以下变橙、见底变红），在 renderRing 里一并设 ringColor；再进一步，4.3 的拖动手势已能改 progress——视图、手势、绘制三件套此刻合体。

⚠️ 常见坑：在 draw 里创建图片解码、读文件。draw 每帧都在跑，这些重活会直接拖掉帧率——重资源在别处备好存成属性，draw 只负责"把准备好的东西画出来"。

本节要点回顾

draw 三铁律：只画、申请才重画、每次白纸从头画；
路径三用法：描边、填充、裁剪；弧记住十二点方向是负九十度、y 轴向下；
属性驱动：didSet 申请重画，是自定义视图对外最干净的接口；
生命周期接线：数据刷新挂 viewWillAppear，渲染闭环才算完整；
性能红线：高频重画换 CAShapeLayer，draw 留给低频静态图形。

UIKit 的器官全齐了。下一章换一种长法——SwiftUI 把这些器官全部声明式重写。
