接收链的收尾：在修整好的星座上逐符号定夺归属（解调），再用信道编码的冗余把漏网的错误掰正（译码）。本节讲软判决如何比硬判决更值钱，最后把整张接收链路图"反向发射链 + 同步估计均衡"串成一体。

学习目标

阅读完本节，你应当能够：

1. 说出解调（映射回比特）与译码（用冗余纠错）各在修什么，为什么软判决比硬判决赚。
2. 定义对数似然比（LLR），解释它为何是软信息的标准载体。
3. 把整张接收信号链按"下变频→同步→估计→均衡→解调→译码"的顺序复述并解释相互关系。
4. 体会"发射端多讲究，接收端多省力"在本章收尾处如何落地。

一、硬与软：最后一道判断题

均衡把波形修干净后，摆在你面前的是星座图上一个大致的点，你要判它是哪个格位。两套判法：

• 硬判决：直接把点归到最近的星座点，输出确定性比特（0/1）。简单，但把"这个点离两格差不多远"的犹豫信息全丢了。
• 软判决：不急着定，把这个点对每个候选格位的"对数似然比"（LLR）原原本本递给译码器。LLR 正负给倾向，绝对值给信心。

信道译码（Turbo/LDPC 的置信传播）是吃"信心存量"的赢家：给它软信心，它能在迭代里把多份犹豫互相印证，从而多赚 2~3 dB。硬判决把这些信心提前扔了，等于把免费得来的增益倒掉。这就是工程里几乎咬定软判决的原因——代价只是多算一点 LLR，收益却是看得见的可靠性。

软判决的收益在迭代码里被放得最大。Turbo 码靠两个分量译码器来回互喂软信息，LDPC 靠稀疏校验图上的置信传播左右传递，两者每一次迭代都在重用"我不是很有把握"这类软证据，把看似无用的犹豫累积成可纠错的底气。若在源头就把软信息砍成硬比特，迭代就失去了可以交换的"货币"，增益自然大幅缩水。所以"软判决 + 迭代译码"往往被当成一个整体设计，而不是两块独立的拼图——理解了这条，你就明白为什么 4G/5G 的接收端把这个环节做得这么重。

二、LLR 到手：软信息长什么样

对 BPSK，若映射 0→+1、1→-1，接收 y，噪声方差 σ²，其对数似然比对每个符号是：

L(y) = 2·y / σ²。

正负表倾向，|L| 说明多信几分。y 越靠 ±1、噪声越小，L 越绝。高阶 QAM 的 LLR 逐比特算，但要义一样——把连续的信心值交给下游，而不是切一刀硬说 0 还是 1。这份"软仗"的写法不复杂，一段最小复现就能看见硬判丢信息：

import numpy as np
y = np.array([0.9, 0.4, -1.1, 1.2, 0.05])      # 接收样本（BPSK 下）
var = 0.25
LLR = 2 * y / var                                # 软信息：带符号的信心
hard = np.sign(y)                                # 硬判决：只留符号
print("软信息 LLR：", np.round(LLR, 2))
print("硬判定：   ", hard)
print("丢掉的信心在 |LLR|：", np.round(np.abs(LLR), 2))
​

倒数第二个样本 y=0.05 的 LLR 很小——译码器看得出"这里几乎没把握"；而硬判决照样硬说一个符号，这个"咬不准"就这么被吞掉了。软判决的全部价值，就是把这种"咬不准"透明地传下去。

LLR 的绝对值大小本身就是一条重要线索，不必非得先判出比特才能用：|L| 越大，表示这个点到格位的距离越悬殊、可信度越高；|L| 接近 0，则说明它正好悬在两格之间。译码器拿到这一串带刻度的信心后，可以借校验关系"交叉验证"——某一位信心虽弱，但与其相邻的若干位强确信能把它们联手掰正。这条"用确信去捞不确信"的机制，正是迭代译码从软信息里捞到额外增益的机理。

三、整条接收链：把发射链和信道一起收伏

把第 3、4 章放一张图，接收链的完整形态一目了然。

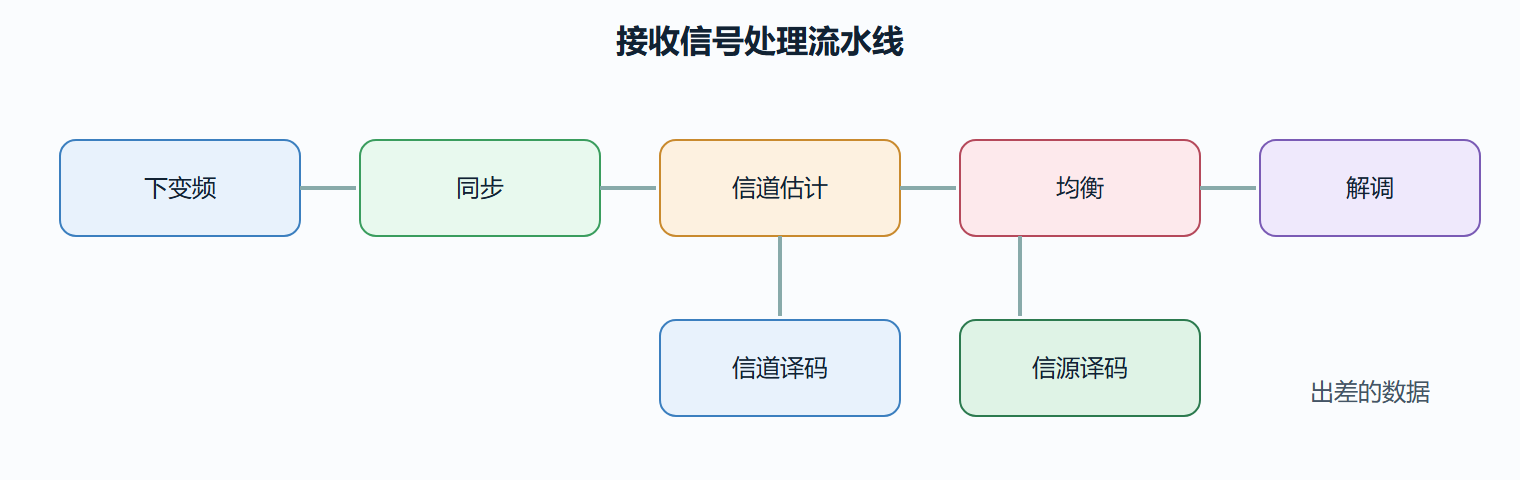

接收信号处理链总览

顺着箭头读：射频落地后先下变频回基带（第3.3章的逆运算），同步对表（4.1），估计与均衡把信道畸变除回去（4.2），再解调（本节的映射逆）、译码（纠错逆）直至还原。你会发现——发射端的每一步，接收端都以"逆运算 + 专门治信道"的方式接回来了。这正是本册"波形链路"主线的浓缩。

把这种"一收一防"的关系再压一层就能出结论：发射端的天花板决定波形能有多讲究，接收端的水平决定这些讲究能兑现多少。同步没咬准，后面均衡做再好也补不稳；估计没描细，均衡就补过头；均衡补过头，把星座洗得越干净其实越骗人；就算星座干净，软信息若没传到译码器，编码增益又折半。所以读取本节的正确姿势不是盯某一级的酷炫，而是把整条链看作一条"误差传导链"——前面任何一级省下的功夫，都可能被后面加倍讨回来。这正是接收端被做成信号处理密度最高工位的根本原因。

若想验证自己对整条链的感受是否到位，可以随手做一次"参数联调"的体检：试着只改一个导频密度，看从同步到译码整条的误码表现会怎样牵一发动全身；再单独加重某级噪声，看错误是从哪一级开始雪崩的。这种"对着整链问如果"的练习，比单记某级公式更能让你真正握得住接收机——它也顺带解释了为什么真实的接收机调试，往往要回到端到端、回到指标上去看，而不是死盯单一模块。这一整链的"软硬配合"，正是接收机工程里最见功力的地方。

四、给实践者的收尾观察

• 软判决几乎永远是送分题：能用 LLR 就别丢成硬比特，2~3 dB 白送不要白不要。
• 译码之外还有信源译码：别把"还原出人话"误当成信道译码的终点，链路末端还有信源译码在收尾。
• 同步估均衡解调译码一环扣一环：前面的误差会层层放大到后面，所以关键参数（导频密度、环带宽）往往要联合调，不是各调各的。

本节要点回顾

• 解调映回比特，译码用冗余纠错，软判决（LLR）把信心传给译码器白赚增益。
• 软硬判决的分水岭，就在"要不要把咬不准的点透明地传下去"。
• 接收链是发射链的逆运算集，叠加同步估计均衡三件治信道新工具。
• 接收端软信息收益显著，工程默认走软。
• 前级误差会滚到后级，链路参数要联合校。

第4章给两条链路画了完整句号。第5章退一步，把这三、四章里反复用到的底层工具——滤波、频谱、采样量化、估计检测——整理成一本通用工具册，回来你会更通透。
