6.4 扩频CDMA与干扰协作

6.4 扩频CDMA与干扰协作

前面把空间和频率都榨干，本节补上另一套几乎相反的思路：把信号故意摊成比原带宽宽得多的频谱，靠"摊开"换取抗干扰与抗多址——这就是扩频与 CDMA；再讲窄带数据怎么靠多个节点协作、或靠干扰消除互相帮衬变强。它提醒你"带宽不一定越大越好"的特例也有逻辑。

观测台上先看一记反着来的"摊薄"

前面几章教我们把带宽一点点收窄、把频谱用得更挤，可扩频偏偏反着来：先把信号摊得比原来宽十倍百倍。站在频谱效率的账本上，这简直是自讨没趣；可站在抗干扰的战场上看，宽有宽的好——把信号摊薄，就像把一只固定大小的墨水滴进一大摊水里，原本能一口吞掉它的窄带电钻，现在只能污染一小片。这一节就把"摊薄换啥"这笔账翻出来：处理增益从哪来、抗窄带干扰和多径怎么靠它、多用户怎么共用一条宽谱，再补上干扰消除与协作中继这两招"把对手变成帮手"的手段。

学习目标

阅读完本节，你应当能够：

1. 说明直接序列扩频的发收过程：用高速码片乘信号再解扩，处理增益从哪来。
2. 解释扩频为何天然抗窄带干扰、抗多径（Rake 合并）、支持多址（CDMA）。
3. 说出处理增益与带宽/码片速率的换算，以及它如何化作干扰容忍度。
4. 对比放大转发与解码转发两类中继，讲清干扰消除（IC)的核心思想。

一、反直觉的一招：先把自己信号搞“难读”

前面总在收窄带宽、提高频谱效率，可扩频拧过来：拿一条远高于数据的"码片序列"去乘信号，把信号带宽撑宽十倍百倍。乍看荒唐，可它有四个连环好处的账：

• 抗窄带干扰：窄带干扰只能打掉扩展谱中的一小片，解扩后干扰能量被"摊薄"，等价于干扰只伤一点点。
• 抗多径：解扩靠相关（第5.3 的匹配滤波式检测），多径被相关器辨认开，可用 Rake 把多条强径按第6.2 的 MRC 合并回来。
• 抗截获/抗干扰共存：信号摊宽后，在窄带检测器眼里就像抬高的噪声底——不易被窃听、也不至于一个窄带就把整条链路打死。
• 多址（CDMA）：给每个用户分一条看似的“随机码”（PN 码），各码之间近似正交，大家共用同一频带仍能通过解扩只把自家挑出来。

这些好处归根结底来自一个叫处理增益的数：约等于"扩频后带宽 / 数据带宽"，也可写成 10·log10(码片速率/数据速率) dB。处理增益就是扩频链路的"干扰容忍预算"——它告诉你把多强的干扰摊薄后还能扛住。

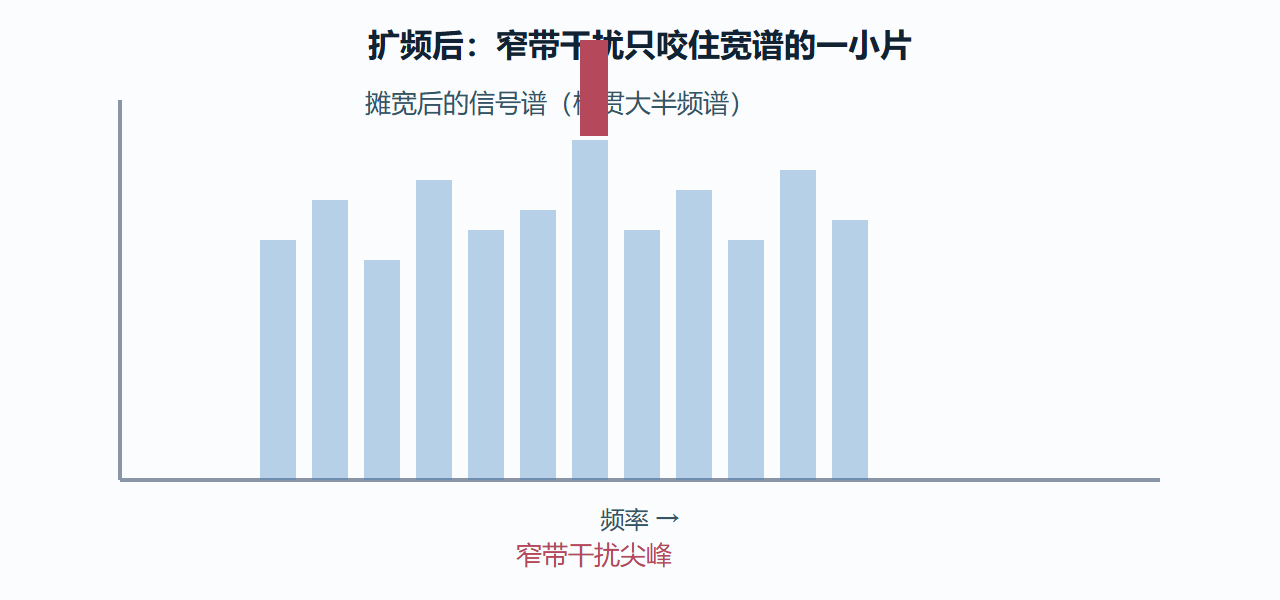

窄带干扰遇上扩展谱

扩展谱像摊开的一大摊颜料，横跨老宽一段频率；混进来的窄带干扰只能盖住当中一小片。解扩时，整段宽谱被相关器"收拢"回窄带，那点干扰也跟着被摊回噪声水平——只伤一个码片级的能量，这就是处理增益在物理上的形状。

二、一段最小扩频解扩

把"相乘摊宽、相关揪回"落到动手：

import numpy as np
N = 16                       # 码片/符号，即扩频因子
pn = np.random.choice([-1.0, 1.0], N)
data = np.array([1.0, -1.0, 1.0, -1.0])
tx = np.kron(data, pn)        # 每符号乘一串 PN 码片（扩频）
narrow = 0.9 * np.sin(2*np.pi*np.arange(len(tx))*0.3)   # 混入一段窄带正弦干扰
rx = tx + narrow + 0.1*np.random.randn(len(tx))
# 解扩：按符号切回，再与 PN 相关
R = np.reshape(rx, (-1, N)) @ pn
print("解扩后（应接近原始符号）：", np.round(R / (np.dot(pn, pn)), 3))
# 验证一步：按符号判回
received = np.round(R / (pn @ pn))
print("判回符号：", received)
​

那个窄带正弦在"相关解扩"后基本没多少残留——因为干扰与 PN 码不相关。这就是"摊宽换干扰容忍"的物理演示，也呼应了第5.3 匹配滤波、第1.2 相关性的同一条主线。

三、干扰消除：把对手也派上用场

扩频靠"摊薄"，另一种更主动的招是干扰消除（IC）。思路是"先大致解出别人,再用它把别人从自己信号里撇掉"。经典分两类：串行干扰消除（SIC）按强弱逐个解、逐个撇；并行干扰消除（PIC）一次性估计所有干扰再全部扣掉。蜂窝上行多用户就是用类似手法把同频干扰一个接一个掰除，容量也因此抬升。代价是要先靠估计把别人的信号还原准，估计偏了反而引噪——给第4.2 的估计质量又上了一当提醒。

四、协作与中继：一个节点的力气不够怎么办

单节点深衰落救不回来时，协作通信上场。最简单的中继分两类：

• 放大转发（AF）：中继收到就把信号连同噪声一起放大再转发，实现简单但噪声也被放大，链路尽头信噪比吃亏。
• 解码转发（DF）：中继先把信号解出来（验证没错就转），干净但延迟与处理开销大，还怕自己解码不稳。

靠让单条链路"多一跳"，协作能绕过阴影或跳过多径深谷，这是 5G 里各种中继、甚至无人机中继的技术底子。

协作中继的两种消息

五、给实践者的提醒

• 扩频好用但要算处理增益：扩频因子多大、干扰容忍多少、占用多大带宽，习惯性先摆这几个数的账。
• CDMA 的远-近效应：离基站近的用户信号过强，会压垮远用户的弱信号（常搭配功率控制抑制）。这正是功率控制的由来之一。
• IC 要防"自救成锅"：估计准了才赚，估计偏了反而放大，宁可少依赖 IC 也别硬上。

本节要点回顾

• 扩频用高速码片撑宽带宽，靠处理增益（码片率/数据率）换干扰容忍。
• 解扩=相关，天然抗窄带干扰、抗多径（Rake+MRC）、支持 CDMA 多址。
• 干扰消除先解别人再撇掉，按强弱串行或并行做，靠估计质量兜底。
• 放大转发省事但带噪，解码转发干净但贵，按需选择。
• 扩频、IC、协作，其实是把"摊开、撇掉、多一跳"三招用在不同伤口上。

第6章四根柱子立完，物理层的脊梁有了。第7章把它们装进蜂窝、Wi-Fi、物联网、卫星——看真实系统怎么选型落地。
