1.2 组成与架构

1.2 组成与架构

本节摘要：一个传感器节点由传感、处理、通信、电源四大单元组成，外包一层可能是操作系统与协议栈的软件。网络层面则常见平面、分层（分簇）、基于位置三种形态。本节把单个节点当成一具"能量账本"，逐个单元登记它花多少钱、能省哪里，再对比三种架构在可伸缩性与能效上的取舍。

延续上一节的判断：通信是能耗大头。既然要"记账"，就先把每一笔账都有谁在记清楚。

四大单元：一本账的四个账户

传感单元（Sensing Unit）——负责把物理量变成电信号。它通常由具体的传感器件加一个模数转换器（ADC）组成，ADC 把模拟读数数字化。这笔账的特点是"单价不高但可能很频繁"：温湿度传感器一次读数几乎不费什么电，可如果你每秒采样一次，积少成多照样可观。

处理单元（Processing Unit）——节点的"出纳"，通常是一颗微控制器（MCU）。它运行采集程序、执行协议栈、做数据融合或压缩，包括 CPU 与存储器（RAM、Flash）。省电手段有睡眠唤醒、降频降电压等，我们会在第二章展开。

通信单元（Communication Unit）——收发器（Transceiver），负责无线收发。这是整本账的大头，因为发射要克服路径损耗、噪声和竞争，接收也不能太省（一直在听）。它包揽了发送、接收、空闲监听和过载监听好几类开销。

电源单元（Power Unit）——账本的"本金"，通常是电池，有时加上能量收集模块（太阳能、振动能）。这一单元的"增值"直接决定节点能活多久。

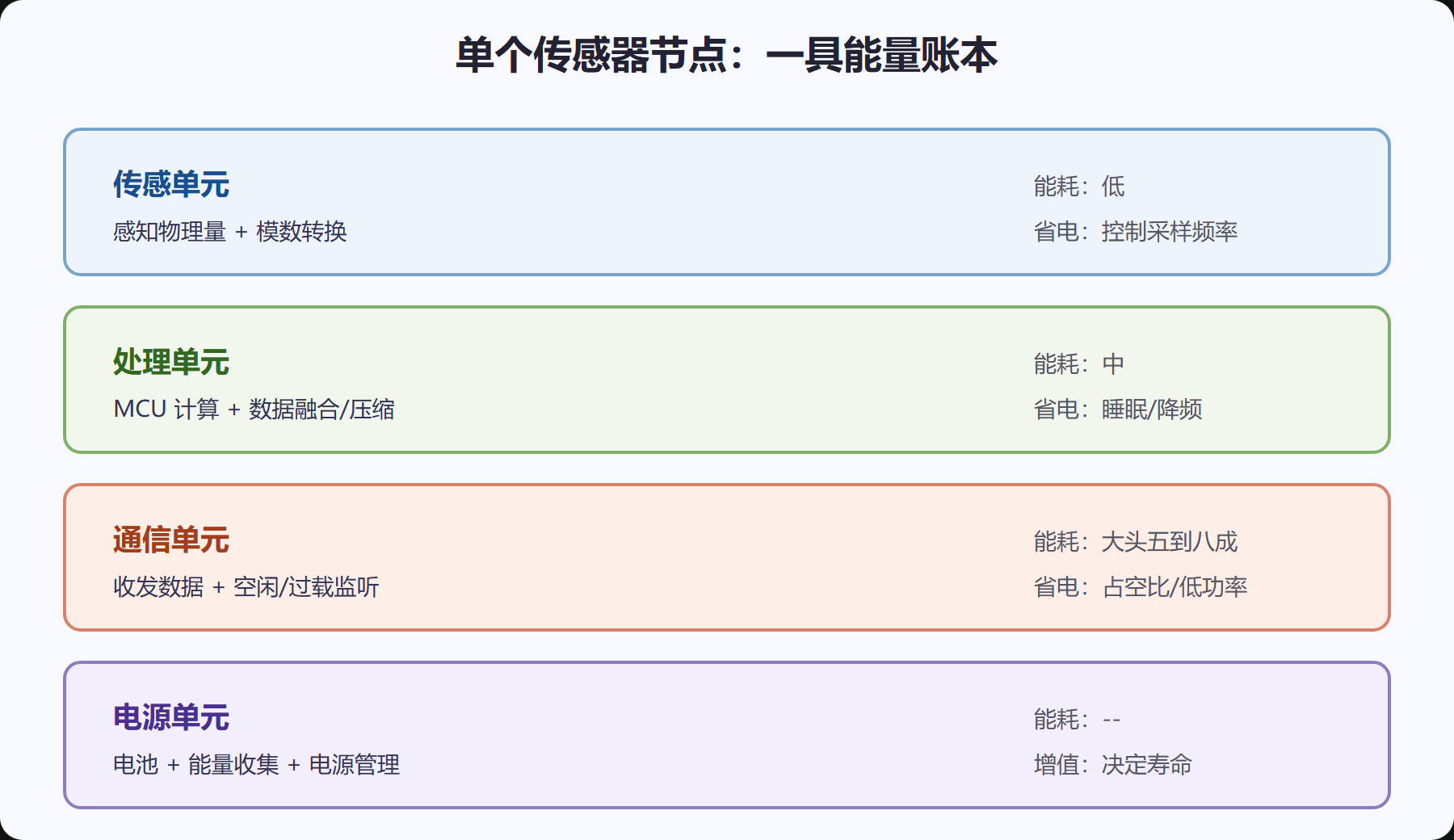

图标题：节点四大单元的能耗画像

图里把每个单元的关键字段标了出来。你可以发现省电的最优策略其实很直白：让通信少说话，让感知别偷懒地乱采样，让处理只在需要时醒来。

网络架构：三种形态

节点造好了，怎么把它们组成网？没有统一标准，但主流是三种。

平面型（Flat）：所有节点平权、功能一样，数据多跳中转。简单、对等、容易实现，但规模一大，离基站近的节点会迅速被"转发任务"透支，形成能量空洞——这在账本里就是"部分节点严重超支"。

分层型/分簇（Hierarchical / Clustering）：节点被分成若干个簇，每簇选一个簇头（Cluster Head，CH）。普通成员把数据发给簇头，簇头聚合后再传给基站。簇头可以用轮换机制来平摊耗电（LEACH 的经典思路），非常适合大规模、高能效需求。

基于位置（Location-based）：路由决策参考节点的地理坐标，适合已经知道位置信息的部署。

上图画了两种典型形态的左膀右臂：左边平面型平权多跳，右边分簇型各簇先聚一次再上送。

工程取舍：选型时的第一反应

我的建议是分三步定：先看规模（几十个点就平面，几千个点就分簇），再看是否要位置信息（要定位就考虑基于位置），最后看能量预算（越紧张越倾向分簇+簇头轮换）。不要一上来就在三种之间纠结公式，先抓大方向。

⚠️ 常见坑：分簇不是永远更省。簇头本身要花多倍的通信与计算能量，如果簇太小、轮换太频繁，簇头自己可能先累死。分簇的收益依赖"聚合能省多少"与"簇头开销"之间的平衡，盲目分簇有时反而不省。

三种架构能不能混用

能，而且工程里经常这么干。一个中型监测网，往往先用分簇组织主干（大规模、要能效），再混用基于位置思路给部分簇头指路（有定位信息时），平面上偶尔也用——不同区域按各自条件"因地制宜"。所以千万别把三种架构当成互斥的单选题，它们更像"不同区域的默认偏好"，随时可以改写。判断口诀仍是从前文的选型三步出发：看规模、看定位、看能量预算，再决定哪片区用哪种配方。

一个"两节点版"的最小网络

为了看清"组成与架构"不是纸上概念，我们缩到最小规模：两个节点 + 一个基站就是一张合法的 WSN。A 读到温度，一跳直接发基站；B 因遮挡够不到基站，先发给 A，由 A 承担一次"中继"。这个两跳的例子里已经出现了平面网的全部要素——中继转发、多跳、以及"A 额外耗电"的隐患。想通这个小场景，就能自然理解大规模平面网为何怕能量空洞，也更能体会分簇时"轮流当簇头"的意义：它把 A 身上的中继负担，分摊给了更多节点。

一套"轮流掏钱"的账本：分簇轮换怎么省

理解了选型，再看分簇到底是怎么把账摊平的。设一个簇 5 个成员加 1 个簇头，簇头负责把 5 家的话聚合后一次上送。若簇头固定，那家离基站退让"转手费"的节点最先见底。轮换思路是把"当簇头"这件事变成轮流值日：

第 1 轮: 节点1 当簇头，收 2/3/4/5 的读数后聚合上送
第 2 轮: 节点2 当簇头，...
第 5 轮: 节点5 当簇头，回到节点1
记账结果: 每轮只有"值日生"掏大钱，其他人只付很小的成员费，5 轮一轮回
​

关键在"这一轮选谁"不靠猜，而靠剩余能量排名：能量剩得多的、离簇中心近的先上。这样既摊平了总支出，又不会让某个节点在打头阵时先饿死。这也是第四章正式讲 LEACH 时你会反复看到的老套路——先把它当作"轮流交话费"记住即可。

四个单元典型耗能的一张速查

这张表比长篇大论更实用：想优化时，先定位"哪一栏最痛"，再对症下手。

本节要点回顾

• 四大单元：传感、处理、通信、电源，各自有不同能耗画像。
• 通信耗电：五到八成，是所有优化的主战场。
• 三种架构：平面（公平）、分簇（能效高）、基于位置（依赖定位）。
• 能量空洞：平面网中离基站近的节点易被透支。
• 选型三步：看规模、看定位、看能量预算。

下一节我们换个视角，走一条时间线，看 WSN 是怎么从冷战的监听课题一步步走进今天的智慧城市。
