2.3 微控制器与存储器

2.3 微控制器与存储器

本节摘要：微控制器（MCU）是节点的"出纳"和"账房"，管着算力、睡眠、外设与协议栈；RAM 与 Flash 则是它记账放数的地方。本节讲清 MCU 的算力定位、工作模式与功耗曲线、降频降压（DVFS）的原理，RAM/Flash 的角色分工，并用一段伪代码展示睡眠－唤醒的省电循环。

感知这一环讲完了，把读数变成决策与报文的"出纳"——MCU 登场。处理和计算这笔账,也要精打细算。

MCU 的自我定位：不求快，求省

WSN 的任务普遍不重：读个传感器、跑个轻量协议栈、偶尔做一次压缩。因此节点往往用 8 位或 32 位超低功耗 MCU，而不是高性能通用处理器。它最关键的三个"省电开关"我们逐个看。

工作模式与功耗曲线。 典型 MCU 有活动（Active）、空闲（Idle）、睡眠（Sleep）、深度睡眠（Deep Sleep）等档位。几个数量级的差别往往就在模式切换上：

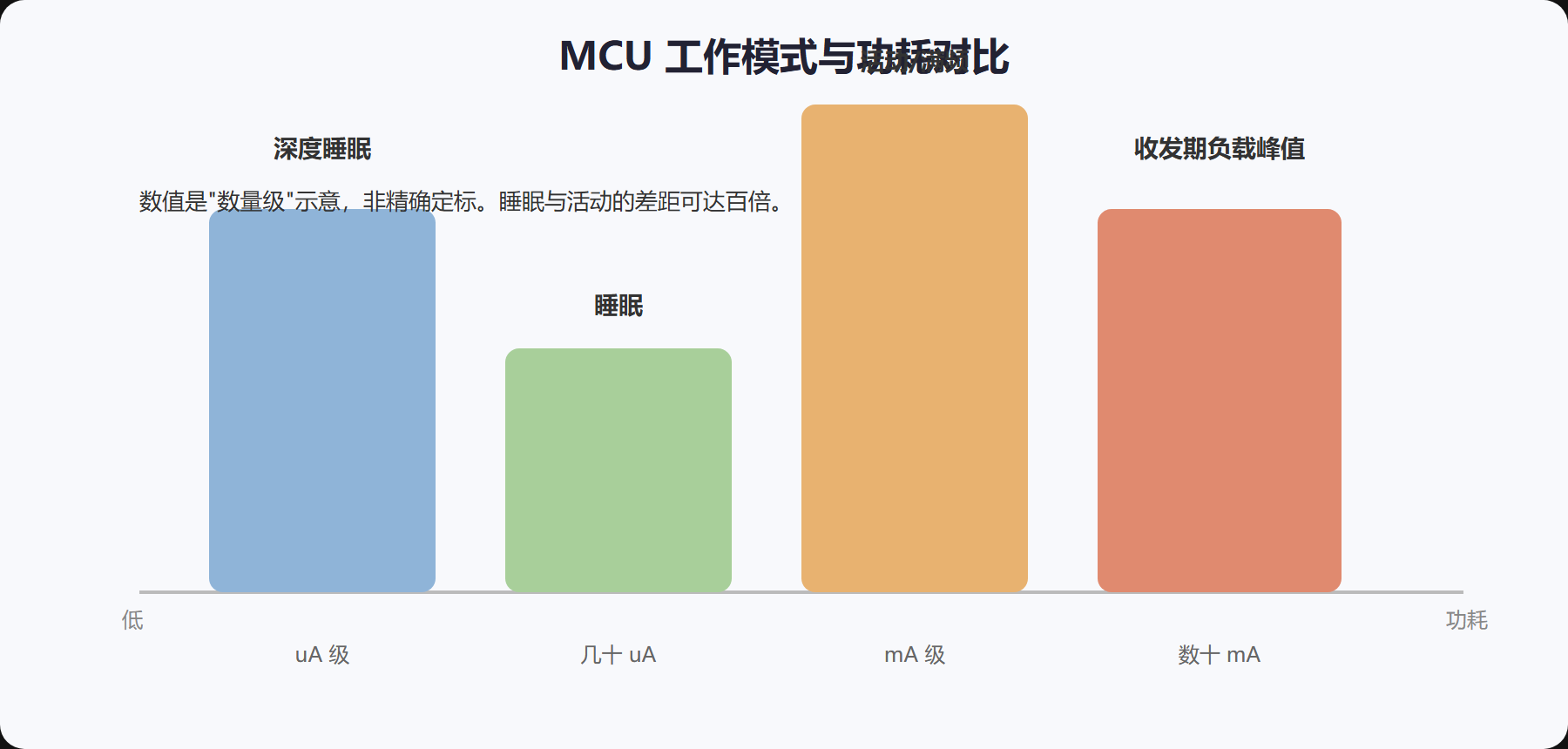

图标题：MCU 工作模式功耗量级对比

深睡时只有微安级，活动+收发时飙升到数十毫安。多数节点 90% 以上时间应在深睡态，把有限能量集中在"收发那几毫秒"使用，这就是占空比省电的硬件基础。

DVFS（动态电压频率调整）。 计算量小时，同时调低时钟频率与电压，功耗按电压的平方关系下降得很明显。轻量任务用慢频跑完即可；只有突发大计算才拉满频率。简单说就是"量体力活调节奏"。

RAM 与 Flash 的角色分工

• RAM：放变量、协议栈运行时状态、缓冲区。断电即失，所以容量没必要大，够当下用即可（常以 KB 计）。
• Flash（ROM）：放程序代码、静态配置、以及"掉电也想留住的"数据（如累计读数、节点地址、校准系数）。可长期保存。

RAM  : 当下要用的数据（热账本）
Flash: 程序 + 想留住的数据（存档）
原则: 用多少建多少，避免把"存档"误放 RAM 而丢数据
​

一种常见坑是把校准值、节点 ID 只放 RAM，掉电全丢。这类"固定数据"应写入 Flash。

睡眠－唤醒编程：一段典型循环

初始化外设、读 Flash 配置、入注册
loop:
    设置定时唤醒与 GPIO 中断
    进入低功耗睡眠(关无关外设)
    被定时器唤醒 → 采样一次 → 本地更新 → 再次入睡
    被事件中断唤醒 → 高优先级处理 → 尽力快速回到睡眠
​

这串循环的关键不是代码多复杂，而是**"醒得快、醒得短"**——离开高频、快速处理、马上睡回。很多产品寿命波动，症结就是睡眠时长被"长唤醒周期"悄悄吃掉。

⚠️ 常见坑：为了"省事"，在死循环里用忙等待（空转）代替睡眠。空转等于全速跑还在烧电，却没有产出——这是程序层最普遍的浪费。

一场"睡眠 vs 空转"的能量对比

我用一组粗略数帮你直观感受差异。假设 8 位超低功耗 MCU，活动态约 3mA、深睡态约 2uA。一个节点每 10 分钟醒一次、一次醒 50ms，如果剩下的时间都用空转而非深睡：

用深睡: 平均电流 ≈ (3mA×50ms + 2uA×9min50s)/10min ≈ 0.45mA 量级
用空转: 平均电流 ≈ 3mA 全程 → 高出一个数量级甚至更多
​

也就是说，同样是"该醒醒、该睡睡"，把"睡"落到实处（用深睡而非空转），寿命往往能拉开一个数量级。这正是 2.3 想表达的核心："会睡觉的代码"顶得上一次硬件升级。

存储规划的一张检查表

堆栈、缓冲、固件占多少，画一张内存地图很有用：

常见风险是把"要永久保留的校准值"只写 RAM，一掉电就丢；或把大缓冲放 RAM 挤爆堆栈导致偶发复位。做一张如上表的内存规划，能把这类雷提前拆掉。

多任务要不要上 RTOS

任务一多（同时管传感器、通信、调度），裸机事件循环开始不够用，这时上一款轻量 RTOS 更稳。别因为它"轻量"就小看，FreeRTOS、Contiki 这类都能在小内存上把任务与占空比安排好。判断标准是：单任务且简单→裸机够用；多事件、要维护、有明确优先级→上 RTOS 更省心。这个"该不该升级"的决策，正是 2.6 讲软件栈时的大前提。

选型三问

挑 MCU 时我问自己三句：需要几路 ADC/串口（外设够不够）、睡眠电流和唤醒时间（省不省）、片上 Flash/RAM 容不容得下协议栈（够不够用）。三者平衡才算合适，而不是越高级越好。高级 MCU 若睡眠特性不优，反而更费电。

睡眠档位别只用一档

多数 MCU 给了睡眠、深度睡眠、保存寄存器关机好几档，很多人图省事一律用"最浅的一档"。真想做账，思路该反过来：能用深档就不吊浅档。

浅睡: 唤醒最快，但电流可能是 uA 级到几十 uA，适合"隔秒就要醒"
深睡: 唤醒慢（几百 us 到 ms），但电流可下探到 nA 级，适合"半天才醒一次"
取舍: 唤醒慢不等同于费电；深睡时多付出的唤醒延迟，往往换回数十倍的睡眠省电
​

判断口诀：看唤醒频率选档位。 秒级及更快唤醒用浅档，分钟到小时级唤醒放心切深档——别因惰性把深档的能力躺着不用。

从"纸面电流"到"真寿命"的一道换算

拿到芯片手册，睡眠电流漂亮不等于整机漂亮，因为真正跑起来还有唤醒开销、外设漏电与稳压器自身。粗略折算：

整机平均电流 ≈ 各类状态电流 x 时间占比，再加守护开销
守护开销: 稳压器自耗 + 传感器待机 + GPIO 漏电（看似微安，几年叠加不轻）
结论: 纸面 2uA 深睡，接上真实负载后常拉到几 uA 到十几 uA
​

这解释了为什么两台"同一芯片"的样机，实测寿命能差出一大截——差在往外围、往唤醒次数、往电源设计扔了多少暗账。做寿命预估算"纸面 + 结构件 + 实测"三步，别只信手册。

本节要点回顾

• 定位：WSN 用超低功耗 MCU，求省不求快。
• 工作模式：深睡/睡眠/活动，数量级差距巨大。
• DVFS：按需调频调压，功耗随电压平方降。
• RAM/Flash 分工：RAM 存当下、Flash 存程序与持久数据。
• 睡眠循环：醒得快、醒得短是省电王道。
• 选型三问：外设、睡眠、存储容不容得下。

下一节轮到通信单元，看看最大的一笔能耗到底怎么花、又怎么省。
