2.5 能量供给与管理

2.5 能量供给与管理

本节摘要：能量供给是"账本的本金"。本节讲清电池与电源管理的分工——电池放能量，DC-DC/稳压转电压，电源管理决定何时供电、何时断电；并引入能量收集作为"开源"，给出如何估算节点寿命的粗算法，帮你在选电池与调度之间找到平衡。

感知、处理、通信三本子账都架在同一个"本金"上：能量供给。这一节把本金与"钱生钱"的管理讲明白。

本金与出纳：电池和电源管理

电池是原始储能。选型看容量（mAh）、工作电压、自放电率、以及低温表现——野外设备最怕低温下容量跳水。一次性电池（锂亚、碱性）能量密度高；可充电电池（锂电）能配合能量收集做循环。

电源管理扮演"出纳"，管三件事：稳压（把波动的电池电压变成各单元需要的稳定低压，常用 DC-DC 提高效率）、供电切换（睡眠时给无关单元断电、只留唤醒时钟）、监测（读取剩余电量，决定是否降级上报——比如电量低时降低采样频率优先保核心业务）。

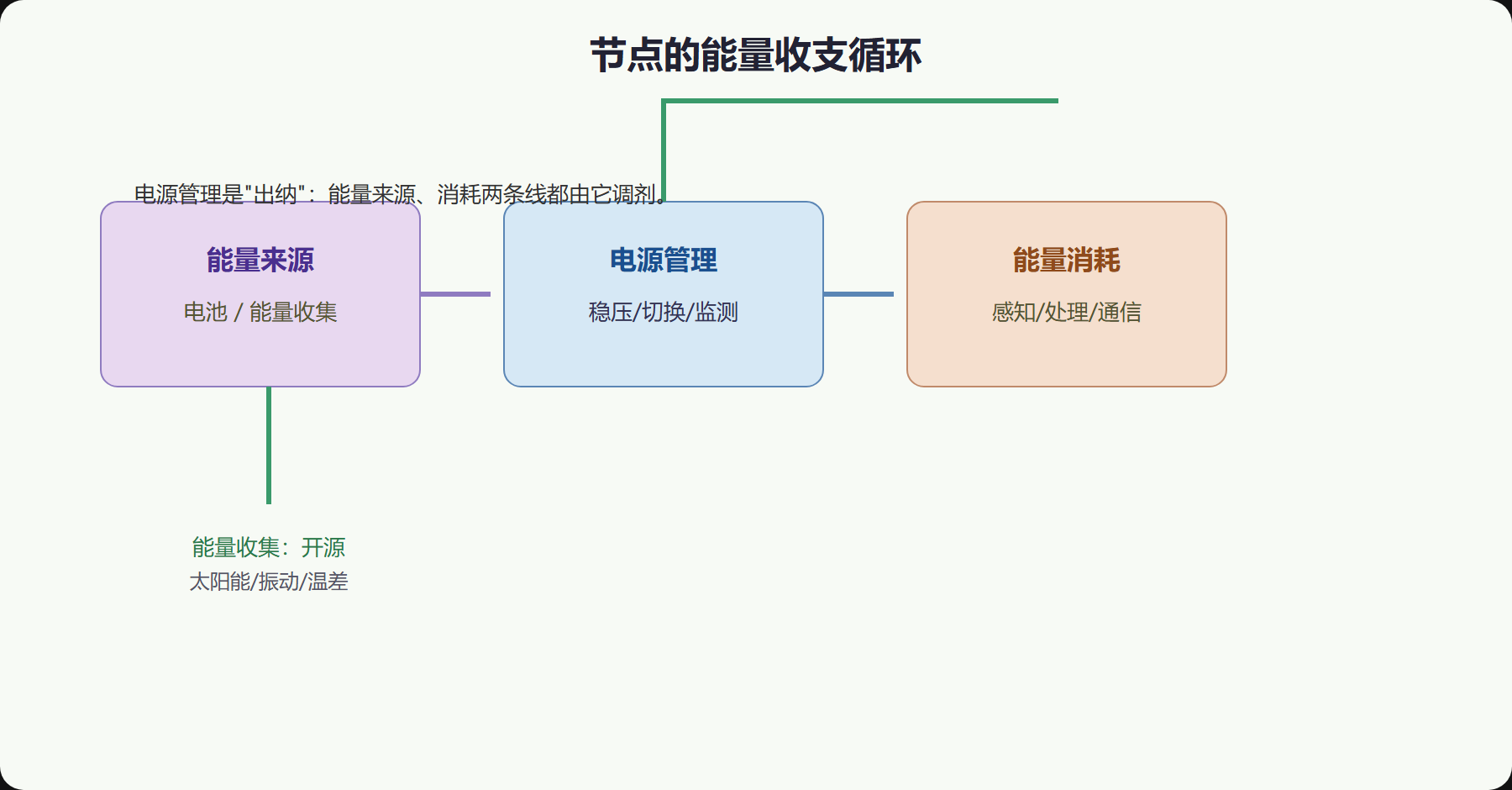

图标题：节点能量收支循环

"开源"（能量收集）在顶部补一条进账线，"节流"（电源管理省着花）在下边管支出。能不能"永续"，就看进账能不能盖过支出。

能量收集：给账本"开源"

能量收集把环境能量转成可用电：太阳能电池板（户外晴天产出可观，但阴雨/夜间断档）、振动能量（把振动动能压电转换）、温差（塞贝克效应）。收集进来的电要经电源管理干净地存入电池或电容。多数收集源不稳定，所以通常与电池共用，收集补电、电池兜底。这适合"野外、太阳足、任务轻"的场合，不适合"深井、地下、阴雨天"。一句话：看天吃饭，但能显著延长或实现近永续运行。

寿命估算：给整本账一个数字

一个最朴素的估算法，把"总容量"除以"平均电流"：

平均电流(mA) = 唤醒电流 × 唤醒占比 + 睡眠电流 × 睡眠占比
寿命(小时)  = 电池容量(mAh) / 平均电流
示例:
  深睡 1uA、唤醒瞬态 20mA 且只占 0.1%，电池 1000mAh
  平均电流 ≈ 0.02 + 1 ≈ 1mA → 寿命约 1000 小时(约42天)
  (此例说明睡眠电流几乎决定下限,唤醒差一点都能放大)
​

注意这个算式的"杠杆点"：占空比极低时，睡眠电流对寿命的贡献被放大。所以前面反复强调睡眠电流——它直接决定本金能用多久。

一个具体案例：太阳能补电的农业节点

一颗果园墒情节点，白天靠太阳能给锂电补电，晚上锂电扛着整晚的睡眠与低频采样。因为任务极轻、补电稳定，它几乎可以无维护运行数个生长季。换一个埋在隧道里、见不到光的节点，就得回退到"一次性大电池 + 极致省电"的保守方案——光线的有无，直接决定你能不能"开源"。

⚠️ 常见坑：以为收集的能量越多越好，忽略电源管理转换效率。如果收集模块的自耗电都比收集的电大，那就是"开着水龙头接漏水的盆"。先量净收益，再决定要不要加收集。

DC-DC 与 LDO：别小看转换效率这道暗账

人们常忽略"稳压本身也在花钱"。两种稳压方式的取舍，直接影响总账：

LDO(线性): 简单、便宜、纹波低，但压差越大效率越低 → (Vout/Vin) 就白烧成热
DC-DC(开关): 效率可达八到九成，自带电感纹波与噪声, 设计稍复杂
搭配: 信号模拟段可局部用 LDO 保干净, 大电流段用 DC-DC 提效率; 别全板一种到底
​

在一次性能量方案里，电池电压会随放电下滑。若稳压效率随压差波动，那些"损耗掉的百分比"会一路腐蚀寿命数字。总账上写着收益的地方，往往在"谁稳压、怎么稳"这两行里被悄悄扣回去。

电量监测三种手段：知道本金还剩多少

管钱先要知道还有多少钱。监测量有三档做法：

• 电压测法：最省，读电池开路电压粗略估剩余。缺点是不放电时测不准、低温偏差大。
• 库仑计：统计进出电量，较准但自身要吃点电流，也怕没校准漂移。
• 模型法：按不同的负载曲线拟合剩余容量，介于两者之间。

监测不是越高级越好，关键是驱动行为：把"低电量信号"变成"降采样率、压低上报频率、只保告警"的降级策略。这样在别还有电时，就把最重要的功能优先保住，而不是等到没电时失联。

一次性能源的现实折算：别只看纸面 mAh

真做野外设计，纸面容量要打折扣：

自放电: 碱性一年掉一截, 锂亚更慢——先扣掉存放期的损耗
低温: 冬季里有效容量可能打七折甚至更多, 戴不住温度的电池等于虚标
脉冲能力: 射频发射大电流, 有些电池"给不出这口气"电压瞬间塌陷
​

所以选电池不是"谁 mAh 大选谁"，而是结合工作温度、电流脉冲、任务周期一起验。见过不少"参数漂亮但一到冬天就趴窝"的案例，问题不都在存储而在"低温下的实际放能"。

给一次性能量方案的一句话清单

• 先算平均电流再选电池，别反过来被 mAh 带跑。
• 认清稳压与监测的开销，它们是能源账里的"利息"。
• 留出低温与自放电裕量，别把纸面寿命当现实寿命。
• 能量收集先量净收益，负收益就别上。

把这几条记牢，再回到"本金与出纳"的开头，你会发现：一台节点能活多久，多半不是单颗芯片说了算，而是整条供电路径上每一环的"暗账"叠加出来的。

让"本金与出纳"打配合：一个完整例子

把本节的几件事拧成一个可感知的画面：一颗果园每 30 分钟醒一次的墒情节点，白天靠太阳能给锂电补电，日落靠深睡守到天亮。它一天的电流轨迹近似是"一长串几微安的深睡"加"少数几毫秒的唤醒发射"，再由电源管理芯片把两者切开、在低电量时自动把上报频率降到一半。这个例子里，"本金"（电池+太阳能）、"出纳"（稳压/切换/监测）与"省着花"（久睡短醒）三位一体——你只要想通这一步，就掌握了能量供给这一整节最本质的用法。

本节要点回顾

• 两角色：电池放能、电源管理稳压/切换/监测。
• 开源节流：能量收集补进账，电源管理砍支出。
• 寿命算式：平均电流 = 唤醒×占比 + 睡眠×占比。
• 杠杆点：占空比低时，睡眠电流决定寿命下限。
• 看天吃饭：收集适合露天轻任务，地下只能极致省电。

到这一节，节点的硬件与"账本本金"都齐了。下一节补上软件这一环——嵌入式操作系统与开发环境，看省电策略怎么写进代码。
