2.6 嵌入式软件与开发环境

2.6 嵌入式软件与开发环境

本节摘要：硬件把账本搭好，软件把它跑起来。本节介绍传感器节点上的软件栈——超轻量实时操作系统（TinyOS、Contiki 等）、驱动与中间件、以及离线编译在线调试的开发链，并说明如何用占空比任务调度在代码层落实省电。最后给出一个分层的节点软件骨架。

前面六节把硬件与电源讲透，现在补上让这些硬件"活起来"的软件。这一节讲节点里跑的系统和开发它的工具。

节点软件为什么不能照搬桌面系统

桌面/服务器系统追求吞吐与通用；节点软件追求极低开销 + 长时间睡眠 + 硬件资源精打细算。节点可能只有几十 KB Flash、几 KB RAM，容不下 PC 式操作系统。因此传感器节点常用超轻量实时操作系统或事件驱动框架：

• 裸机事件循环：无 OS，靠中断 + 循环处理，开销最小，适合简单任务。
• TinyOS：经典的节点嵌入式 OS，组件化、事件驱动，能按需裁剪到很小。
• Contiki/NuttX：提供轻量线程与网络协议栈，Contiki 以极强低功耗能力闻名。
• FreeRTOS：通用轻量 RTOS，普及度高，可裁剪为节点的多任务框架。

选哪种取决于任务复杂度、团队技术栈、以及社区支持。任务简单用裸机即可，任务多、要维护就上轻量 RTOS。

软件栈的分层：谁在记账

┌─────────────── 应用层：业务逻辑、事件处理、上报策略 ───────────────┐
│  中间件：通信协议栈、数据融合、任务调度、低功耗策略门槛              │
│  驱动层：传感器、收发器、ADC、定时器的寄存器访问与中断处理           │
│  硬件层：MCU 与各外设                                               │
└────────────────────────────────────────────────────────────────────┘
​

从上到下，"省电"逐层落实：驱动层负责进睡眠、唤醒外设；中间件负责占空比调度与协议栈；应用层只写业务。把能耗策略集中在中间层，而非散落在业务代码里，是维护性的大决定。

占空比调度：把省电写进代码

节点的省电策略在代码里最常见的形式是"占空比循环"：让无线收发器与 MCU 大部分时间睡眠，只有在调度窗口才醒来通信。这体现在驱动与中间件的两类调用里：

开启占空比:
  设置唤醒周期 T（如每 10 秒）
  沉默(睡眠) 期: 收发器关, 仅定时器在跑
  唤醒窗口: 检查有没有要发/要收 → 处理 → 再次沉默
事件唤醒:
  当外来事件(传感器阈值/邻居请求)触发 → 中断唤醒 → 进入更高活性
​

这套写法把"常开"变成"有节律地醒"，是 MAC 层协议的软件端实现基础，也是第四章能量管理在节点层面的落地点。

开发工具链：离线编译，在线调试

典型开发链是：用 C 或类 C 语言在 PC 上写代码 → 交叉编译器（如针对 ARM 的 gcc 工具链）编译成固件 → 烧录到节点 Flash → 通过调试接口在线调试。更进阶的还包含仿真器（如 Cooja 模拟节点网络）——它让你在真实布网之前先在虚拟世界跑协议、看能耗曲线，非常值钱。

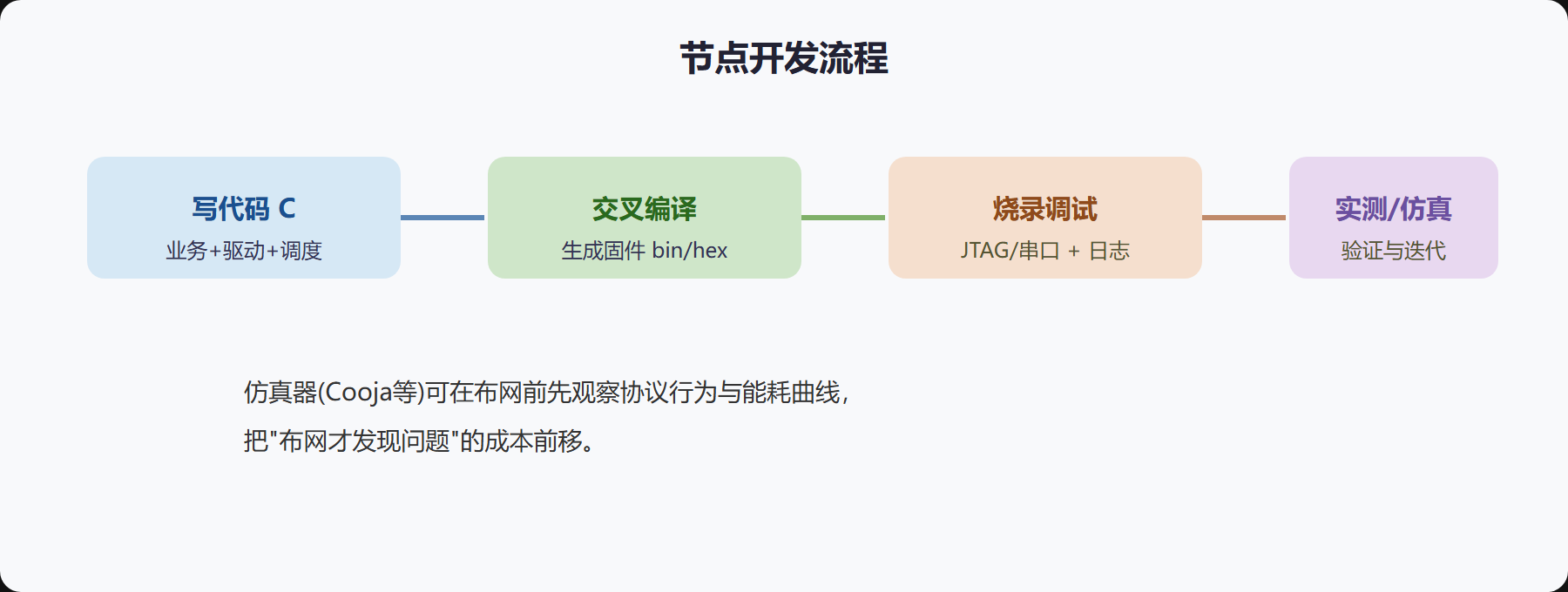

图标题：节点开发与验证流程

真实项目的迭代几乎都在"编译-烧录-仿真-改"之间打转，仿真器是省钱的好朋友。

一个具体案例：为什么仿真器能救命

假设你的分簇协议在 50 个真实节点上跑，布到野外后才发现某簇头一直被选中、能量透支。你回查日志才知是选举逻辑里的一个参数问题。若当初先用仿真器部署 200 个虚拟节点、拉一条"各节点剩余能量 vs 时间"曲线，这个问题能在一天内暴露，而不是野外返工数周。仿真器的价值在 WSN 里被低估得很严重。

⚠️ 常见坑：只做"单节点功能调试"，不做"多节点网络级仿真"。协议问题（竞争、冲突、能耗失衡）几乎只会在网络规模下显形，单机调试基本看不见。

调试低功耗系统的三件趁手工具

低功耗系统最难的不是写，而是"看不到病"。三样工具能让问题现形：

• 串口/日志：最基础，但注意别在深睡时还开着串口——它本身就在吃电，也会打断睡眠，掩盖真实功耗。
• 电流探针/采样电阻：对着示波器看"电流 vs 时间"曲线，能直接看出哪一段该睡没睡、哪个外设延迟收电。这是核实省电想法的最硬手段。
• 仿真器能耗图：前面提到 Cooja 一类的工具，把"各状态能耗曲线"画出来，利于在布网前排除协议层失衡。

我见过很多"代码全对但省不了电"的情况，最后都是靠电流曲线定位——原来某颗外设没进低功耗态、或某个中断把它反复唤醒。光看书本算账不够，终究要拿示波器对账。

固件升级与看门狗：两条不可忽视的"暗账"

野外无人维护，软件不能"楼下就能刷"：

OTA 升级: 可通过空中把新固件下发, 但下载/擦写/重启都在花钱, 且升级间隙可能失联
         低电量时别按 OTA: 刷到一半断电, 节点可能变砖
看门狗:   防止死循环"赖着不睡", 超时自动复位; 它虽毫不起眼, 却是无人值守的保险
​

两件事都不直接"省电"，却在决定"账能不能继续记下去"。一个能自愈的看门狗、一个能安全回退的固件策略，往往比多发一个包更值钱。

内存排布：把 RAM 用在该用的地方

节点 RAM 极小，排布错了会偶发复位。经验三则：缓冲按窗长申请、用完即放；把"掉电要留的校准数据"放进 Flash 而非 RAM；关键时刻用堆栈溢出检测。再加一条：把不常用的码按需放到 Flash 段，运行时尽量让 RAM 只装"当下"。这些内务看着琐碎，却是"稳定跑一年"与"三天崩一次"的分水岭。

本节要点回顾

• 软件特征：极低开销、长睡眠、事件驱动。
• 轻量 OS：裸机 / TinyOS / Contiki / FreeRTOS 按需选。
• 分层记账：驱动层管外设，中间层管调度与省电策略。
• 占空比编码：把"常开"写成"有节律地醒"。
• 开发链：写码 → 交叉编译 → 烧录调试 → 仿真实测。
• 仿真价值：网络级问题要仿真规模才显形。

第二章到此把节点内外部都讲圆了。下一章我们把几百上千个这样的节点拧成一张网——从物理层一路讲到应用层，看数据如何层层传回基站。
