3.1 物理层协议

3.1 物理层协议

本节摘要：物理层是协议栈的地基，负责把比特调成能在空气中传播的射频信号。本节讲清频段选择、调制方式、发射功率与链路预算这几个核心概念，说明它们如何共同决定距离、速率与能耗，并对比主流短距/广域物理层规范。

第三章由网络协议开场，首先登台的是最底层也最耗电的物理层——它决定"字面上一比特怎么从空中飞过去"。

物理层干什么

物理层干的是最具体的事：把数据比特编码成载波信号发射出去，并在接收端把它还原。它操心的地面问题包括工作频段、调制解调方式、发射功率、天线增益与接收灵敏度。这些参数像一组旋钮，同时影响三件事——距离、速率、能耗，而这三者往往互相打架。

频段选择：一句话影响全局

WSN 常用两类：

• 2.4GHz ISM 频段：免授权、免费、全球可用，但高频段路径损耗大、穿透弱，且同频干扰多（WiFi、蓝牙都在挤）。适合短距、中速。
• Sub-GHz 频段（如 433/868/915MHz）：波长更长，穿透与绕射更好，距离可达数百米到数公里，但速率偏低。适合长距、低频、广域应用（LoRa/Sigfox 常用）。

一句话感悟：频段像房型——2.4G 是"寸土寸金但邻居多"，Sub-GHz 是"地方大但声调低"，选哪个取决于你要远还是要快。

调制与数据率：省电在"少传对"不在"传得慢"

调制把比特搬上载波，如 OOK、FSK、CSS（LoRa 用的啁啾扩频）等。不同调制在抗扰性、频谱效率、功耗上各有取舍。但经验法则是：多数 WSN 数据量很小（环境读数就是几十几百字节），所以速率低点没关系，关键是"把这点数据用最少的发射时间送出去"。 发送窗口越短，占空比越低，电池越耐用。

发射功率与链路预算

链路预算是物理层省电的核心账本：它把发射功率、天线增益、路径损耗、接收灵敏度逐项加减，得出"这条链路还能不能通"。公式直觉是：

接收功率 ≈ 发射功率 + 天线增益 − 路径损耗 − 其他损失
只要接收功率 高于 接收灵敏度 → 链路可通(留余量更稳)
​

关键洞察：路径损耗随距离急剧增长（常见约 2–3.5 次方），所以"多发射一档功率"往往换不来成比例的更远距离，却成比例地烧电。恰当的做法是"功率刚好够 + 留小幅余量"，这既能省电也不至于莫名断链。

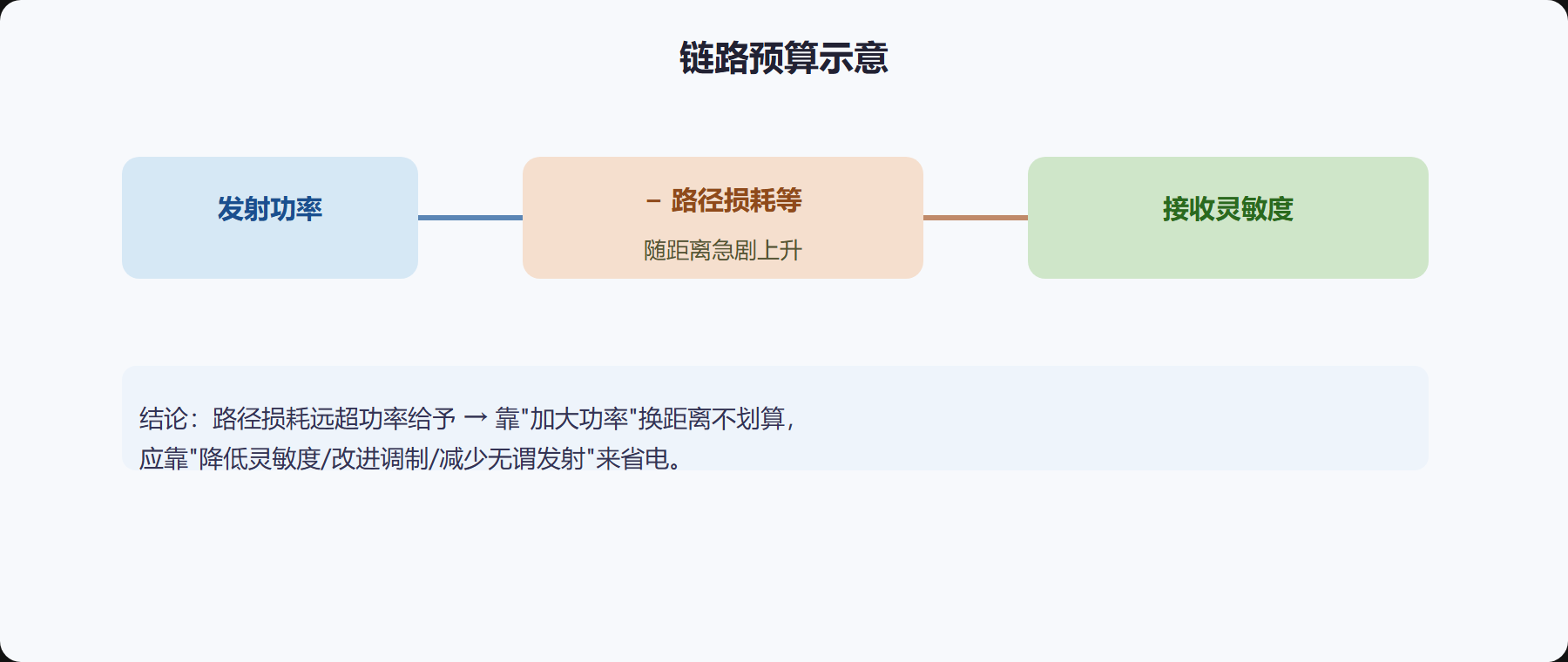

图标题：物理层链路预算的加减法

读这张图记住一句话：别把电池花在对抗路径损耗上，那是一场打不赢的消耗战。

一个具体案例：给链路留多少余量

设计一个室内工厂温度网，选用 Sub-GHz 低频、FSK 调制。算下来的链路预算在"发送功率 - 路径损耗"后比灵敏度高出 8–10dB 的余量。有人建议再加 6dB 双保险，但这会让发射电流明显上升、缩短寿命。我倾向只保留 6–8dB 余量——功率留再大，碰上金属货架遮挡照样断，不如在部署时避开遮挡更有效。这体现"链路预算该用在刀口上"。

⚠️ 常见坑：以为"发射功率调高 = 距离线性变远"。路径损耗次方增长让收益递减，而电池按功率线性缩水，这笔交易多数时候亏。

几种调制一看就懂

调制听起来玄，其实就决定"用什么办法把 0/1 装进载波"，几个常用族摆一起就清楚了：

选调制的判断不是"哪个最强"，而是**"在代价可接受的前提下抗扰够不够"**。多数 WSN 距离只要求几百米，FSK/GFSK 足够；要数公里抗扰才轮到 CSS。别为了"强"去付更高的实现与功耗成本。

接收灵敏度：常常被低估的一笔账

人们盯着发射功率，却常忽略接收灵敏度——它同样是耗电与性能的交叉点。灵敏度更低（更弱都能听清）意味着能用更小功率对等收发，或同功率拉更远。但灵敏度的提升往往要靠更高增益的接收路径，也多多少少吃点电。平衡是：

灵敏度高 → 可用更低发射功率 → 传送距离不减还更省发射
代价   → 接收端路径更复杂/略多吃电
账法   → 比较"发射侧省的" vs "接收侧多花的" 取净收益为正的方案
​

跟前面发射一样，谁在预算环节更抠，谁就拿到更久的续航。链路预算这张表，把发射与接收两端的账放在同一张纸上，正是为了让你算清这笔净收益。

物理层与占空比的联动

很多人误以为省电只在协议上层，其实物理层早就在给后面铺路。同样的数据量，"能把一拍发得多短"，直接决定占空比能压得多低：

影响发射时长的物理层选择: 更高数据率、更短前导、更省的调制
这些措辞每省一毫秒发送时间, 都让节点能多睡一会儿
物理层选得好 = 给 MAC 层的占用空比腾出更多预算
​

所以读物理层别只当"地基"看。它是整本账的第一张折扣券：把一比特送过去要多久，决定了后面所有层能浪费多少账单空间。

把物理层这三个旋钮一起调

一句话收束本节：物理层的核心，其实就"频段、调制、功率"这三个旋钮，而它们的目的不是各取最优，而是在一个具体的距离与数据量上，把"发射要花多少电"压到最低。挑 2.4G 还是 Sub-GHz，选 FSK 还是 CSS，发射功率留几个 dB 余量，都是围绕"这单数据怎么最省地送完"在作答。你只要带着"我为传这一拍到底花了多少电"这个问号去读数据手册，物理层的所有参数就会自动各归其位，不再是一堆记不住的数字。

本节要点回顾

• 频段：2.4G 短距中速、Sub-GHz 长距低频，各有取舍。
• 调制/速率：数据量小，重在"少传对"，不在"传得快"。
• 链路预算：发射功率 + 增益 − 损耗 ≥ 灵敏度才可通。
• 核心教训：功率换距离不划算，省电靠减发射与提灵敏。
• 案例：余量设在刀口上，过剩功率是浪费。

物理层把比特送出去了，可一堆节点同时发射就要抢信道——下一节看 MAC 层怎么让它们"有序说话"又"闭嘴省电"。
