2.1 系统组成与功能模块

2.1 系统组成与功能模块

本节摘要：一个无线通信系统，放大看是一堆模块，缩小看是一张"谁负责传送谁负责编号"的职能表。本节把系统拆成接入网、核心网、回传、终端四大块，跟着一次打电话的流程走一遍，看信号如何在这些模块之间接力递话。

承接第 1 章末的多址与调制——你说的比特被塞进载波后，接下来就在本节这套系统模块里被认领、转交和投递。这是第 2 章全貌解剖的第一刀。

用什么口径解剖一台会接电话的机器

动手拆系统之前，先立一个审视框架：把一次会话当成一段要在多个"行政部门"之间接力审批的公文。每一站的职责不同、单据不同、时延口径也不同——你把公文递到哪一科，就该用哪一科的账本去核对它的开销。

用这个框架给四大模块各贴一张"职责卡"：

记住这张分工卡，后面 2.4 节铺链路预算主表时，你才知道每一行的损耗与增益该落到哪一段去认领；第四节再讲端到端时延，才知道要分成几跳来对账。

学习目标

• 用一个端到端场景说出终端、接入网、回传、核心网各自干什么。
• 区分"空中接口"与"回传"这两段性质不同的链路。
• 指出控制面与用户面分离在哪一层，为什么这么分。

解剖一台会接电话的机器

把整套系统摊开，无外乎四大块：终端（你手里的手机）、接入网（基站的集合，负责在空口上收发）、回传（把基站连到核心网的那段线路）、核心网（登记、计费、路由与接续的总部）。

一次简单的通话怎么跑：你的手机先在随机接入里亮个相，被基站认领并分配资源（见第 4 章调度），随后语音比特经空中接口上行到接入网，接入网再经回传交给核心网；核心网查到对方在哪个基站管辖下，就向对面下行投递。你听到语音的"延迟"，几乎全花在空口排队与回传转发上。

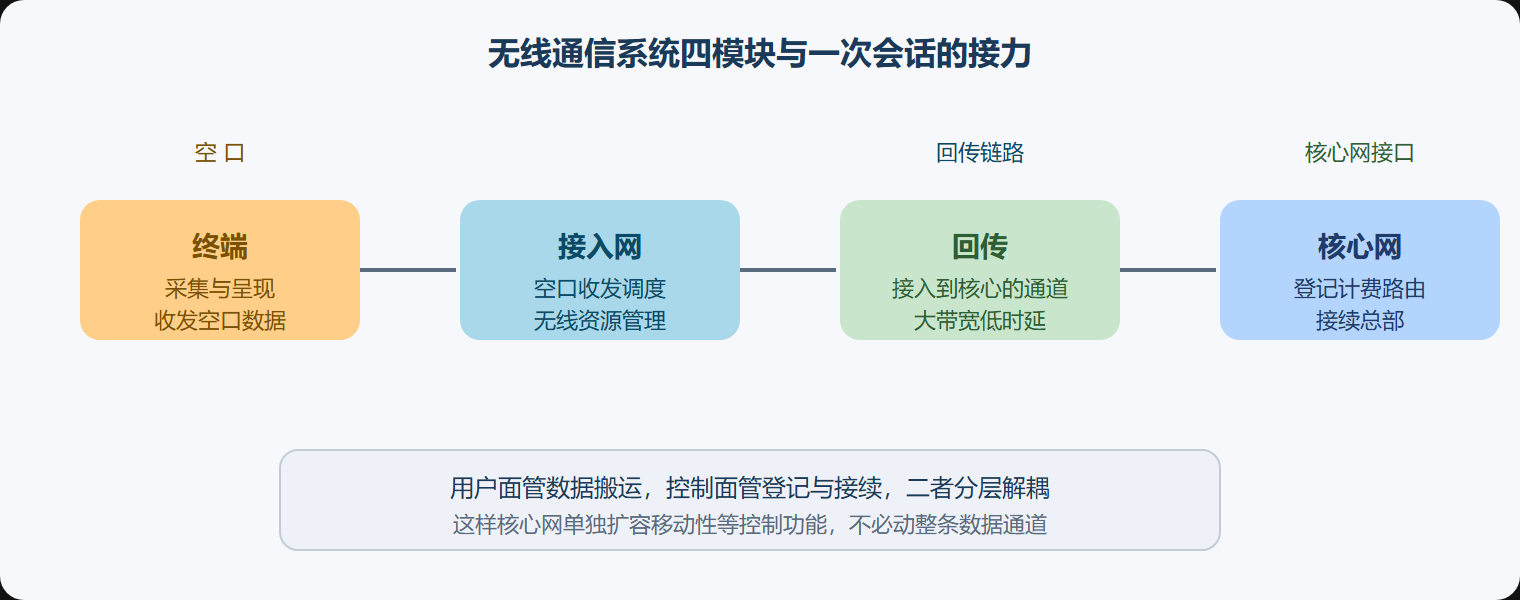

用一张图把职能对齐

信号在模块间的流转，画出来最清楚。把这四大块连成一条"从左到右、上行再下行"的链路，每个模块下面各自标明它的分工。

这张图最值得记住的一点是控制面与用户面的分离：数据搬运（用户面） 和 登记、移动性、接续等控制（控制面） 被分层拆开，让核心网能独立升级、独立扩容——这一思想在 6.3 讲 SDN/NFV 时会被放到更大。

两段性质不同的链路

"空口"与"回传"完全是两回事。空口是无线信道（第 1.1 章的损耗主场），丢包、衰落、同步成本都在这里；回传通常是有线或毫米波无线的稳定带宽，瓶颈一般在容量与成本而不在物理损耗。设计时最容易踩的坑，是拿空口的衰落代价去套回传——两者优化的手段天差地别。

一次可运行的链路想法

用一个极简的队列模型，体会"局部排队如何累计成端到端时延"：

import random
random.seed(7)

def simulate_queue(pkt_per_sec, service_per_sec, seconds=200):
    q, hist = 0, []
    for _ in range(seconds):
        arrivals = random.choices([0,1,2], weights=[0.5,0.35,0.15])[0]
        q += arrivals
        q = max(0, q - service_per_sec)
        hist.append(q)
    return hist

h = simulate_queue(1.0, 1.2)
print("平均队列长度(个包):", round(sum(h)/len(h), 2))
​

输出一条平均队列长度的小值——当到达率贴近服务率时，这个数会急剧放大。它想说你看到的"慢"，往往不是某一跳的速率，而是若干跳排队累积的叠加。这串直觉留到第 4 章流量控制与 QoS 再用上。

易踩的坑

常见坑：把"接入网"和"基站"画等号。接入网是一整片负责空口收发与无线资源管理的系统，基站只是其中一个个执行单元。分清了，回传、控制面这些接口归属才不会混。

一次回落：把"功能模块"翻译成"链路预算的归属段"

四大模块不只是背书的清单，它们在链路预算这张主账上各自占据一段。给你一张"模块—账段"映射，读到第 2.4 节时能立刻对号入座：终端手里握着发射功率与天线增益这两笔最靠前的收入；**接入网（空口）**承受着路径损耗与多径衰落这笔最凶的支出，也提供分集与调度的补偿；回传是容量与成本的分水岭，一般不在物理损耗上再做文章；核心网的开销主要落在控制面与时延上，几乎不触碰空口衰落。

这套映射的价值在于：当你拿到一个"网速慢"的投诉，你不会眉毛胡子一把抓——先判断瓶颈落在空口（衰落、排队）、回传（容量）还是核心（信令、路由），再对症下药。空口问题找第 3 章与第 5 章的覆盖干扰，回传问题找回传扩容与拓扑，核心问题找信令与路由优化。把问题归到段，是全网排障的第一刀，也是第 7 章做问题诊断时反复用到的基本功。

要补充的一点是，这套四大块的骨架也正被"云化与拆分"改写：6.3 节提到底层 RAN 与边缘云，把原本一体的接入网掰成可独立部署的黑盒与软件，功能模块的边界不再是铁板一块，而变成了可按需伸缩的"账目科目"。你先把静态的四大块认清楚，再去看它们怎么被拆着用，就会顺很多。无论骨架怎么拆，一次会话"上行到核心、下行到对端"这条主干，始终是你认路的坐标。

一次端到端的逐段对账

把"模块—账段"的映射落回一次真实通话，你能感受到这张账是怎么逐段接力算下来的。假设用户 A 在写字楼里给隔壁城市的用户 B 打电话：空口上行这段，A 的手机把语音比特塞进载波，支出路径损耗与多径衰落，靠天线增益与调制余量对冲，这一步的账在第 1 章与第 3 章核算；空口下行这段同理，但还要把基站到用户的传播条件、邻区干扰一起算进去，这层到第 5 章才彻底摊开。中间隔着回传（把语音从接入网搬进核心网，账目是容量与成本）与核心网（登记、路由、接续，账目是信令时延）。

把这四段逐段对完，你就明白为什么"网速慢"从来不是一个数，而是一长串等待你逐段定位的账目。先记下这套"逐段接力、各认各账"的读法，第 2.4 节铺主表、第 7 章做诊断时，它都会反复回来帮你看清"瓶颈到底卡在哪一段"。

本节要点回顾

• 四模块：终端、接入网、回传、核心网，一次会话按"上行到核心、下行到对端"接力。
• 控制面/用户面分离：数据与控制解耦，让核心网可独立扩容。
• 空口与回传不同质：一个在衰落损耗里挣扎，一个讲容量与成本。
• 端到端时延是排队叠加：优化局部不等于优化整体，第 4 章会再掰细。
