1.2 相机模型与投影成像

1.2 相机模型与投影成像

本节摘要：针孔相机模型用内参矩阵描述三维点到像素的映射，畸变模型修正镜头的物理缺陷。本节拆解投影链的每一步，回答"深度在哪一步丢掉"，为多视图重建与深度相机解读做铺垫。

上一节解决了坐标系之间的搬家，本节处理最频繁的一次搬家：三维世界到二维照片。它是第四章多视图几何的入口——不理解投影的不可逆，就无法理解重建为何需要"多视角"这个前提。

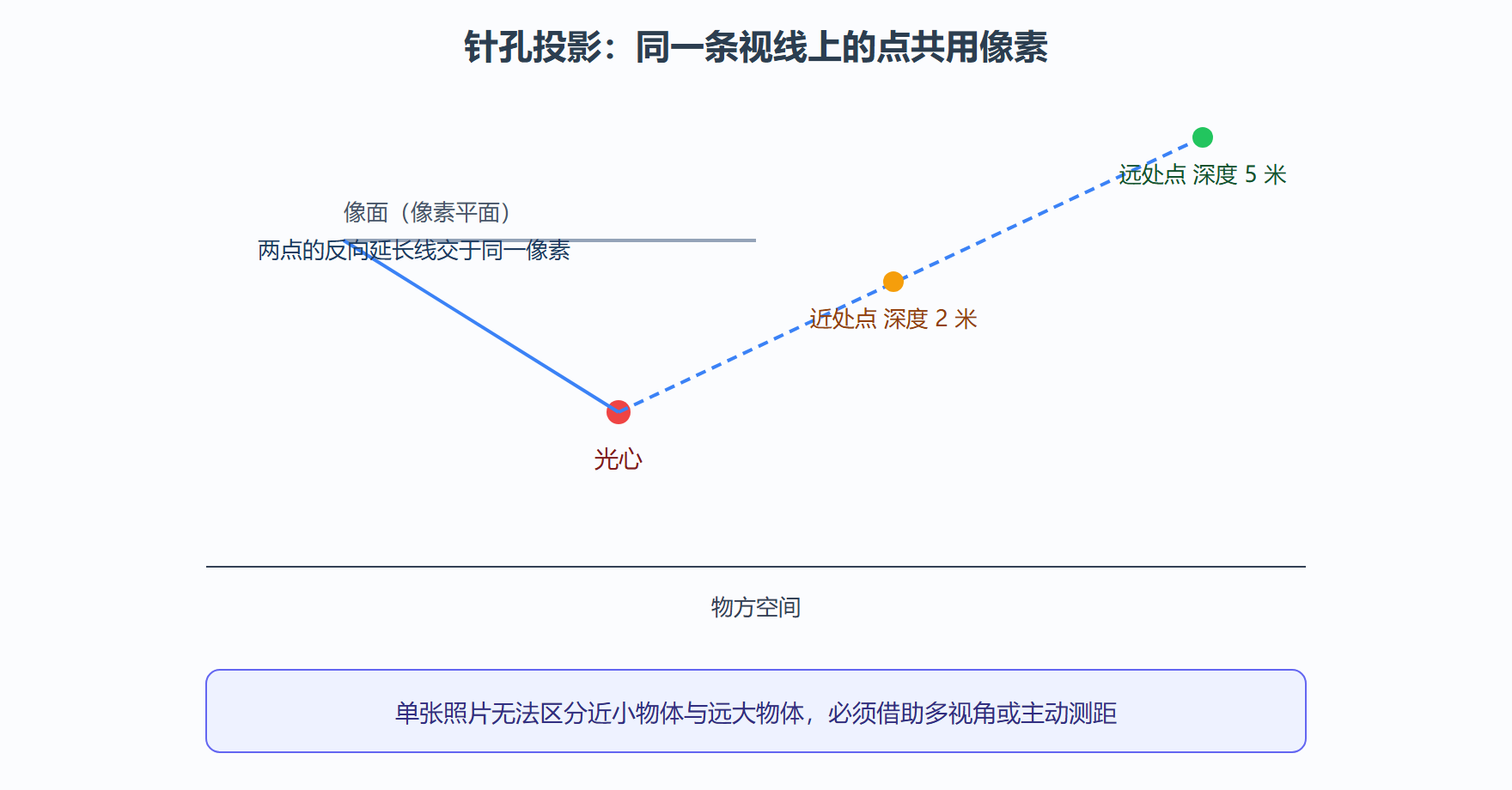

照片为什么会丢掉深度

针孔模型里，空间点沿直线穿过小孔落在像面上。相似三角形关系给出：像素坐标等于焦距乘以世界坐标再除以深度。问题就出在这个"除以深度"——所有落在同一条过光心直线上的点，无论离相机一米还是十米，投影到照片上是同一个像素。深度信息在成像瞬间被数学性地压缩掉了，这不是镜头不够好，而是投影几何的必然。

投影链的三级矩阵

完整投影链是三个矩阵接力：外参（刚体变换，上一节的主角）把世界坐标搬进相机坐标系；内参矩阵把相机坐标映射到像素；畸变模型在两者之间修正镜头弯曲。

内参矩阵包含四个自由度：焦距两个分量（fx、fy，像素单位）与光心坐标两个分量（cx、cy，约等于图像中心）。焦距的物理含义是"一个角度的物体在照片上占多少像素"——焦距越大，视野越窄、物体越大。

# 手写投影链：世界点到像素
import numpy as np

K = np.array([[800.0, 0, 320.0],
              [0, 810.0, 240.0],
              [0, 0, 1.0]])              # 内参：焦距约 800 像素，光心在图像中心

P_world = np.array([0.5, -0.2, 4.0, 1.0])  # 世界系中的点，齐次坐标
T_cw = np.eye(4)                            # 假设相机恰在世界原点、朝 z 轴
P_cam = T_cw @ P_world

uvw = K @ P_cam[:3]                         # 投影（还未除以深度）
u, v = uvw[0]/uvw[2], uvw[1]/uvw[2]
print('像素坐标:', round(u, 1), round(v, 1))
# 输出: 像素坐标: 420.0 199.5
# 验算: x/z*fx+cx = 0.5/4*800+320 = 420；y/z*fy+cy = -0.2/4*810+240 = 199.5
​

把同一个点沿视线推远到深度八米并放大一倍（坐标乘二），投影结果分毫不变——这就是"近小远大无法区分"的代码版证明。

畸变：真实镜头对针孔模型的背叛

针孔是理想模型，真实镜头为了成本和光圈弯曲玻璃，直线在照片边缘变成曲线。径向畸变使点沿半径方向内外偏移（桶形、枕形），切向畸变来自透镜与传感器的装配偏心。标定的任务就是用棋盘格照片把这些系数连同内参一起解出来。OpenCV 的相机标定流程会输出内参矩阵与五到八个畸变系数，去畸变后再按针孔模型处理，误差可压到零点一个像素以内。

⚠️ 常见坑：拿畸变系数去"修正"已经是去畸变后的图像，或者反过来。管线里必须约定唯一一个环节做畸变处理，SLAM 前端通常在读取图像后立即做一次去畸变，之后全链路按针孔模型运算。

工程实践要点

标定是远征前的必修课。未标定的内参会把尺度误差直接注入重建结果：焦距差百分之一，远处点的深度误差就被放大。棋盘格标定时建议采集十五到二十五张不同角度的照片，重投影误差低于零点三像素可视为合格。

重投影误差是验收货币。标定、SfM、视觉 SLAM 的优化目标几乎都是"三维点投回照片与实际观测像素的距离"，这个指标贯穿全册，第三章配准、第四章重建、第五章后端都会反复出现它的身影。

💡 关键直觉：内参是相机的"出厂性格"，外参是相机的"当下姿势"。重建与定位算法做的一切，可以概括为已知一方求另一方。

实战演练：从深度图反推三维点

背景：深度相机（第二章的主角）输出的是"配了对的彩色图与深度图"，把像素还原成三维点云是每天都要写的样板代码。操作：对每个有效像素，用内参的逆运算反投影。

# 深度图反投影为点云（核心三行）
depth = np.load('frame.npy')     # 形状 480x640，单位毫米
rows, cols = np.nonzero(depth > 0)
z = depth[rows, cols] / 1000.0                       # 毫米转米
x = (cols - K[0, 2]) * z / K[0, 0]                   # (u-cx)*z/fx
y = (rows - K[1, 2]) * z / K[1, 0]                   # (v-cy)*z/fy
points = np.stack([x, y, z], axis=1)
print('点数:', len(points))          # 输出: 点数: 264831（640x480 中有效像素）
print('深度范围:', round(z.min(),2), '~', round(z.max(),2), '米')
# 输出: 深度范围: 0.4 ~ 7.9 米
​

结果解读：反投影是投影的严格逆运算，条件是深度已知——这正是深度相机的价值：它用主动测距把投影丢掉的深度重新买回来。变式：若深度图与彩色图分辨率不同，需先做配准对齐（多数设备驱动提供对齐接口），否则点云颜色错位。

常见疑问与排错

标定板要拍多少张？ 十五张是下限，二十五张、覆盖画面四角与中心、带明显俯仰变化，畸变系数才收敛得稳。只拍正面平移的十几张，边缘畸变基本没被观测到，标定报告好看但一到广角边缘就露馅。

换镜头后内参还能用吗？ 不能。变焦或换镜后焦距与畸变全变，必须重标；定焦镜头固定好后标一次即可，但长途运输颠簸后建议复查一次重投影误差，两分钟就能确认。

深度图与彩色图分辨率不一致怎么办？ 先查设备驱动是否提供对齐接口，有就开对齐；没有则按外参把深度点投影到彩色图上采样颜色，切勿直接按行列号硬配——错位一个像素，红蓝物件的颜色就会互换。

反投影出的点云有洞？ 深度图里的零值与无效值就是洞的来源，先按 2.1 节的数据体检统计空洞分布再决定处理方式。

本节要点回顾

• 投影链三级接力：外参搬家、内参压平、畸变修正，顺序不可乱；
• 深度丢失发生在"除以深度"一步，是几何必然而非器件缺陷；
• 内参四参数（fx、fy、cx、cy）由标定获得，重投影误差低于零点三像素为合格；
• 畸变系数只需处理一次，全链路约定明确环节；
• 反投影三行代码是深度图到点云的标准桥，第五章深度相机 SLAM 直接复用。

深度既然能"买回来"，用什么仪器买、价格几何？下一章清点采集装备。
