2.3 MR 融合：VST 透视与全息

2.3 MR 融合：VST 透视与全息

本节摘要：MR 是 XR 光谱中"现实占比 30-70%、且现实虚拟能互相作用"的一段。这一段在硬件上分两条路：用摄像头合成"伪透视"（VST, Video See-Through）和用透明光学让现实直接进眼（全息波导）。本节拆开两条路线的工程差异、各自的优劣，再用一段 Unity 代码演示"如何在 VST 模式下正确处理深度，让虚拟物体被真实桌角正确遮挡"——这是 MR 段最关键的一步。

本节目标

阅读完本节，你应当能够：

1. 区分 VST 透视与全息波导的物理原理。
2. 说出 Vision Pro、Quest 3、HoloLens 2 各自用的哪种 MR 方案。
3. 解释 VST 透视的"延迟黑洞"问题，以及如何工程上补偿。
4. 在 Unity 里写一段代码处理"虚拟物体被真实物体遮挡"。

一、问题与直觉

"MR"这个词在 2022 年以前还常被混在 AR 里，Apple 在 WWDC 2022 后把它单独拎出来。技术上的分界不是营销话术，而是**"现实与虚拟是否能互相遮挡、碰撞"**。

要做到这件事，机器需要知道两件事：

1. 现实的 3D 结构（深度图、网格）。
2. 虚拟物体在空间的 6DoF 位置。

两条信息都要进入同一个 z-buffer，渲染管线才能正确判断"谁挡谁"。这就是 MR 比 AR 多出来的那一步：合成（compositing）。

二、VST 透视：摄像头合成的"伪现实"

VST（Video See-Through）用 1-2 颗外向摄像头拍下现实画面，把画面+虚拟内容一起送进显示面板。换句话说，你看到的"现实"不是直接进来的光，而是摄像头拍下来又播放出来的视频。

代表机型：

• Quest 3 / Quest Pro：双 RGB 摄像头 + 1 颗深度传感器（Quest Pro）。像素 1280×960，延迟 30-50ms。
• Vision Pro：双 RGB 摄像头 + 2 颗 LiDAR + 红外泛光照明。像素更高，延迟宣称 12ms。
• Pico 4 Ultra：双 RGB 摄像头。延迟 30-40ms。

VST 的优势是技术成熟、成本低、可以做"色彩增强""夜视"等后期效果；劣势是"延迟黑洞"——摄像头拍 + ISP 处理 + 合成 + 显示，这一串加起来有 30-50ms。人的视觉系统在 15ms 内的运动才感觉是"同步"，超过 30ms 就能感到"晕"——这就是为什么 VST 头显戴久了容易疲劳。

三、全息波导：让光直接进眼

全息波导（Holographic Waveguide）走另一条路：用透明波导把图像直接送进眼睛，你看到的"现实"是直接进来的光。

代表机型：

• HoloLens 2：透明波导 + LCOS 投影，2K×2 全息分辨率。
• Magic Leap 2：透明波导 + LCoS 投影，1440×1760。
• Vuzix Shield：透明波导 + Micro-LED，分辨率较低。

全息的优势是延迟极低（接近裸眼，<5ms），颜色还原真实，"现实感"是 VST 比不了的；劣势是波导制造良率低（需要纳米级光刻工艺）、视场角受限（50-70°）、亮度受环境光影响大。

四、VST vs 全息：一张对比表

Vision Pro 用 VST 而不用全息，并不是因为它不想用全息，而是因为 Apple 在 VST 上能把延迟压到 12ms（用 R1 协处理器 + 高带宽显示），同时绕开波导的良率问题。这是"用工程补物理"的典型选择。

五、动手演示：让虚拟物体被真实桌角正确遮挡

这是 MR 段最关键的一步：把深度信息喂给渲染管线，让"虚拟蝴蝶"在真实桌角的另一侧"消失"。

// 1. 启用 ARCore / Vision Pro 的环境深度 API
arOcclusionManager.SetEnvironmentDepthMode(EnvironmentDepthMode.Best);

// 2. 把深度纹理传给渲染管线
RenderTexture depthTex = arOcclusionManager.environmentDepthTexture;

// 3. 在 Shader 里采样深度，做遮挡判断
//   - 比较场景深度 vs 真实深度
//   - 真实深度更近 → 用真实深度（被真实物体挡住）
//   - 真实深度更远 → 用场景深度（虚拟物体可见）
​

在 AR Foundation 里，这套机制叫环境深度遮挡（Environment Depth Occlusion）。Vision Pro 上对应的是 ARKit 的 SceneReconstruction API。Quest 3 上是 Passthrough Depth API。

下面这段代码演示如何在 Shader 里做这个比较：

// Unity URP 下的遮挡 Shader
half frag (Varyings input) : SV_Target
{
    // 场景深度（虚拟物体自己的深度）
    float sceneZ = LinearEyeDepth(input.positionCS.z / input.positionCS.w, _ZBufferParams);
    // 真实环境深度
    float realZ = SampleEnvironmentDepth(input.uv);

    // 比较：哪个更近就保留
    if (realZ < sceneZ)
    {
        // 真实物体更近 → 不画（被遮挡）
        discard;
    }
    return half4(1, 1, 1, 1);
}
​

跑起来后你会看到：一只虚拟蝴蝶在桌面上方飞舞，当你把视线移到桌角另一侧时，蝴蝶会"消失"在桌角后面——这就是 MR 段的金标准。

💡 关键直觉：VST 头显上能"被真实物体正确遮挡"，靠的是"延迟够低 + 深度信息够准"两件事，缺一不可。Quest 3 在 90Hz 下能做到 11ms 延迟，足够支撑大多数遮挡场景；Vision Pro 用 R1 协处理器专门处理这一环节。

本节要点回顾

• MR 的工程分界是"现实与虚拟是否能互相遮挡、碰撞"。
• VST 透视用摄像头合成，技术成熟、延迟 30-50ms；全息波导让光直接进眼，延迟 <5ms 但制造难。
• Vision Pro 用 VST 而非全息，是"用工程补物理"的典型选择。
• 遮挡 Shader 是 MR 段最关键的一步——比较场景深度 vs 真实深度。
• HoloLens 2、Magic Leap 2 是工业 MR 主流；Quest 3、Vision Pro 是消费 MR 主流。

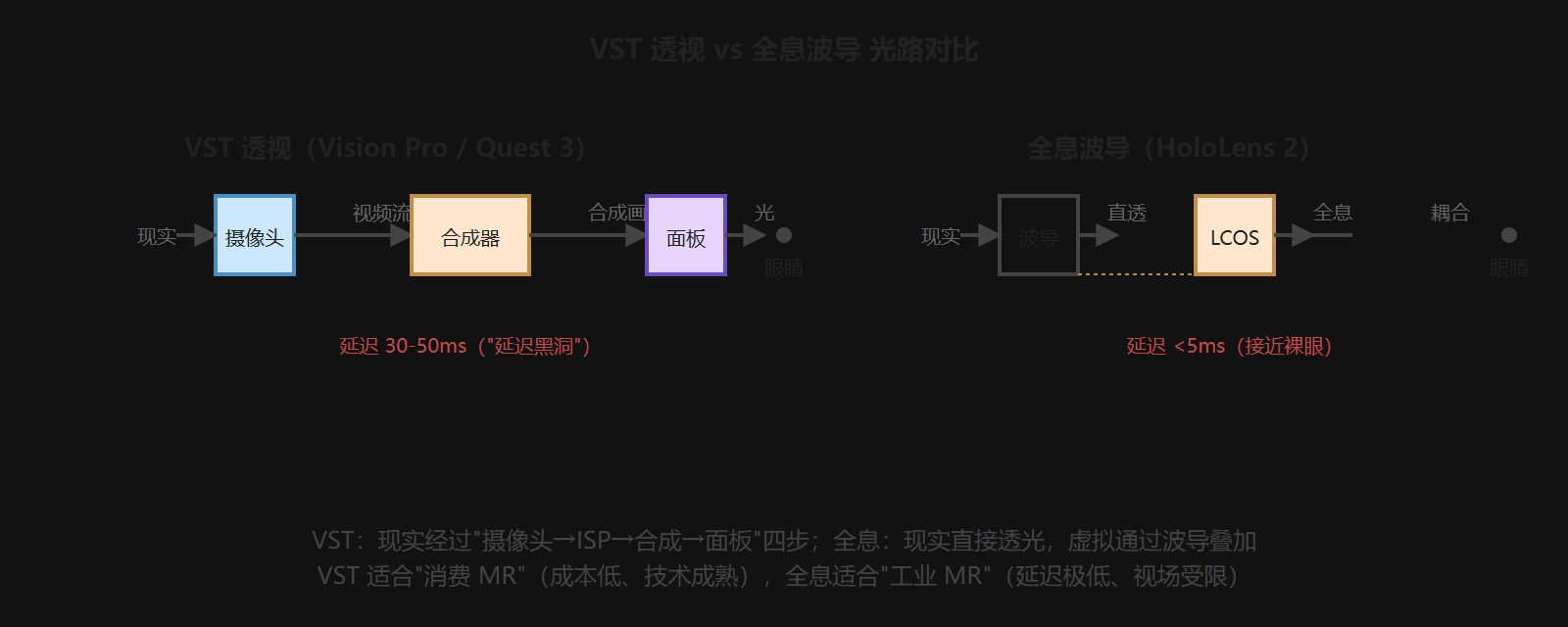

图 2-3：VST 透视与全息波导的光路对比

把两种 MR 方案的光路画出来——能直观看到"VST 拍→合→送"与"全息透光"的工程差异。

下一节我们讲输入外设：手柄、手势、触觉——头显之外的"另一半"。
