7.1 启动流程与Bootloader

7.1 启动流程与 Bootloader

从按下电源到 main 函数第一行，芯片经历了一条精确的接力链：硬件取向量、启动代码布置内存、可选的 Bootloader 决定跑哪个应用。这条链在 3.3 节看过物理视角，在 2.2 节看过 .data 搬运的代码，本节把散落的环节接成完整的因果链，并以它为地基理解 Bootloader 的分区设计——这也是 7.3 节 OTA 的直接前置。

完整启动链条：六步走到 main

以 STM32F103（BOOT0=0，从 Flash 启动）为例，复位后依次发生六件事：

1. 硬件装载 SP 与 PC。内核强制从地址 0x0000 0000 读第一个字装入栈指针 SP，读第二个字装入程序计数器 PC。由于 BOOT 引脚配置，0x0000 0000 被映射为 Flash 起点 0x0800 0000——所以这两个字正是 Flash 开头向量表的第 0、1 项（3.3 节的 vector_table）。
2. 跳入 Reset_Handler。PC 指向的复位服务程序由启动文件提供，它是 main 之前的总调度。
3. 搬 .data。把存在 Flash 的初值镜像逐字复制到 SRAM（2.2 节逐行拆过），全局变量的"开箱即用"由此兑现。
4. 清 .bss。未初始化的全局变量区域整段清零——C 标准保证它们为 0，但硬件不会白送，靠的就是这一步。
5. 调用 SystemInit。配置时钟（2.3 节的 72 MHz 流程）、使能浮点（有 FPU 的型号）、设置向量表偏移寄存器 VTOR。
6. 进入 main。标准库的初始化（如用到堆的 libc）之后，控制权第一次交给你写的代码。

用一张内存图把这六步走过的地址串起来：

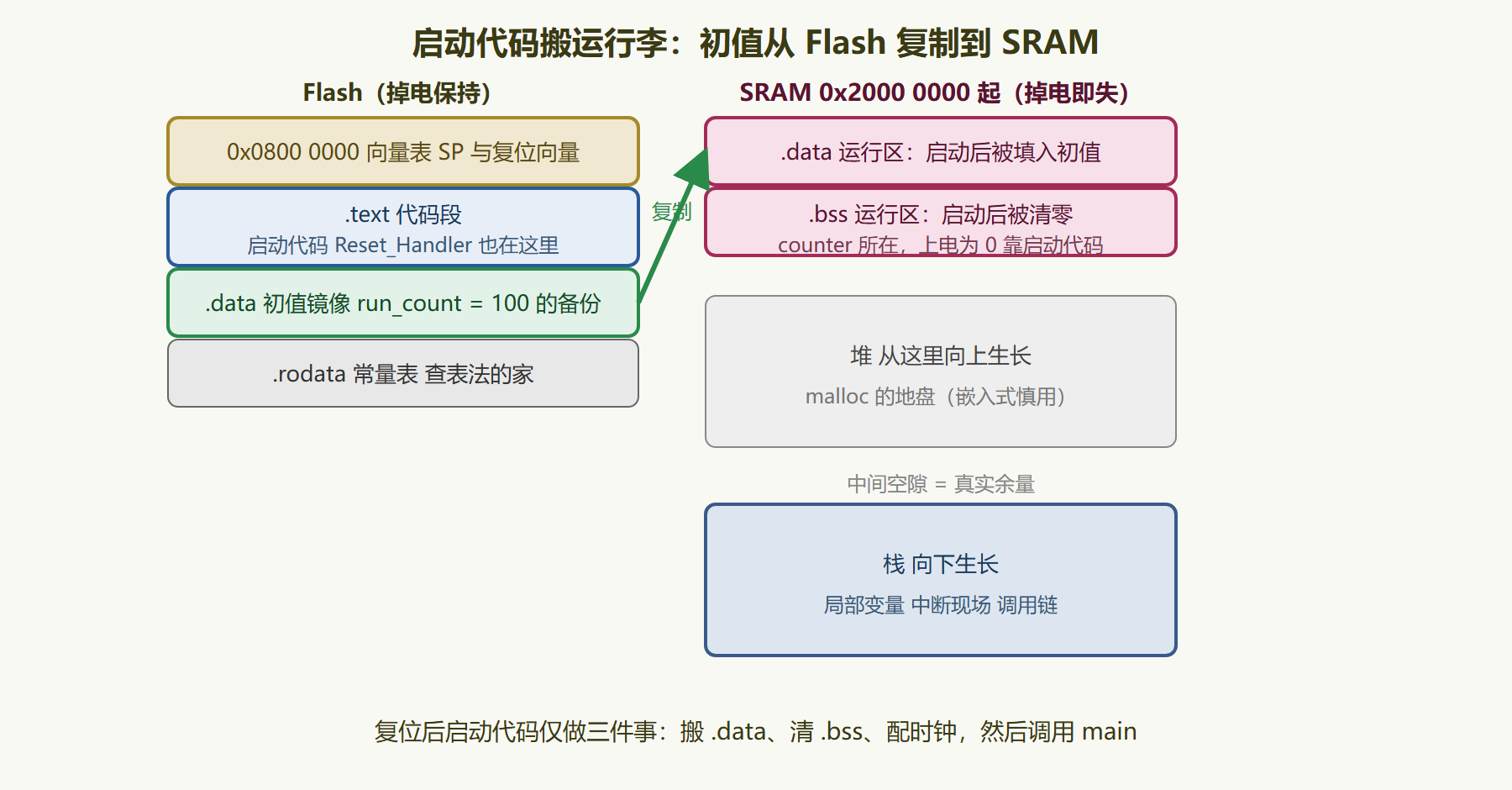

图 7-2：启动前后的 Flash 与 SRAM 布局变化

理解这条链的实用回报立竿见影。程序"下进去了不跑"时，按链条从上往下查：BOOT0 是不是悬空或被拉高（跳进了串口 bootloader）、向量表前两个字对不对（调试器看 0x0800 0000 处是不是像样的栈顶值）、Reset_Handler 有没有被链接进去（.map 文件搜符号）。每一类故障都在链条上有一个明确的断点，而不是一句笼统的"烧录失败"。

Bootloader：产品固件的第二段程序

量产设备几乎从不"裸跑一个应用"，而是分两段：Bootloader（引导程序）驻留在 Flash 前段，只干三件事——检查应用是否有效、必要时执行更新、跳转应用；应用占 Flash 后段。这样设计的动机在第 5 步之后就清晰了：复位永远从 Bootloader 起跑，它就有机会在应用运行前做决定——比如发现新固件已下载完毕且校验通过，就搬过来再跳；发现应用连续启动失败，就回滚到上一个版本。7.3 的 OTA 全靠这套机制兜底。

分区约定上，Flash 被划成几块（以 ESP32 的典型布局为例，STM32 自定义 Bootloader 同理）：

STM32 上自己写 Bootloader 时，核心是"校验 + 跳转"两步。跳转看似只是一句函数指针调用，实际要先替新程序把"家当"归位——重映射向量表、复位栈指针，再跳过去：

#include "stm32f10x.h"

#define APP_ADDR        0x08004000UL     /* 应用区起点：跳过前 16 KB 给 Bootloader */
#define APP_OK_MAGIC    0xDEADBEEFUL     /* 应用区末尾的合法性标记（由应用写入）*/

typedef void (*app_entry_t)(void);

static uint32_t app_checksum_ok(void)
{
    uint32_t magic  = *(volatile uint32_t *)(APP_ADDR + 0x1FCUL);
    uint32_t stack  = *(volatile uint32_t *)(APP_ADDR);
    uint32_t entry  = *(volatile uint32_t *)(APP_ADDR + 4UL);
    return magic == APP_OK_MAGIC            /* 合法性标记对 */
        && (stack >> 20) == 0x200          /* 栈顶值落在 SRAM 范围，基本可信 */
        && (entry & 1UL) == 1UL;           /* Thumb 入口地址最低位必须是 1 */
}

void jump_to_app(void)
{
    if (!app_checksum_ok()) {
        enter_update_mode();               /* 应用无效：留在 Bootloader 等升级 */
        return;
    }

    __disable_irq();                       /* 搬家前先熄火：别让中断踩进旧向量 */
    for (int i = 0; i < 8; i++) NVIC->ICER[i] = 0xFFFFFFFF;   /* 全部关中断 */
    for (int i = 0; i < 8; i++) NVIC->ICPR[i] = 0xFFFFFFFF;   /* 清全部挂起 */

    SCB->VTOR = APP_ADDR;                  /* 向量表指到应用区：之后中断找新家 */
    __set_MSP(*(volatile uint32_t *)APP_ADDR);                 /* 栈指针 = 应用栈顶 */

    app_entry_t app = (app_entry_t)(*(volatile uint32_t *)(APP_ADDR + 4UL));
    app();                                 /* 跳！从此 Bootloader 使命完成 */
}
​

应用侧也要配合改三处，否则跳过去就跑飞：链接脚本把 ROM 起点改到 APP_ADDR；系统初始化里把 VTOR 再设一遍（防 Bootloader 之外的复位路径）；中断优先级分组与外设时钟保持"进门前干净"。这三处漏任何一处，症状都是"Bootloader 跳转后死机"——排查时按顺序核对即可。

Bootloader 的升级通道：串口 Ymodem 一例

自研 Bootloader 最经典的取数通道是串口 + Ymodem 协议：上位机工具发固件文件，Bootloader 按 1 KB 块接收、应答、写入下载区，CRC16 逐块校验。整个协议不到三百行 C 就能实现，无需网络栈，调试期和产线烧录都好用。网络型产品再把通道换成 HTTP 或 MQTT 即可，分区与校验逻辑原样复用。给 Bootloader 留一条"永不依赖应用"的取数通道（哪怕是串口），是售后救砖的最后一道保险——所有量产产品都值得有。

向量表重定位与启动文件的关系

细心的读者会问：复位后硬件只认地址 0 处的向量表，应用怎么收到中断？答案就是 VTOR 寄存器（向量表偏移）。Bootloader 跳转前把 VTOR 指向应用区，应用运行期间所有中断按新向量表分发；若应用自己复位（看门狗、软复位），硬件又从 0 处的 Bootloader 重新起跑——整个环路闭合。这套"向量表搬家"机制是 Cortex-M 体系对多段固件的制度性支持，ESP32 的二级引导（first/second stage bootloader）把同样的思想做得更工程化：分区表、校验、回滚标志全部制度化，应用代码一行不写就自动享有。

到这里，"程序从哪来、怎么开始跑"已经完整。下一节解决它的另一半：怎么把它装进去、出了问题怎么看见——烧录与调试的工具链实战。
