2.3 驱动与传动系统

2.3 驱动与传动系统

本节摘要：控制器输出的只是一条电流指令，把它变成可靠转矩的是驱动与传动链。本节比较电机、液压、气动三类动力源，算清减速比对转矩与惯量的双重账，给出按负载、精度、寿命三条线索的选型流程。

先看一组三选一的题

同一台七自由度协作臂，业界有三种动力方案：全电机加谐波减速器、电机加行星减速器、以及少数特种场景的液压。为什么协作臂清一色选电机？因为协作场景的第一约束不是力量而是安全——碰撞检测靠电机电流残差就能做，液压系统做不了这个。选型从来不是"谁性能强"，而是"谁符合该应用的第一约束"。本节把三条常用线索摆出来：负载、精度、寿命。

三类动力源的能力边界

液压的功率密度优势在腿足机器人上依然压不住地诱人——波士顿动力的早期四足全是液压，后来转电；原因之一正是上一行"维护成本"与噪声、以及电动在力控精度上的进步。气动的地盘被挤压到末端夹爪与简单拾放：那里不需要精度，只要"到没到"。

减速器：一笔被低估的账

电机天生"高速低扭"，减速器把转速降下来、把转矩抬上去，传动比 N 带来两个效果：

输出转矩 ≈ N × 电机转矩 × 传动效率 η
输出惯量折算 = 电机转子惯量 × N²
​

第二条常被忽略却极其关键：减速比 100 的谐波减速器，把电机转子惯量放大一万倍折算到关节端。这意味着关节端的惯量匹配里，电机自己的贡献可能远大于负载——这也是为什么负载惯量比（负载惯量 ÷ 折算电机惯量）是伺服选型的核心指标，经验上控制在 10 以内，控制环才好整；超过 30，再猛的算法也难压振荡。

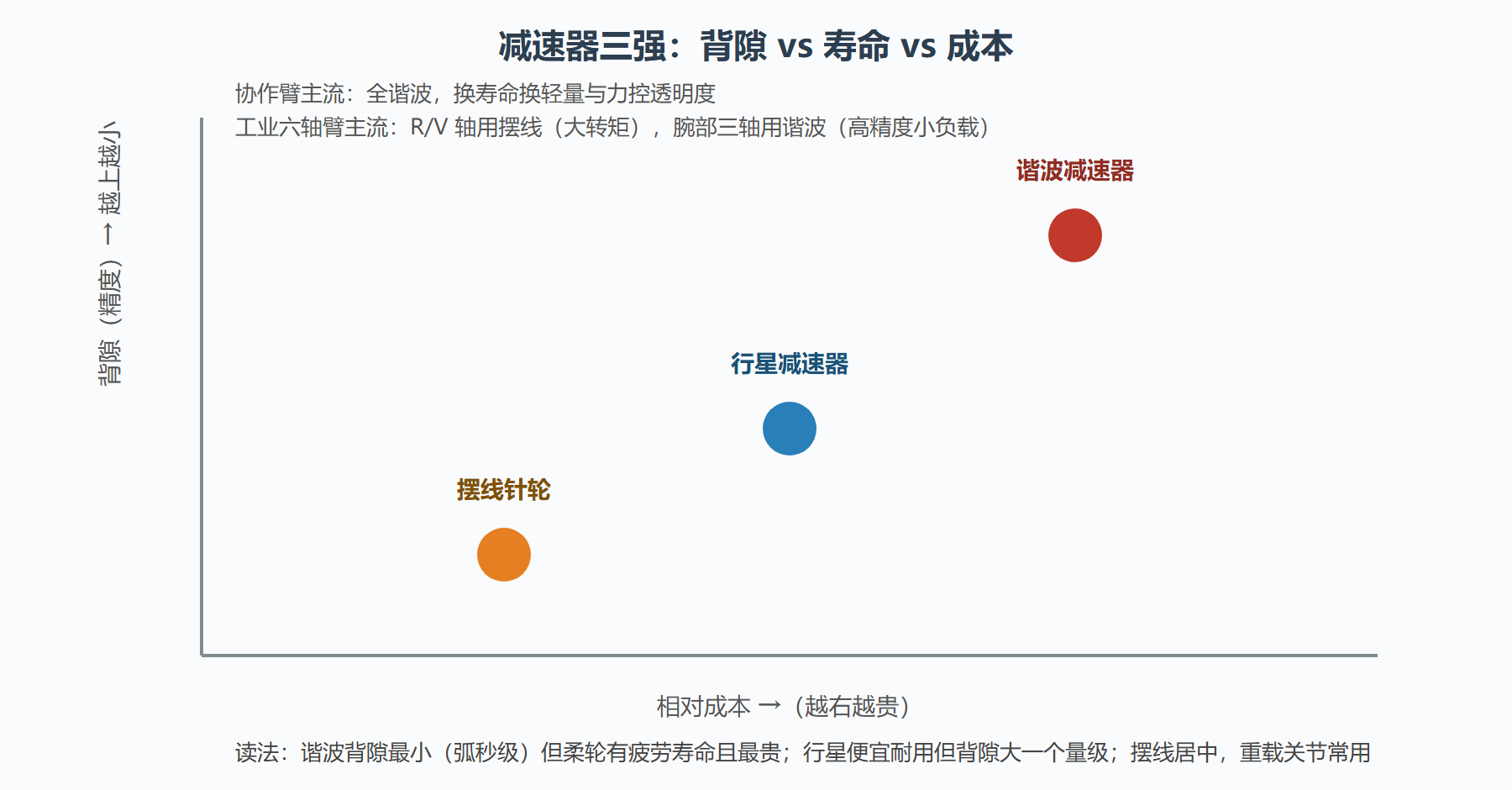

图：三种减速器在精度、寿命、成本上的占位

背隙与编码器位置：误差从哪里混进来

减速比带来精度的同时引入背隙：换向时主动侧空转、从动侧不跟的那一小段角度。谐波能压到 10 角秒以内，行星通常在 1 到 8 角分。背隙在单向连续运动里无害，一旦轨迹要求往复（打磨、装配），每次换向就是一个角度台阶，位置环看到编码器读数（常装在电机轴上）却不知道减速器里这段"虚位"。

两条工程对策：一，把编码器装在输出端（全闭环），背隙被测出来交给控制环；二，几何上避免换向——规划轨迹时保持关节单向通过过渡点，或者用预紧消除间隙。1.2 节那个码垛臂事故（背隙从 1 角分磨损到 8 角分）就属于"没有输出端编码器、误差无人知晓"的典型。

选型流程：三线索走一遍

1. 负载：先算关节端最坏工况力矩（含重力、含最大加速度的惯量力矩），除以目标传动比与效率，得到电机额定转矩需求；峰值工况（启动）按短时过载三倍核。
2. 精度：任务允许的末端误差，按臂长折算回关节角误差，再分配给背隙、编码器分辨率、柔顺变形三项，逐项留余量。
3. 寿命：减速器寿命按输出转速与转矩的当量载荷算（L10 寿命，单位万小时），高频往复应用要把换向次数计入疲劳。

💡 关键直觉：选型宁可将减速比取大。减速比抬高的不只是转矩，还有电机侧的控制带宽与精度（误差被缩小 N 倍折算回电机侧），代价只是转速上限与一点效率。多数"电机带不动"的问题，正解是加大减速比而不是换大电机。

本节要点

• 动力源三选一看第一约束：协作看安全与力控透明，重载看功率密度，简单拾放看成本。
• 减速比放大转矩 N 倍，同时把转子惯量放大 N² 倍，负载惯量比控制在 10 以内伺服才好整。
• 背隙是换向误差之源，单向运动无害、往复运动致命；对策是输出端编码器或轨迹单向化。
• 选型按负载、精度、寿命三线索流水作业，寿命账里别忘了疲劳。

直驱：把减速比取到一

减速比并非越大越好，存在另一极端：直驱（或准直驱）。去掉减速器后，转子直接驱动关节，获得无可比拟的透明性——关节处没有背隙、没有摩擦死区、力矩估计即电流估计。这在需要高质量力控的场合（协作臂、腿足机器人、力反馈设备）价值巨大。代价同样直白：没有 N 倍转矩放大，电机必须自己扛全部负载，于是直驱电机天然是"大直径、多极对、小转速"的扁平构型，重量与成本上浮。行业里能看到的分工：高精度工业臂走"高减速比路线"，新一代腿足与协作平台走"准直驱路线"（小减速比加高转矩密度电机），两条路线分别优化了"位置保真"与"力透明"两个不同的目标函数。

编码器的两派与回差真相

增量式编码器便宜，但断电即失忆，开机必须回零——这对大行程机械臂意味着每次开机一次回零流程；绝对式编码器（多圈）记着断电前的位置，开机即知姿态，是协作机器人与特种机械的标配。位置装在哪里同样关键：电机侧编码器便宜但看不见减速器之后的误差（背隙、柔性变形）；输出侧编码器把真实关节角交给控制环，构成全闭环，代价是控制环里多了一段减速器的柔性动力学，增益整定变难。选型的判断题是：任务对"末端绝对精度"敏感，就上输出端编码器；对成本敏感且负载轻，电机侧编码器加机械刚性也够。

问题：关节异响与温升该怎么排查

听声音能定位大半传动问题。规律的周期性异响多源于齿面磨损或点蚀（减速器内部），换向瞬间的"咔哒"声对应背隙增大；加减速时的啸叫更可能是伺服增益过高引起的高频振荡，而非机械损伤。温升分两个来源：电机温升看电流（长期大电流说明负载矩超或增益不匹配），减速器温升看效率（润滑油失效或超速运行）。排查次序建议：先看电流波形（是否振荡），再听频段（高频电气、低频机械），最后拆检——直接拆减速器的成本与停机损失最高，放最后。

补减速器选型的三个经验判断。谐波减速器：传动精度高、背隙近零，但柔轮疲劳寿命有限且低速大转矩下易发热，适合工业臂关节的高精度段；RV 减速器：刚度大、寿命长、成本高体积大，适合基座附近的大负载关节；行星减速器：便宜皮实、背隙稍大，适合移动底盘与辅助轴。选型时最常翻车的一项是额定寿命的工况折算——目录寿命按额定转速与额定转矩给出，实际工况（频繁启停、冲击载荷）要按等效负载折算，折算系数取错可以让实际寿命差一个数量级。给维护工程师的提示：关节异响与定位精度缓慢劣化，首先怀疑减速器磨损，用背隙复测（断电手动盘关节量空程）即可初判。
