3.2 报文解剖与主题体系
3.2 报文解剖与主题体系
本节摘要：逐字节解剖 MQTT 控制报文——固定头里的报文类型、DUP/QoS/RETAIN 位与剩余长度编码，再讲主题命名与通配符如何组织订阅树。承接 3.1 的发布订阅模型，通往 3.3 的 QoS 状态流转。
模型讲完了，得能看懂线上的字节才行。MQTT 说到底是一套排布好的字节流，你在抓包工具里看到的一长串十六进制，其实都能按固定头、可变头、载荷三段拆开。
报文的骨架：三段式
每条 MQTT 控制报文都由最多三段组成：
- 固定头：必有，2 至 5 字节，包含报文类型与剩余长度。
- 可变头：按报文类型而定（如 CONNECT 的协议名、PUBLISH 的主题）。
- 载荷：消息内容本身（PUBLISH 时才有）。
固定头第一字节是高 8 位的信息门面，按位拆开含义如下：
位 7 6 5 4 | 3 | 2 1 | 0 | 报文类型 | DUP | QoS | RETAIN 第1字节 4 bits 1 bit 2 bits 1 bit → 控制报文类型与标志 第2字节 剩余长度（1-4字节 变长编码，每字节只用低7位，最高位为续续位）
- 报文类型（高 4 位，0-15）：1=CONNECT、2=CONNACK、3=PUBLISH、4=PUBACK、5=PUBREC、6=PUBREL、7=PUBCOMP、8=SUBSCRIBE、9=SUBACK、10=UNSUBSCRIBE、11=UNSUBACK、12=PINGREQ、13=PINGRESP、14=DISCONNECT、15=AUTH（5.0）。0 与 15 保留了 ERROR/类型标识。
- DUP 位（bit3）：置 1 表示本包为重发，接收端可据此识别重复。
- QoS 位（bit2-1）：仅 PUBLISH 有意义，标本次消息的服务质量，取 0-2。
- RETAIN 位（bit0）：PUBLISH 时置 1 表示此消息需被 Broker 保留。

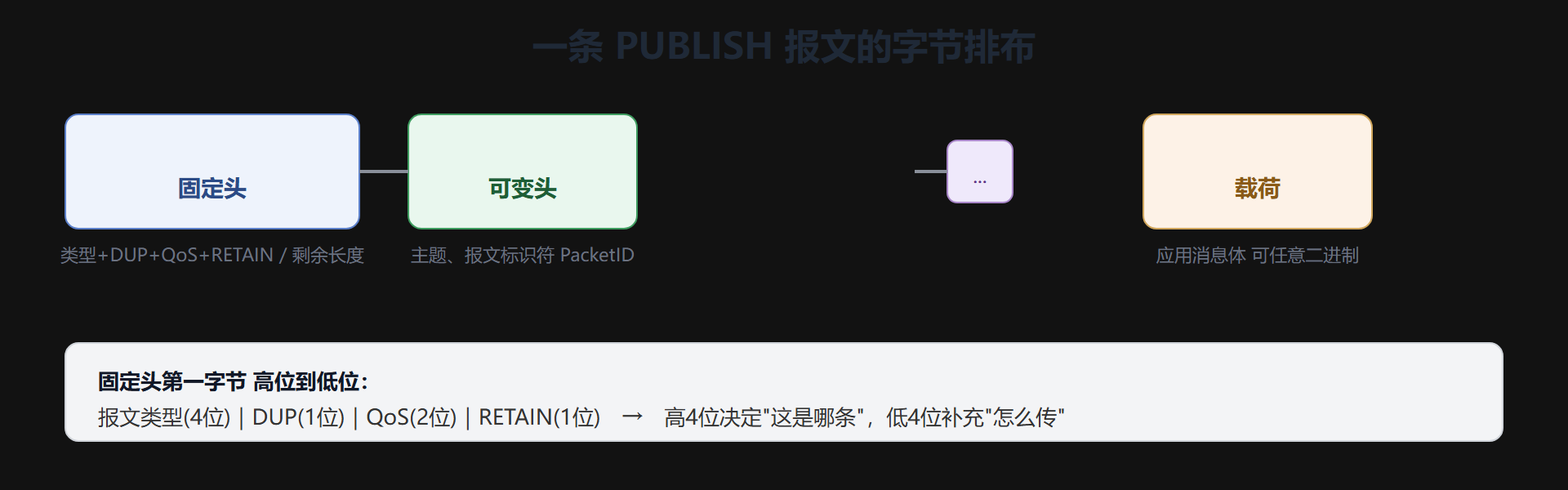

下面这张图把一条 PUBLISH 报文在字节上的排布画成更直观的字段分布，方便你对照抓包：
报文类型的完整清单
下表把 MQTT 3.1.1 的报文列全，标注方向与用途，方便你在抓包时查表：
| 类型值 | 报文名 | 方向 | 作用 |
|---|---|---|---|
| 1 | CONNECT | 客户端→代理 | 建立连接，带协议与会话参数 |
| 2 | CONNACK | 代理→客户端 | 连接确认，含返回码与会话标志 |
| 3 | PUBLISH | 双向 | 投递应用消息（核心） |
| 4 | PUBACK | 双向 | QoS1 确认 |
| 5 | PUBREC | 双向 | QoS2 第一步确认 |
| 6 | PUBREL | 双向 | QoS2 释放 |
| 7 | PUBCOMP | 双向 | QoS2 完成 |
| 8 | SUBSCRIBE | 客户端→代理 | 订阅主题 |
| 9 | SUBACK | 代理→客户端 | 订阅确认 |
| 10 | UNSUBSCRIBE | 客户端→代理 | 退订 |
| 11 | UNSUBACK | 代理→客户端 | 退订确认 |
| 12 | PINGREQ | 客户端→代理 | 心跳探测 |
| 13 | PINGRESP | 代理→客户端 | 心跳应答 |
| 14 | DISCONNECT | 客户端→代理 | 客户端主动断开 |
剩余长度：怎么把"后面还有多少字节"装进 1~4 字节
MQTT 用变长编码表示固定头之后的长度，规则是每字节取低 7 位，最高位为续续位（1 表示后面还有字节）。例如长度 321：321 换算后写进两字节——0b10100001 0b00000010（先低后高）。这个设计让超短消息只花 1 字节就能描述长度，不必为长消息预留宽位。
# 剩余长度变长编码示意 value = 321 byte0 = value & 0x7F # 低7位: 0x41 byte1 = (value >> 7) & 0x7F # 高段: 0x02 on_wire = [ 0xC1, 0x02 ] # byte0 置最高位=1 表示还有下一字节 # 解码(逆序): 0x02<<7 | 0x41 = 256+65 = 321
主题体系：用"地名"做多级路由
主题是个 UTF-8 字符串，按 / 分多级，例如 sensor/room_a/temperature。它由订阅者与发布者共同约定，Broker 按级做路由。为了灵活订阅，MQTT 提供两个通配符：
- 单层通配
+：占位单一级，如sensor/+/temperature匹配 room_a、room_b 但不跨级。 - 多层通配
#：匹配后面所有层，如sensor/#匹配整棵子树，且常见于"全收"的看板。
下面用一个主题树示意 + 与 # 的差别：
⚠️ 常见坑：主题不是目录，
#只能放在最后一层，+只能占一整层，不能写成sensor/#/temp或sensor/+a——Broker 会按规范校验，格式错直接断连。
有效载荷与表达约定
PUBLISH 载荷可以是任意二进制数据（文本、JSON、Protobuf 都行），但负载语义由上层约定。实际工程常配一个统一 schema，例如温度消息固定 {"device":"x","metric":"temp","value":25.6,"unit":"celsius"}，接收方按图索骥去解析。约定好格式，Broker 只负责"传得对"，不关心"内容啥意思"。
本节要点回顾
- 要点一：MQTT 报文 = 固定头 + 可变头 + 载荷，固定头必有。
- 要点二：第一字节高 4 位是报文类型，bit3/bit2-1/bit0 分别是 DUP/QoS/RETAIN。
- 要点三：报文类型 1-15 各有分工，PUBLISH(3) 是核心，QoS2 用 PUBREC/PUBREL/PUBCOMP 三连。
- 要点四：剩余长度用每节 7 位 + 续续位的变长编码表示。
- 要点五：主题按
/分级，+匹配单层，#匹配多层且必须在末级。 - 要点六：载荷格式靠上层约定，Broker 只保证路由与语义。
固定头里那块"QoS 位"是理解可靠性的钥匙——下一节就拆 QoS 0/1/2 到底怎么一路握手保证不丢不重。
