4.2 报文字段、消息类型与Token

4.2 报文字段、消息类型与 Token

本节摘要：把 CoAP 报文头部逐字段拆开（版本、类型、Token 长度、Code、消息 ID），讲清 CON/NON/ACK/RST 四类消息的语义，以及 Token 与 Message ID 在请求响应对齐里各唱什么角色。承接 4.1 资源模型，通往 4.3 的方法与观察。

CoAP 的报文头很短，字段精巧到"每比特都有话说"。看懂这些字段，你就能理解 UDP 上那套"没连接也要认出来回是谁"的机制。

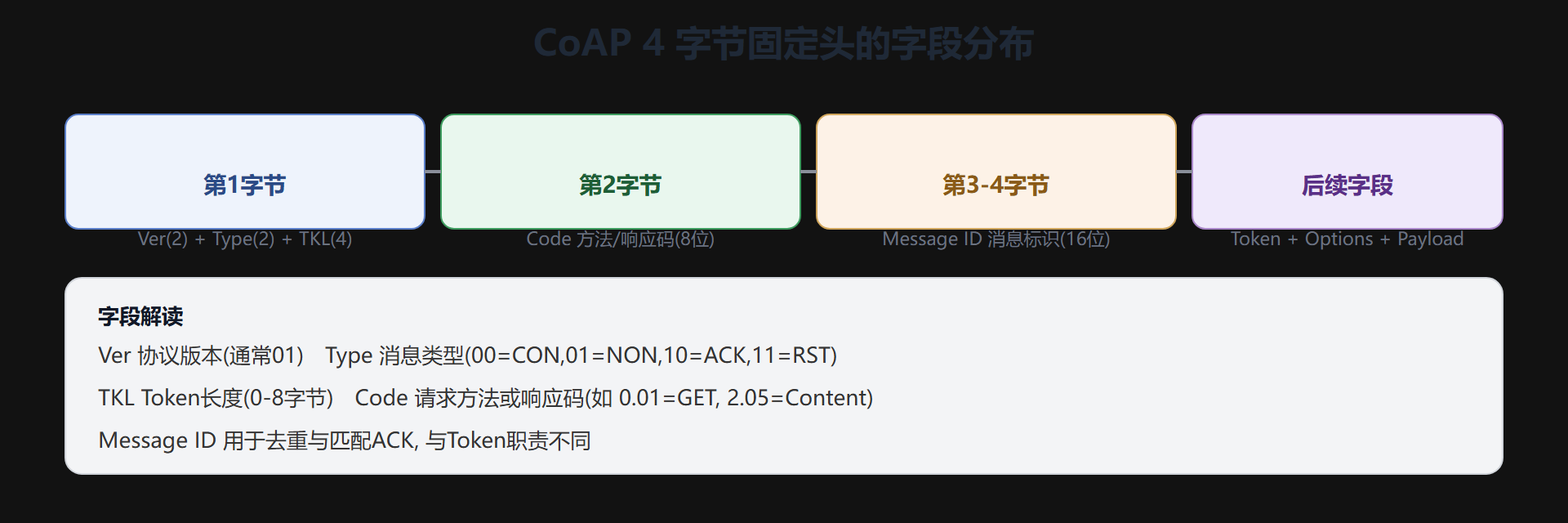

头部四字段，一张图说清

CoAP 的默认为 4 字节固定头，随后是可选 0~8 字节的 Token、选项链表与载荷。报文结构如下：

四类消息：CoAP 在 UDP 上造出的"半可靠"

CoAP 没有 TCP 那种"连接"，却靠四类消息把可靠的骨架撑起来：

• CON（可确认）：发送方要对方回 ACK；超时未回则重发，直到报错。用于必须确认的操作。
• NON（不可确认）：发了就完，不要求应答，适合丢得起的数据。
• ACK（确认）：对 CON 的应承；也可顺带携带响应数据（piggyback）。
• RST（拒绝）：收到不合要求的消息时回它，表示"这个我不收"。

# 四类消息用途速记
CON → 必须回 ACK, 超时重传     # 可靠通道
NON → 无需应答              # 高速/可丢
ACK → 应承 CON, 可捎带响应     # 回执
RST → 拒收, 协议处理不了
​

Code：方法还是响应码

第二字节用"类.细节"编码：请求时它是方法（0.01 GET、0.02 POST、0.03 PUT、0.04 DELETE），响应时它是状态（2.01 Created、2.04 Changed、2.05 Content、4.04 Not Found、4.05 Method Not Allowed、5.00 Internal Server Error）。高 3 位是"类"（2 表示成功、4 表示客户端错误、5 表示服务端错误），低 5 位是细节。这种紧凑表示让常用状态一字节搞定，省下的空间留给载荷。

Token 与 Message ID，别搞混

这是 CoAP 新手最绕的点。两个标识各有分工：

• Message ID：位于固定头，用于消息级去重与 ACK 匹配（能唯一标识"这一次传输"）。它对应网络层。
• Token：随请求由客户端选、响应原样带回，用于请求-响应语义对齐（能唯一标识"这笔事务"）。它对应应用逻辑层。

一句话：Message ID 管"这一帧别重复"，Token 管"这笔业务回应的是哪次"。

头部字段比特级过一次

把图中那 4 字节拆到比特级，逐一记账（供抓包对照，不必死记）：

• Ver（2 位）：版本，当前为 1。
• Type（2 位）：消息类型，即上文的 CON/NON/ACK/RST。
• TKL（4 位）：Token 长度（0~8 字节），告诉接收方"随后的头还有几个 Token 字节"。
• Code（8 位）：请求方法或响应码（下详）。
• Message ID（16 位）：帧级标识。

看到 TKL 你就能理解"头可长可短"：无 Token 时 TKL=0，报文即刻瘦成 4 字节；要区分并发事务时带上 Token，头部随之加长。读懂这 4 字节，等于拿到了解读所有 CoAP 交互的钥匙。

选项与载荷：报文剩余的部分

固定头 + Token 只是前半场，后半场是选项（Options）与载荷（Payload）。选项用"编号 + 长度 + 值"紧凑编码，常见的有 Uri-Path（资源路径）、Content-Format（载荷格式）、Max-Age（缓存时长）、Observe（观察开关）等。载荷则跟在一个值为 0xFF 的载荷标记之后。用一次 GET 拆包示意它的完整构成：

固定头 + Token          选项
Ver=1 Type=CON ... MID=200 | Uri-Path:/temperature | 0xFF | 25.6
#               ^固定头       ^资源路径选项         ^载荷标记 ^载荷
​

一次"读温度"的请求，在线上往往就这十几个字节——比 HTTP 动辄上百字节的头部省出太多，这正是受限节点能用它活下去的经济基础。

一次重发的 CON，怎么用 Message ID 去重

澄清 Message ID 去重的关键场景：客户端发 CON 后超时没等到 ACK，于是重发同样的请求。此时它复用同一个 Message ID，服务器靠这个"见过"的 MID 立即丢弃重复、不重复处理。对比之下，Token 保持一致则保证"哪怕换了 MID，客户端也知道这是对上次那笔事务的回应"。所以 Message ID 与 Token 一管"帧重复"、一管"业务配对"，缺一不可。

一种直观记忆：Message ID 是"这封信的密码"，保证同一封信不会被拆两次；Token 是"这笔生意的回执号"，保证回执物归原主。 两者配合，UDP 上也能做到既去重又配对。

用一次 CON + 响应看懂字段配合

客户端读一次温度，虚线是它要走的字段路线：

客户端 → CoAP 服务器:  GET  Code=0.01  MID=1234  Token=A7   (CON)
服务器 → 客户端:  2.05  MID=1235  Token=A7  Payload=25.6 (ACK, 中文Token对齐)
# MID 变了(回应新帧), Token 不变(仍是A7) —— 所以响应认得是"读温度"这笔
​

本节要点回顾

• 要点一：CoAP 固定头 4 字节，含 Ver/Type/TKL/Code/Message ID 五个信息面。
• 要点二：四类消息 CON/NON/ACK/RST 在无连接 UDP 上撑起半可靠通道。
• 要点三：Code 一字节双用——请求当方法、响应当状态码。
• 要点四：Message ID 管帧级去重与 ACK 匹配，Token 管事务级响应对齐。
• 要点五：Token 由客户端定并在响应中原样带回，是请求响应配对的钥匙。

字段认识了，4.3 把那四个方法（GET/POST/PUT/DELETE）和更上层的 Observe 观察机制串起来。
