5.1 物理实现：超导、离子阱、光量子与自旋
5.1 物理实现：超导、离子阱、光量子与自旋
本节摘要：任何两能级量子系统都有资格当量子比特，难的是同时满足"稳得住、控得准、连得开、读得出"。本节对比当前四条主流路线——超导电路、离子阱、光量子、半导体自旋——给出相干时间与门错误率的量级对照，解释为什么这是一个"各霸一方"而非"赢家通吃"的格局，并教你用三个参数给任何新平台快速体检。
体检三参数：相干时间、门错误率、连通性
评价一个量子比特平台，工程上先看三件事。
相干时间 T1/T2：叠加态能"存活"多久。T1（弛豫时间）量的是激发态跌回基态前的寿命，T2（退相干时间）量的是相位信息被环境抹花的时间。它的意义必须与门时间放在一起看：超导相干时间约百微秒、单门约几十纳秒，一个比特的寿命里能塞下大约千次门操作——这是深度预算的物理来源。离子阱相干时间以分钟甚至小时计，但一个门要几十到几百微秒，比值反而只有十万级。"相干时间绝对值高"不等于"能跑深线路"，比值才作数。
门错误率：单门理想与实际的偏差。当前较好水平：超导单门约 0.1%、两比特门约 0.3-1%；离子阱单门可到 0.01% 级、两比特门 0.1% 级。别小看万分位：第 3.3 节算过，千分之一的错误率下千门线路成功率只剩三成，纠错（5.3 节）要求错误率压到阈值以下——这是所有路线共同的单行道。
连通性：不是任意两比特都能直接纠缠。超导芯片是近邻耦合的平面格点，隔空的 CNOT 要靠 SWAP 搭桥（每桥 3 个门）；离子阱物理上"全连通"，任意两离子都能直接门操作，但离子一多操控变慢。同一算法在不同连通性上的编译开销能差出数倍。

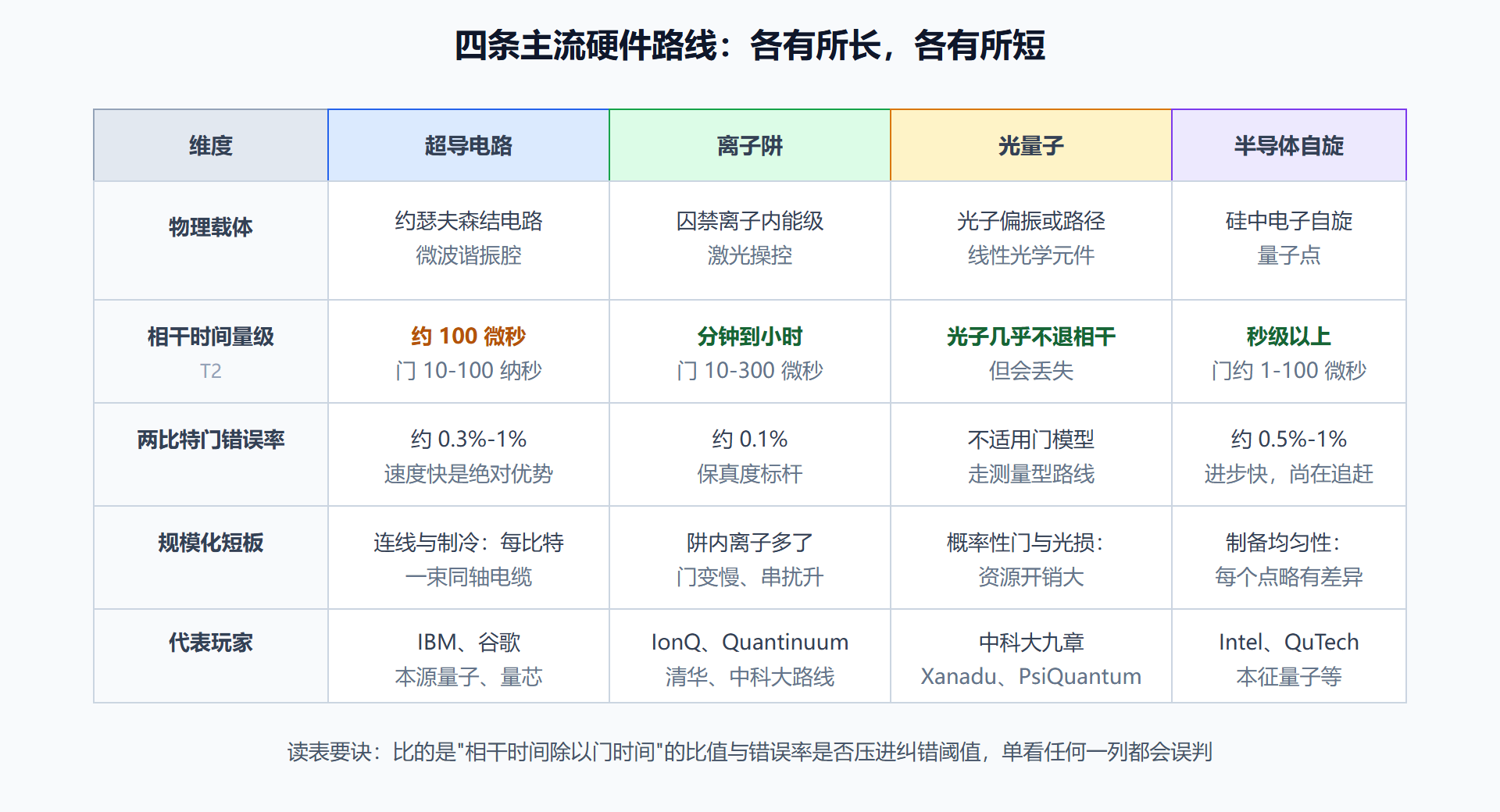

图：四条硬件路线参数对照矩阵
四条路线各用一句话公平概括
超导是当下的"吨位冠军"：和半导体工艺同源、门快、易集成，百比特级芯片已成常规产品；代价是要泡在接近绝对零度的稀释制冷机里，每加一个比特就多一束进出的微波线，连线是规模化的天花板。离子阱是"精度冠军"：全连通、错误率最低、相干时间最长，几十比特的系统做得精致；但把门做快、把阱做大是两场都在打的仗。光量子不按门模型出牌，走测量诱导纠缠与玻色采样路线，室温运行、天然适合组网通信，可是概率性操作让确定性计算代价高昂。半导体自旋最年轻，尺寸最小、与现有芯片产线兼容度最高，硅基路线一旦成熟整合潜力最大，当下错误率与均匀性还在追赶。
把 1.3 节的"互补品成熟"框架搬过来就懂了为什么格局如此：超导吃的是微波工程与光刻的红利，离子阱吃的是原子物理与激光稳频的存量，光量子吃的是通信产业的元器件生态——每条路线背后站着一个成熟产业，谁也吃不掉谁的全部筹码。
别只看比特数：给新闻装三个过滤器
媒体标题爱用"我们造出了 X 比特芯片"定胜负，工程上这句话几乎不携带信息。给任何"突破"新闻过三道滤网：**其一，错误率多少？**一千个高错误比特不如一百个低错误比特——纠错视角下前者可能连阈值都不过。**其二，两比特门还是单比特门？**真正难的是前者，只报单门保真度是话术。**其三，跑的什么基准？**随机线路采样类基准（量子优越性实验用）与实用算法表现的差距可能很大。
顺带把"退相干"这个词的账算清，它贯穿全书：环境不是敌人，环境的不可控纠缠才是。量子比特与环境的自由度发生纠缠（温度、杂散电磁场、材料缺陷），它的振幅相位信息就散进更大的系统——2.3 节说测量是"信息散给仪器"，退相干是同一件事的被动版。所以所有平台的保温、隔磁、真空，本质都是在给"量子比特与环境划清界限"。T2 参数报的就是这条防线的坚固程度。
本节要点回顾
- 三参数体检：相干时间（看与门时间的比值）、两比特门错误率、连通性。
- 量级锚点：超导 T2 约百微秒/门几十纳秒；离子阱 T2 分钟级/门百微秒级；错误率最好的平台在千分之一以下。
- 四路线四产业：超导背靠微波与光刻，离子阱背靠原子物理，光量子背靠通信生态，自旋背靠半导体产线。
- 退相干的本质：与环境的被动纠缠，防线的名字叫 T2。
载体有了，通道呢？下一节看软件栈怎么把第 4 章的算法翻译成真机上的微波脉冲与激光序列。
延伸辨析：参数表之外的四个判断题
**判断一：门速度快的平台一定跑深线路更快吗？**不一定。深度预算等于相干时间除以门时间，还要扣掉校准漂移、读出往返。超导的纳秒级门配上百微秒相干，比值十万量级；但真实线路受读出速度（微秒级）与复位时间拖累，有效深度远低于纸面比值。评估平台要拿"端到端任务吞吐"，别拿单项参数。
**判断二：全连通真的省门吗？**省 SWAP（每对远距比特省 3 个 CNOT），但离子阱的全连通靠离子共享运动模式实现，比特数一多，门速度与串扰恶化。超导的近邻格点则逼迫编译器做路径规划。两个世界各有各的税，混合策略（分块全连通 + 块间链路）正在成为两边共同的演化方向。
**判断三：错误率会不会一直线性下降？**历史数据显示台阶式下降：Transmon（2007）是一个台阶，3D 集成与材料钝化是下一个。当前瓶颈更多在材料界面缺陷（两能级缺陷，TLS）——它决定 T1 的天花板。这属于"知道瓶颈在哪也造不出完美表面"的硬骨头，进展靠材料学细水长流。
**判断四：光量子的"室温"优势决定胜负吗？**运行温度只是总成本的一行。光量子在确定性双比特门上的困难，迫使它走测量诱导与簇态路线，资源开销以海量单光子源为前提——省下的制冷钱，换成了单光子源与探测器的钱。总账谁赢未定。
问题：中性原子路线为什么没进四强表
它进步飞快（几百原子阵列、2023 年纠错增益实验的主力平台之一），列为第五强当之无愧。没进主表是因为篇幅取舍而非技术否定。一句话补齐：中性原子用光镊排阵列，兼具离子阱的原子级品质与超导式的可扩展阵列感，主要短板是门速度（微秒到十微秒级）与原子丢失。把它加进你的观察名单，权重应该不低。
问题：不同平台的量子比特能互相通信吗
直接通信不行，目前没有"离子和超导电路直接纠缠"的成熟接口。工程上的桥接思路是转换媒介：微波转光子的换能器（电光机械类器件）正在快速发展，目标是让低温芯片里的量子态坐上光子班车进入光纤。这项互连技术如果成熟，各平台可以各展所长——离子阱当"高精度计算节点"、超导当"高速计算节点"、光子当"网络总线"——混合架构的想象空间比单一平台大得多。跟踪换能器的转换效率与保真度，是判断混合架构何时起步的先行指标。
