2.1 架构分层与一帧的旅程

2.1 架构分层与一帧的旅程

本节摘要：本节是全章的物理底图。先纵切三层——Framework（Dart 写的界面世界）、Engine（C++ 写的图形核心）、Embedder（各平台宿主壳），再横切时间——一帧从垂直同步信号出发，经构建、布局、绘制、合成、光栅化六道工序在预算内上屏。读完你将能对任何一次卡顿给出第一手的定位假设。

三层各管一段：从你的代码到屏幕像素

第 1 章说过宿主与画布的分工，这里把引擎内部也摊开。Flutter 的运行时自上而下分三层，每层的语言、职责、出错特征都不同：

Framework 层（Dart）：你日常打交道的全部——Widget、手势、动画、主题、状态管理都在这一层，它是纯 Dart 写的，随你的应用一起打包。性能问题里"重建过多""布局爆炸"一类，病根在这层，治法也在这层：改你的代码或用法。

Engine 层（C++）：图形核心。文本排版与光栅化、图形后端（Impeller，以及仍在逐步退场的 Skia）、合成器、Dart 运行时（含 Isolate 调度与垃圾回收）都在这里。这一层你改不了，但它的行为可观测——DevTools 里的时间线大多是这层和 Framework 层对话的记录。

Embedder 层（平台语言）：第 1 章说的宿主壳。Android 上是一段接入 Activity 生命周期的代码，iOS 上接入 UIApplication，桌面接入各自的窗口系统。平台通道的"平台侧"就住在这层，第 7 章会正式打开它。

分层的价值在于故障定位有方向：界面显示错——查 Framework（你的 Widget 树）；所有内容都渲染但整体卡顿掉帧——查管线各工序耗时；应用起不来、窗口出不来——查 Embedder 与宿主配置；文字全是豆腐块、图形撕裂——才是 Engine 侧的问题。

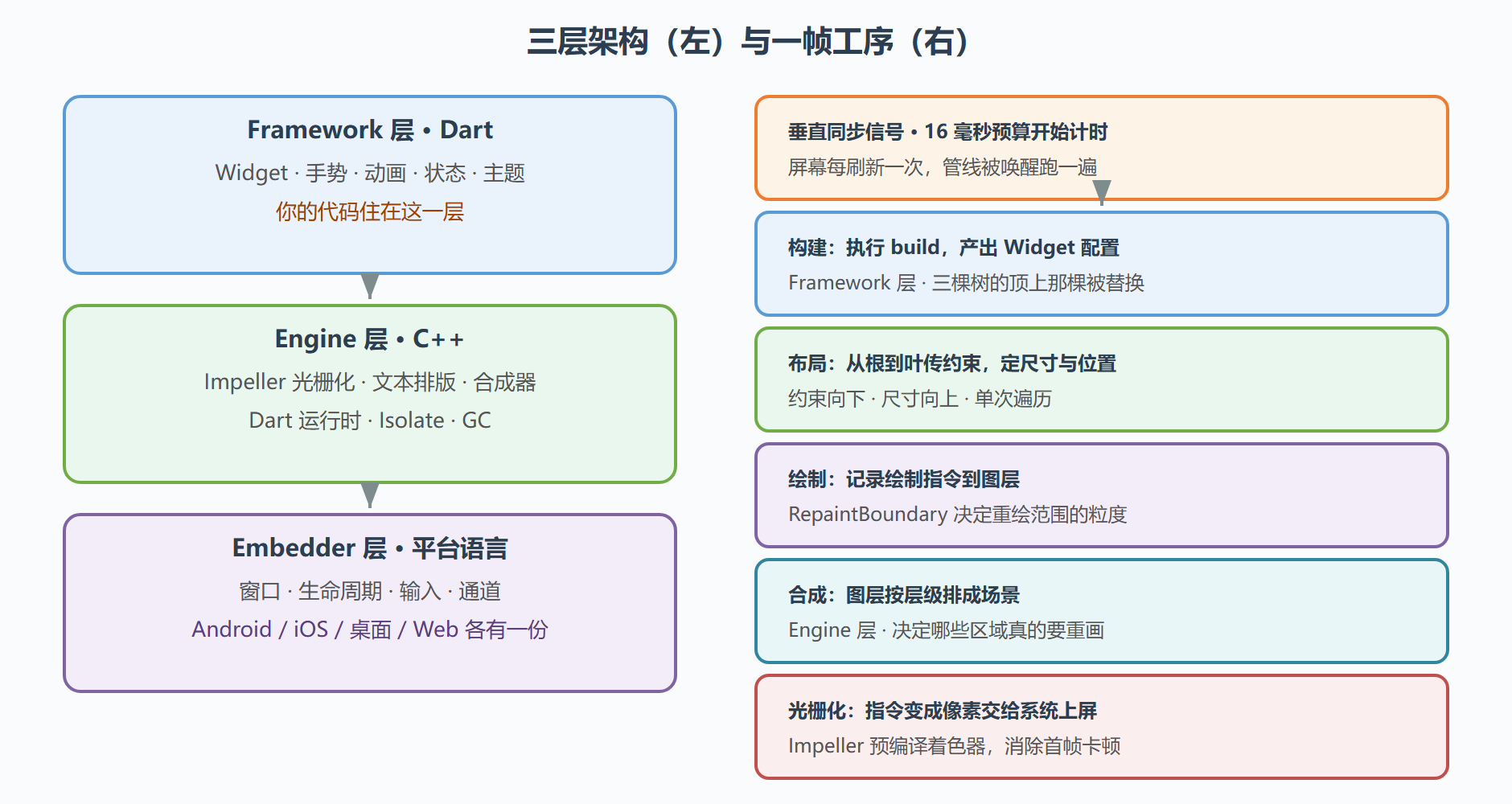

图 3 三层架构与一帧的六道工序

线程模型：管线跑在哪些线程上

管线的六道工序不是挤在一个线程里跑的，线程归属本身就是诊断的坐标系：

• 平台主线程（宿主壳的线程）：系统事件先到这，平台通道的原生侧回调也住这（第 7 章会强调它的纪律）；
• UI 线程（Dart）：构建与布局两道工序，你的 build 代码在这执行——第 2.4 节说的"界面 Isolate"就是它；
• 光栅线程：合成与光栅化，把绘制指令变成像素；图片解码等重活也在关联的工作线程；
• GPU 进程：真正的图形硬件调用，应用开发者无需触碰。

线索串起来就是：你的代码只直接占用平台主线程（经通道）与 UI 线程（build 与逻辑）；光栅线程的账虽然常被你的写法间接放大（图层多、重绘范围大），但你从不直接在它上面写代码——这也是"光栅线程红先查结构、UI 线程红先查代码"口诀的由来。

一帧的排班表：16 毫秒怎么花

屏幕以固定节奏刷新（60Hz 即约 16.7 毫秒一帧，高刷屏预算更紧），每次刷新前引擎收到垂直同步信号，管线开跑。工序顺序固定，谁超时谁背锅：

构建：框架从标记为"脏"的位置出发执行 build，产出新的 Widget 配置树。这一步只做描述，不碰像素。build 里写循环、算大数、同步读盘，超时账全记在这道工序头上。

布局：约束从根节点向下传递（"你最大多大"），尺寸从叶向上汇报（"我就要这么大"），一趟遍历完成。第 3 章的布局规则就是这道工序的外显。布局是递归的，嵌套越深越贵，这也是"列表项别嵌几十层"的由来。

绘制：需要重绘的部分把"画圆、画字、画阴影"这类指令记录到图层上。注意它记录的是指令而非像素，真正的像素在最后一道工序产生。

合成与光栅化：Engine 把图层组装成场景，交给图形后端光栅化成位图。Impeller 的改进就发生在这里——它在管线构建期就预编译好着色器，砍掉了 Skia 时代首次遇到某种效果时现场编译着色器造成的小卡顿（当年动画第一次播放顿一下，多半是它）。

诊断时用得上的一句话账法：UI 线程超时看构建与布局，光栅线程超时看绘制指令量与图层结构。DevTools 的性能视图正是按这两个线程分开记账的，第 6 章会实操。

动手：亲眼看见一帧超时

下面的页面故意在 build 里同步睡掉 50 毫秒，跑在真机上即可复现一次可测量的掉帧：

import 'dart:io';
import 'package:flutter/material.dart';

class JankDemo extends StatelessWidget {
  const JankDemo({super.key});

  void burnFrame() {
    // 反面教材：在 build 路径上同步阻塞，只做演示
    sleep(const Duration(milliseconds: 50));
  }

  @override
  Widget build(BuildContext context) {
    return Scaffold(
      body: Center(
        child: ElevatedButton(
          onPressed: () {
            burnFrame();
            ScaffoldMessenger.of(context).showSnackBar(
              const SnackBar(content: Text('这一帧超时了')),
            );
          },
          child: const Text('制造一次卡顿'),
        ),
      ),
    );
  }
}
​

按下按钮的瞬间，界面明显一顿——50 毫秒的活儿挤进 16 毫秒的预算，本帧作废，下一帧补画。打开 DevTools 的 Performance 页，时间线上会有一段醒目的红色帧条。修法预告：把这类耗时逻辑挪出 build（第 2.4 节的 Isolate），或者至少拆成多帧分摊。此刻先记住结论：卡顿不是"手机慢"，是某道工序超了预算，而工序是可以点名批评的。

本节要点回顾

• 三层职责：Framework 管界面逻辑，Engine 管图形与运行时，Embedder 管宿主接入；
• 定位问题的路径：显示错查 Framework，掉帧查管线工序，起不来查 Embedder；
• 一帧六道工序固定排班：同步信号、构建、布局、绘制、合成、光栅化；
• 布局一趟完成靠"约束向下、尺寸向上"，嵌套深度直接换算成布局耗时；
• Impeller 用预编译着色器消除首次效果卡顿，是渲染后端换代的核心收益。

管线的"构建"工序里出现了 Widget 树的影子。下一节把三棵树摊开，解释为什么重建一棵树很便宜、而重算几何才昂贵。
