9.2 影像解剖的断层对照

9.2 影像解剖的断层对照

本节摘要：断层影像把第 8 章的平面层次立成立体证据：一张腹部 CT 横断面，就是把腹前壁七层、腹膜腔与腹膜后器官一次"冻结"在同一平面。本节先比较五种模态的成像原理与选择逻辑，再给断层读片三步法，最后以经肾门的腹部横断面为例做一次逐层对照演练——图志与胶片从此可以互查。

五种模态：原理决定擅长

选择的逻辑一句话：先问要看什么，再问谁看得最清——看骨折先平片，看急性脑出血先 CT，看脊髓与椎间盘先 MRI，看胆囊结石与胎儿先超声，看代谢活性加 PET。模态是"不同波段的照片"，同一具身体的多个副本。

断层读片三步法

第一步：定切面与方向。 横断面按"从足向头看"，图像左侧是病人的右侧（1.1 的约定，永不例外）；矢状与冠状面先找到正中线或过哪个锚点（经肾门?过主动脉?）。切面定位靠骨性锚点：椎体、肋骨断面、髂骨是横断面的"经纬仪"。

第二步：认骨性锚点，定水平。 腰椎横断面从椎体形状与位置锁定节段；胸断面数肋骨断面定平面；颅断面按脑室形态定层面——4.3 的投影思维在断层上升级为"锚点定位法"。

第三步：按层次清点，自外围向中心。 先读体壁（皮肤、皮下、肌群、骨），再读腔与膜（腹膜腔的脂肪间隙、系膜），最后读脏器与血管神经——与 8.3 的翻底顺序完全同构，只是方向从"由浅入深翻"变成"由外向内读"。血管在增强 CT 上是"亮管"，配合 4.1 的分支树逐段认领。

断层之外还有两件"回补立体感"的工具值得记档。其一，薄层扫描后的任意重建：原始横断数据可以重排成冠状、矢状乃至曲面重建，椎间盘与血管行经得以沿自身走行展示——图志的立体图与影像的重建图在数字世界里合流，但读重建像仍要回到底层横断面核对，算法平滑可能抹掉微小病灶。其二，超声的"窗"：声波怕骨与气，探头必须借体表的通路进出——心超声取胸骨旁、心尖与剑突窗（绕开肋骨与肺气），腹超声让病人空腹（压住气体干扰），产科经腹与经阴道两路互补。"窗"即通道，是体表层次在超声语言里的别名。

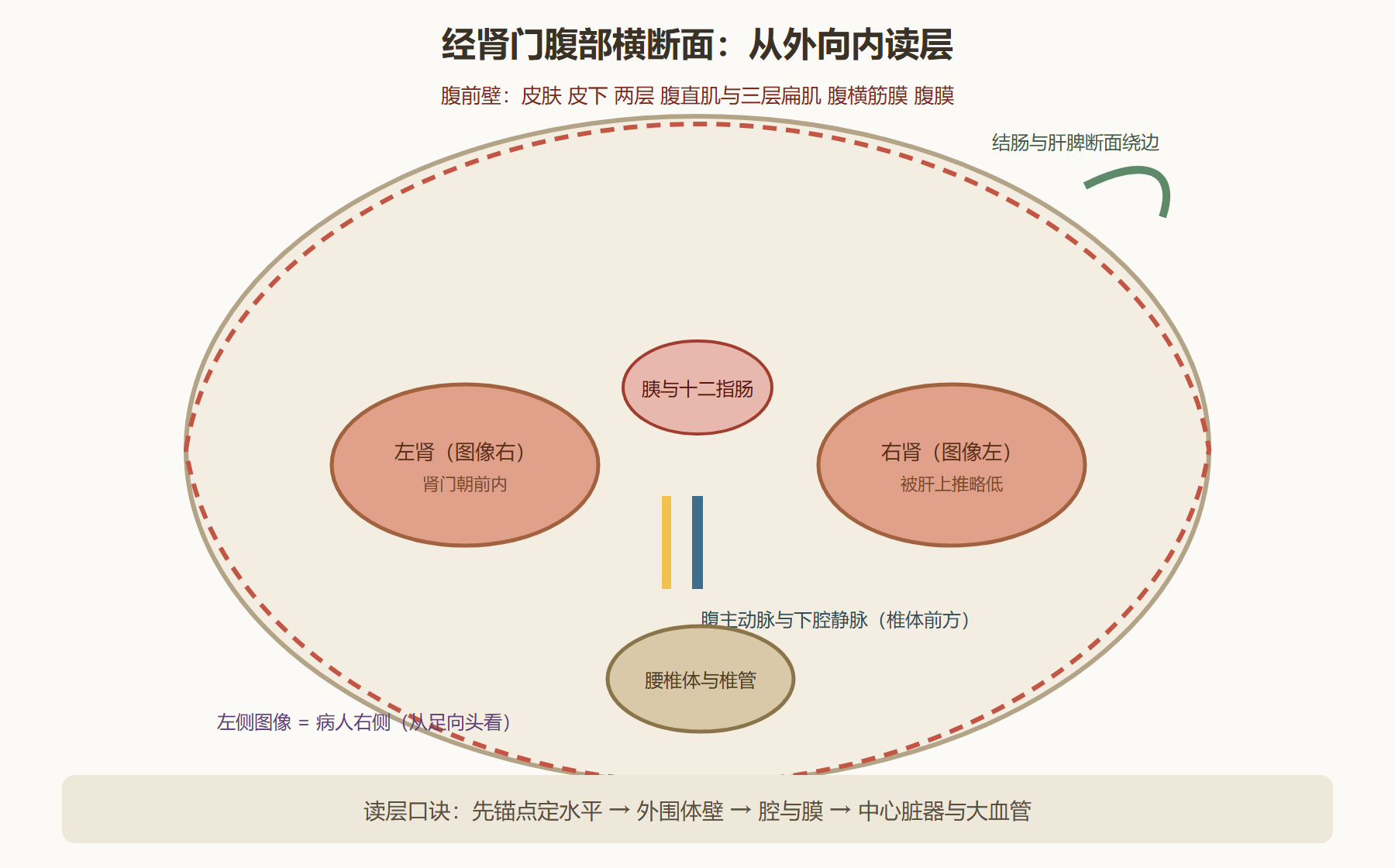

图 9-2：经肾门腹部横断面层次对照

演练：一张腹部断面的逐层对照

【断层读片会话】经肾门横断面的清点（从外向内）

第一层 体壁环读：
   前方腹直肌（两侧对称长条）与三层扁肌腱膜；
   侧方腹外斜腹内斜腹横肌依次变深；
   后方背阔肌与竖脊肌，最外缘是肋骨或髂骨断面。
第二层 定水平：
   见完整肾与肾门 → 平第 1 至 2 腰椎（3.3 的位置回收）；
   椎体断面形态核对腰段。
第三层 腔与膜：
   肠管间的低密度脂肪带 = 系膜与腹膜外脂肪；
   腹膜腔正常时读不出"腔"，能读出的异常间隙
   是积液或积气（3.1 的潜在腔回收）。
第四层 腹膜后三线：
   脊柱前方的腹主动脉（中线偏左）与下腔静脉（偏右），
   两侧肾与肾周脂肪囊（低密度环）——"外位"布局立现；
   胰头被十二指肠环抱，钩突伸向后方的血管之间。
第五层 血管树核对：
   肾动脉起自腹主动脉两侧、肾静脉汇入下腔静脉
   （左肾静脉跨主动脉前方，被肠系膜上动脉与
   腹主动脉夹住的"夹层关系"即经典的压迫性变异基础）。

自检：整张片读出"锚点、体壁、膜、脏器、血管"五类，
缺一类就回去重读——断层与图志应当逐层互证。
​

⚠️ 常见坑：把矢状或冠状的 MRI 当"正面照"直接左右对调。只有横断面固定"从足向头看"，矢状面还分左右侧（标 R 或 L 侧定位），冠面从前向后——每种切面有自己的方向约定，读前先核标记，再核解剖常识（肝总在右边）。

💡 关键直觉：断层读片的本质是"层次知识的高压测试"——凡是第 8 章翻得熟的区域，断层上就能逐层报出；报不出的那层，就是你解剖的盲区。胶片是最好的抽考官。

延伸对照：增强 CT 时相与读片增益

时相表是"给血管树加时间轴"：同一张解剖地图按造影剂到达的先后拍成系列片——动脉期读 4.1 的分支树，门脉期读 3.1 的消化管线与肝，延迟期看排空。断层 + 时相，等于把"层次"与"血流"两本图志叠印在一张胶片上。

追问与回答

问：为什么急诊脑出血先做平扫 CT 而不是 MRI？ 答：急性出血在 CT 上呈高密度、几秒即成片，且磁体不兼容抢救设备；MRI 对超急性期出血反而不如 CT 直白——模态选择的第一个依据是"临床问题的时间敏感度"。

问：读胸腹联扫的断层，第一眼先看什么？ 答：先看"定向三件套"——椎体（定水平与左右）、肝与脾（校验左右无误）、胃与肠气（定位消化道）——三件套无误再逐层清点，方向性错误当场拦截。

问：为什么骨折病人常"拍两个位置"？ 答：X 线是重叠投影，单一位置的裂缝可能与骨影或肠气重合而漏诊；正位与侧位互相校验，让三维结构在两张二维图上交叉定位——投影思维的局限，恰好由它自己的第二张图来弥补。这条经验同样适用于读断层：一个层面报不出的结构，换一个层面或一组重建像再看。

本节要点回顾

• 模态选择按原理走：平片看骨与气、CT 看急诊细节、MRI 看软组织、超声看实时与胎儿、PET 看代谢。
• 读片三步法：定切面方向 → 骨性锚点定水平 → 由外向内按层清点。
• 横断面"从足向头看"图像左侧是病人右侧——铁律不容例外。
• 经肾门断面五层清点：体壁、水平、膜与腔、腹膜后三线、血管树——断层与图志互证。
• 腹膜腔正常读不出，读得出的间隙就是异常——层次知识直接判读病灶。
• 重建回补立体、超声借"窗"进出：通道即层次，重建仍回横断核对。

下节把图志摊到活体上：表面解剖的定位价值与手术入路的层次考试。
