1.3 能量流全景：现代能源系统的组成与耦合

1.3 能量流全景：现代能源系统的组成与耦合

本节摘要：现代能源系统是一条「一次能源 → 转换 → 输配 → 终端」的四段流水线，能量在其中逐段折损，而每一项先进能源技术都在这条流水线上占着一个工位。本节画出全景图，用加油车与电动车的端到端效率链演示账怎么算，并解释「终端省一度顶得上源头省三度」的杠杆原理——它是理解后续储能、余热、零碳建筑各章的钥匙。

傍晚六点半，某省级电网的调度大厅里，负荷曲线正以每分钟几十万千瓦的速度爬坡：晚高峰的地铁、千家万户的灶台、集中亮起的写字楼照明，叠加在尚未退场的空调负荷上。值班调度员看到的不是「用电的人变多了」这样一句话，而是一整条能量流水线此刻的实时状态——上游某台机组因缺风少光出了缺口，中游的输电断面在逼近限额，下游的需求侧响应名单等待唤醒。这一节就要把调度员眼中的这条流水线画给你看。前两节给了尺子与理由，本节给的是地图：全册之后每一章的技术，都会在图上归位。

一、四段流水线：能量从哪里来、到哪里去

把能源系统沿时间轴切开，是首尾相接的四段。第一段，一次能源：尚未被转换的原始能量载体——煤炭、石油、天然气、铀矿，以及不需要转换介质的流动性能源如风、光、水热。第二段，转换：把一次能源变成可输送的二次能源——电厂把化学能或核能变成电，炼厂把原油变成汽柴油，电解槽把电变成氢。第三段，输配：电网、气管网、油罐车与铁路，把二次能源送到用户门口，途中按物理规律缴纳过路费。第四段，终端用能：电机、灯具、锅炉、内燃机、数据中心，把二次能源最终变成有用的服务——光、热、机械功、算力。

每一段都要收费，费用名字叫损失。蒸汽轮机把热变成机械功要向卡诺定理缴税，变压器与线路的铜损铁损按小时计费，电机轴承摩擦与灯具散热一分不少。整条流水线的总效率是各段效率的连乘——这正是能量账与金钱账最大的不同：钱可以在交易里循环，能量只会单向贬值。

# 演算：端到端效率链——加一箱油 vs 充一次电

路径 A：原油到车轮
  开采与输送 98% × 炼制 87% × 成品油输配 98% × 内燃机轮上效率 28%
  = 0.98 × 0.87 × 0.98 × 0.28 ≈ 0.233   → 每份原油化学能，约 23% 到达车轮

路径 B：电到车轮（当前以火电为主的电网结构）
  发电效率 42% × 电网输配 93% × 充电效率 92% × 电机电控 88%
  = 0.42 × 0.93 × 0.92 × 0.88 ≈ 0.316   → 约 32% 到达车轮

若电源换成风、光、水电，第一项从 42% 抬到接近 80% 的全链折算口径，
路径 B 的端到端效率还能再上一个台阶——
电气化的效率优势与电网清洁化是相互放大的关系
​

二、杠杆原理：为什么终端省一度顶得上源头省三度

上一条演算藏着一个常被忽略的推论。既然终端之前所有环节的总效率只有三成上下，那么终端每节约一度电，折回一次能源就是三度以上——而且省下的还是链条上最贵的那一段（发、输、配的全部固定资产投资）。这就是能效行业把它叫作「负瓦特」的原因：不建新电厂而省出来的电力，是成本最低、建设周期最短的电源。

⚠️ 常见坑：把转换效率当成系统效率做宣传。某热机号称效率六成，若它服务的终端另有折损，或它的产出热量根本没被用上，账就要重算；反过来，热电联产把原本丢弃的余热卖给周边用户，系统级效率可以逼近八成——判断标准永远是「有用的服务除以投入的一次能源」，这个口径在第 6 章余热回收里会反复出现。

三、耦合视角：电是中枢，但不是全部

全景图的第二层读法，是注意各条能量通道之间的接口。电力因其传输零摩擦、计量精确、转换自由，正在成为系统的中枢神经——电气化就是把热、冷、动力统统往电上挂。但热与化学能有电替代不了的属性：热可以便宜地储存，氢可以长周期地储存。于是出现了能量在通道间换乘的枢纽——电转热（热泵、储热）、电转氢、电转冷（蓄冰），它们是第 4 章储能与第 8 章综合能源系统的主角。看懂了接口，就看懂了「多能互补」四个字不是营销词，而是让每种能量载体干自己最擅长事的结构设计。

一个完整案例把全景图走一遍。背景：某沿海工业园区，原有燃煤热电联产机组供电供汽，面临碳配额收紧与煤价波动双重挤压。操作：园区分三年改造——厂房屋顶铺满分布式光伏并配套液流电池调峰；燃煤锅炉替换为「电热泵+余热回收」组合，把空压机与冷却水的低品位废热提温回用；新建一座能源管理平台，把电、热、冷三张表的分钟级数据汇进同一套调度逻辑。结果：改造后园区外购电量下降约三成，蒸汽成本与碳成本合计下降约四分之一，且晚高峰从电网的取电功率反而低于改造前——因为液流电池在尖峰时段放电。解读：这个园区就是一张微缩的全景图——四个段落各动了一处，收益却来自段落之间的接口而非某台新设备；「系统协同」在 1.1 里是定义中的判据，在这里是可审计的账本。变式：若把园区的液流电池换成氢储能，账本会怎么变？这个问题留到 4.3 与 8.2 再回答。

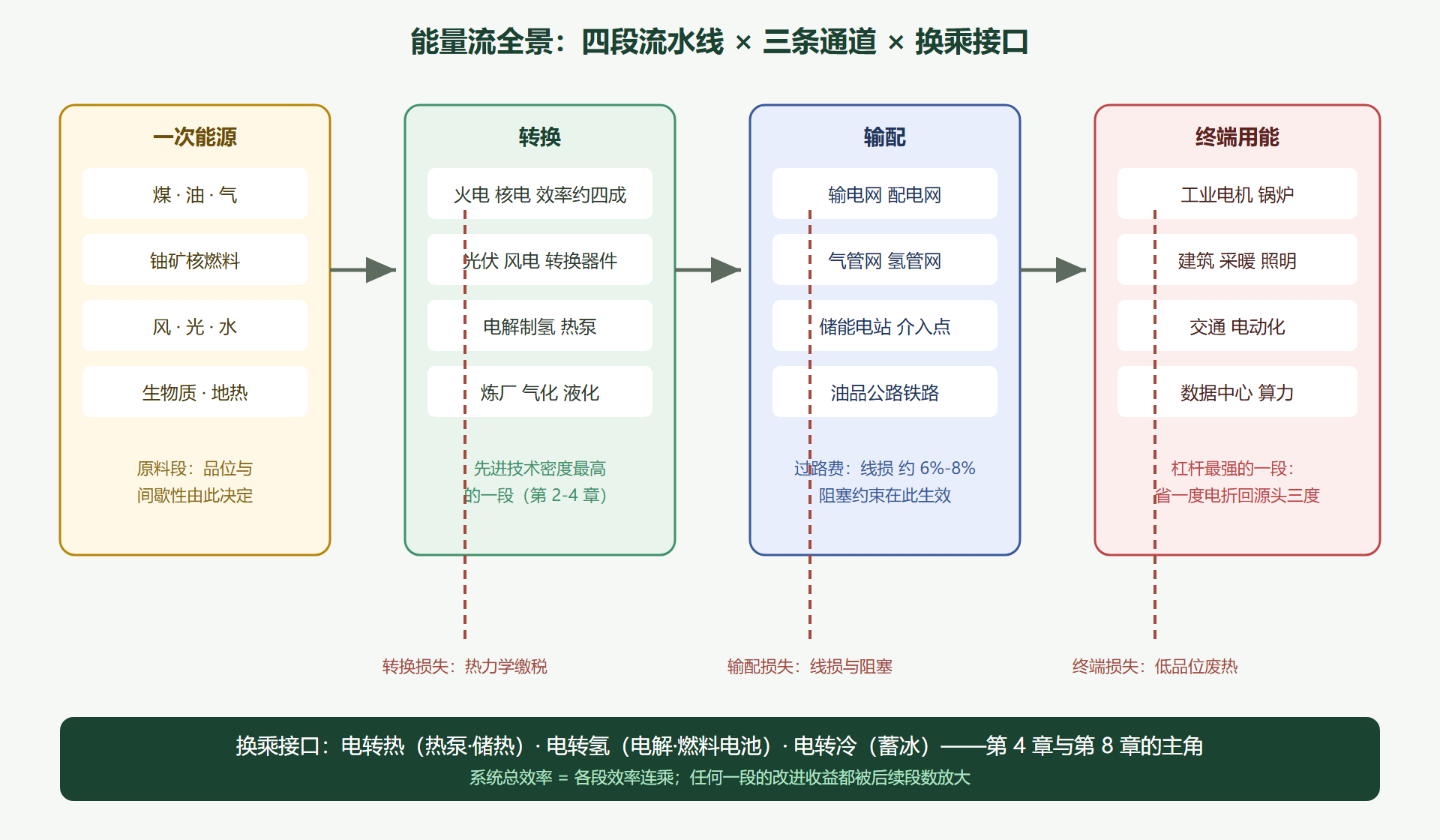

图 1-3：能量流分层全景——四段流水线与换乘接口

四、用地图给技术新闻归位

全景图还有一个日常用途：给任何一条能源新闻定位。方法是把新闻里的技术按三个问题过筛。它站在哪个工位？——钙钛矿在转换段、超导输电在输配段、热泵在换乘接口上；工位定了，它的盟友（上游供给方）与对手（被替代的存量）就都定了。它的收益在链条的哪一环兑现？——终端效率提一个点的收益按杠杆放大，转换段提一个点的收益只在本段兑现；新闻若只说「效率提高」而不说站在哪一环，多半是在用小杠杆冒充大杠杆。它让哪一段的账目重算？——真正的系统性创新会让相邻环节跟着改账：电转氢落地，电网的调峰约束与氢网的储运标准同时重写；仅优化单台设备的创新，影响半径通常不出本段。三个问题问完，新闻的分量就有了相对刻度——这是总控室交给读者的第一个作业工具，此后每章的倒计时牌，都可以先用它过一遍。

本节要点回顾

• 四段流水线：一次能源、转换、输配、终端，每项技术都能在图上找到工位；看懂工位才能预判它的盟友与对手。
• 效率连乘律：端到端效率是各段效率的乘积，能量只单向贬值、不能循环回本。
• 终端杠杆：总效率约三成的链条意味着终端省一度顶源头省三度，负瓦特是最便宜的电源。
• 换乘接口是结构性创新：电转热、电转氢、电转冷让各载体各司其职，是多能互补的物理基础。
• 读账口径：永远用「有用服务除以一次能源投入」，警惕只报转换效率的半截账。

尺子、理由、地图都已就位。总控室的灯可以交接下来了：下一章起，倒计时牌逐块点亮，先看最亮的赛道——光伏。
